- 27 -
MAINTENANCE
(suite)

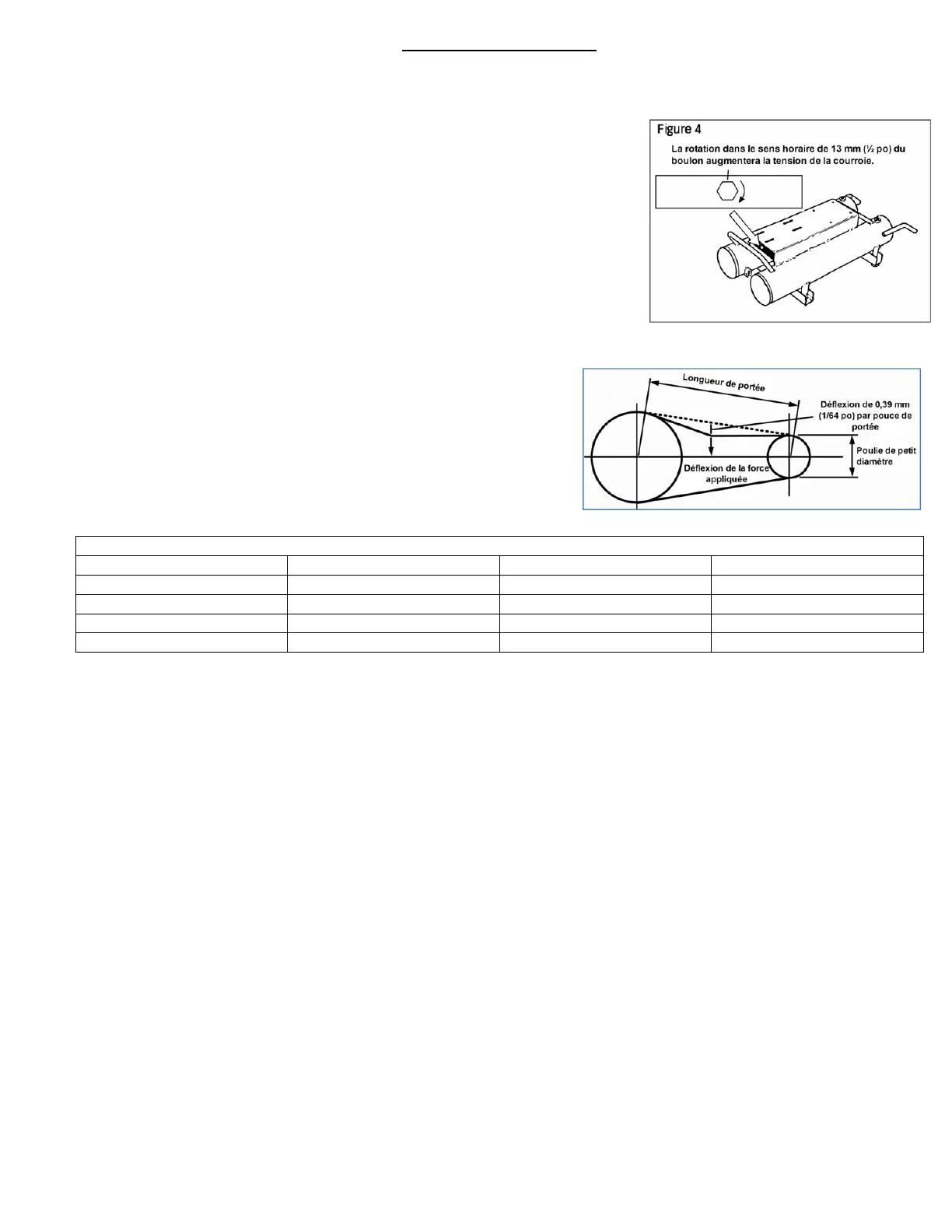

DISPOSITIF DE SERRAGE DE COURROIE SCHMIDT
(POUR LES APPAREILS À ESSENCE SEULEMENT)
Pour serrer la tension des courroies, procéder comme suit :
4. Desserrer les contre-écrous sur les boulons de fixation du moteur
seulement jusqu'à ce que les rondelles en dessous tournent librement.
5. Tourner le boulon réglage de 13 mm (½ po) dans le sens horaire jusqu'à
ce que la tension souhaitée soit atteinte. (Voir la Figure 4).
6. Reserrer les contre-écrous pour fixer solidement le moteur.
POULIES D'ENTRAÎNEMENT
Les poulies d'entraînement doivent être correctement alignées et la
tension de leur courroie conforme aux spécifications. L'alignement
incorrect des poulies et la tension inappropriée de leur courroie
peuvent provoquer la surcharge du moteur, des vibrations
excessives et la défaillance prématurée de la courroie et/ou du
palier.
(Voir la Figure 5).
PARAMÈTRES TR/MIN DU MOTEUR À ESSENCE
Modèle Paramètre haut Tr/min du ralenti Tr/min de la pompe
Série 4090 2950 1900 1025
Séries 1040 et 2040 2775 1900 1175
Série 6590 3150 1900 1125
Séries 8422 et 8230 3000 1900 900
REMARQUE : Les paramètres tr/min du moteur (haut – bas) sont réglés en usine pour une efficacité maximale.
Le réglage du tr/min au-delà des spécifications en usine annulera la garantie.
Figure 5
