RKHBH/X016AB
Unidade interior para o sistema de bomba de calor ar/água
4PW50205-1A
Manual de instalação
18
7 Equipamento danificado
Verifique se existem componentes danificados ou tubos
estrangulados no interior da unidade.
8 Fugas de refrigerante
Verifique se existem fugas de refrigerante no interior da uni-
dade. Se tal acontecer, contacte o representante local.
9 Tensão da fonte de alimentação
Verifique a tensão da fonte de alimentação no painel de
alimentação local. A tensão tem de corresponder à indicada na
placa de especificações da unidade.
10 Válvula de purga de ar
Certifique-se de que a válvula de purga de ar está aberta
(dê-lhe pelo menos 2 voltas).
11 Válvula de segurança
Verifique se o reservatório do aquecedor de reserva está repleto
de água, utilizando a válvula de segurança. Deve purgar água
em vez de ar.
12 Válvulas de fecho
Certifique-se de que as válvulas de fecho estão bem instadas e
completamente abertas.

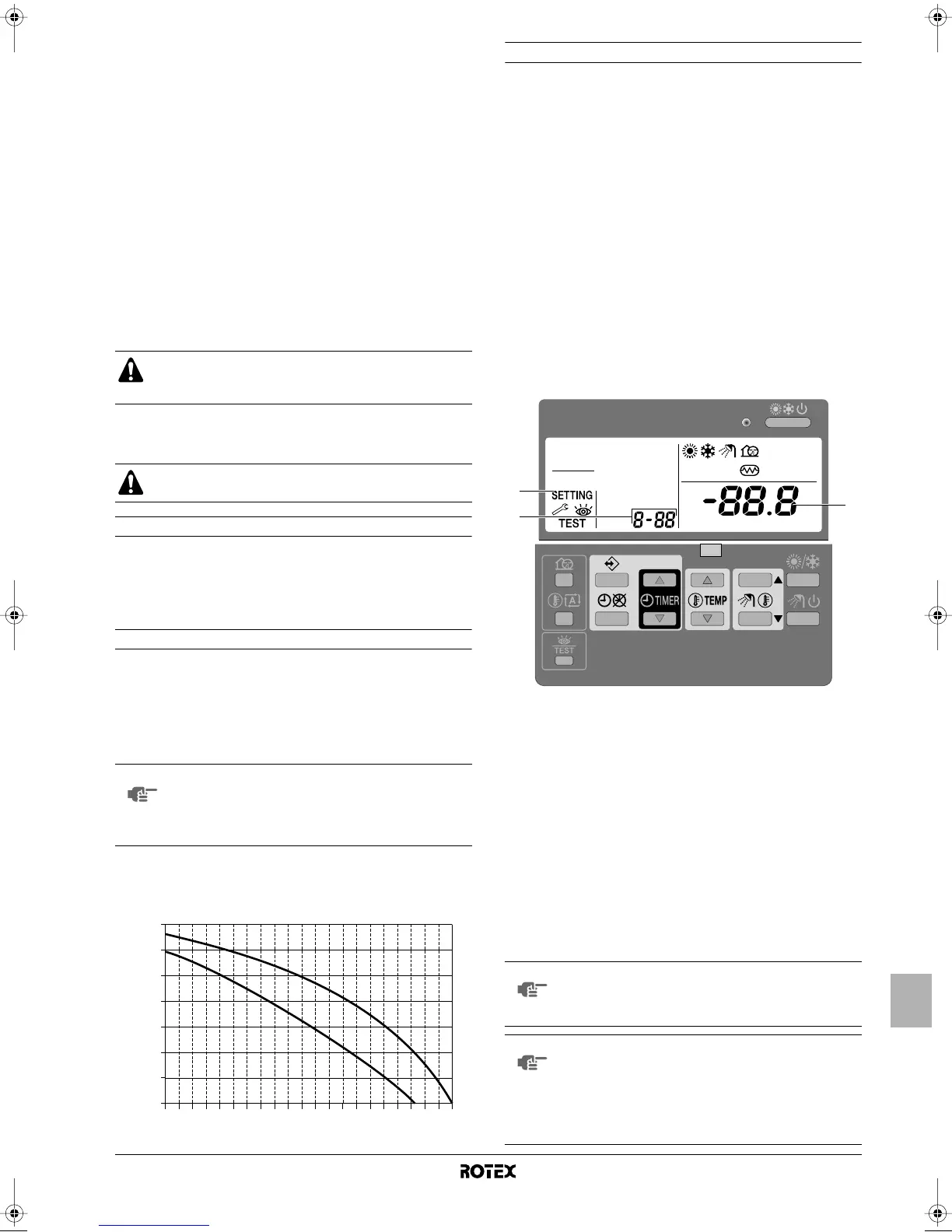

Ligar a unidade interior
Quando se liga a fonte de alimentação da unidade interior, o
controlador digital apresenta a indicação "88" durante a inicialização,
que pode durar até 30 segundos. Durante este processo, não é
possível utilizar a interface de utilizador.
Regulação da velocidade da bomba
A velocidade da bomba pode ser escolhida na própria bomba
(consulte "Componentes principais" na página 6).
A regulação predefinida é a alta velocidade (I). Se o fluxo de água no
sistema for demasiado elevado (por exemplo, se houver ruído de
água a correr), a velocidade pode ser regulada para para valores
baixos (II).
A pressão estática externa disponível (ESP, expressa em mH
2
O), em
termos do fluxo de água (l/min) é apresentada no gráfico que se
segue.
Regulações locais
A unidade interior deve ser configurada pelo instalador, de acordo
com o ambiente da instalação (clima, opções instaladas, etc.) e face
às necessidades do utilizador. Para tal, estão disponíveis várias
regulações locais. Acede-se a estas regulações locais, para as
programar, através da interface de utilizador da unidade interior.
A cada regulação local está atribuído um número ou código de
3 algarismos (por exemplo, [5-03]), que é apresentado no visor da
interface de utilizador. O primeiro algarismo [5] indica o 'primeiro
código' – o grupo de regulações. O segundo e o terceiro algarismos
[03], em conjunto, indicam o 'segundo código'.
Na secção "Tabela de regulações locais" na página 24, encontra-se
a lista de todas as regulações locais e os respectivos valores de
fábrica. Essa lista também contém 2 colunas, onde pode registar a
data e os valores das regulações locais alteradas relativamente ao
valor predefinido de fábrica.
Na secção "Descrição pormenorizada" na página 19, encontra-se
uma descrição pormenorizada de cada regulação local.
Procedimento
Para alterar uma ou mais regulações locais, proceda da forma que
se indica de seguida.
1 Carregue no botão z durante pelo menos 5 segundos, para
entrar em FIELD SET MODE (modo de regulações locais).
É apresentado o ícone $ (3). É indicado o código da
regulação local que se encontra escolhida ; (2), com o valor
regulado à direita - (1).
2 Carregue no botão bgi para escolher o primeiro código
da regulação local desejada.
3 Carregue no botão bgj para escolher o segundo código
da regulação local desejada.
4 Carregue nos botões pfi e pfj para alterar o
valor regulado para a regulação local escolhida.
5 Guarde o valor novo, carregando no botão pr.
6 Repita os passos 2 a 4, para alterar outras regulações locais
que deseje.
7 Quando estiver satisfeito, carregue no botão z para sair do
FIELD SET MODE (modo de regulações locais).
Se utilizar o sistema sem que o reservatório do aquecedor
de reserva esteja repleto de água, danificará o aquecedor
de reserva!
A utilização do sistema com as válvulas fechadas provoca
danos à bomba.
NOTA
O velocímetro da bomba indica 3 regulações de
velocidade. Contudo, só existem 2 regulações de
velocidade: velocidade baixa ou alta. A regulação que
relativa a "velocidade média", no velocímetro, é igual à
velocidade baixa.
0
1
[l/min]
ESP [mH
2
O]
16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58
2
3
4
5
6
7
I
II
I
II
NOTA
As alterações efectuadas a uma regulação local só
são armazenadas quando se carrega no botão pr.
Se mudar o código de regulação ou carregar no botão
z, a alteração efectuada é anulada.
NOTA
Antes da unidade ser embalada, as regulações
foram efectuadas para os valores indicados em
"Tabela de regulações locais" na página 24.
Ao sair do FIELD SET MODE (modo de
regulações locais), pode ser apresentada a
indicação "88" no visor LCD da interface de
utilizador, enquanto a unidade se inicializa.
2
3
1
1D_IM_4PW50205-1A.book Page 18 Thursday, January 29, 2009 12:00 PM
