Installationsanleitung
2
RKHBH/X016AB
Innengerät für Luft-Wasser-Wärmepumpe
4PW50205-1A
Brauchwassertank (Option)
An die Inneneinheit kann optional ein Brauchwassertank RKHW* mit
integrierter elektrischer Zusatzheizung mit 3 kW Leistungsaufnahme
angeschlossen werden. Der Brauchwassertank ist nur in einer Größe
erhältlich: 300 Liter. Weitere Einzelheiten dazu siehe die
Installationsanleitung des Brauchwassertanks.
Ablaufwanne (optional)
Bei den Modellen für Heizen/Kühlen (RKHBX) ist es notwendig, die
EKHBDP-Ablaufwanne zu installieren.
Für weitere Informationen zur Ablaufwanne siehe "Installation der
EKHBDP-Ablaufwanne (nur bei Modellen der Baureihe RKHBX)" auf
Seite 9.
Kit für entfernten Alarm (Option)
Für Informationen über das EKRP1HB-Kit für entfernten Alarm siehe
die Installationsanleitung für diese Komponente.
Anschluss an einen Niedertarif-Netzanschluss
Diese Anlage kann an einen Niedertarif-Netzanschluss eines
Elektrizitätsversorgungsunternehmen (EVU) angeschlossen werden.
Sofern bei dieser Art Netzanschluss die Stromversorgung nicht
unterbrochen wird, bleibt der Betrieb der Anlage uneingeschränkt
möglich. Siehe Kapitel "Anschluss an ein Niedertarif-Netzanschluss"
auf Seite 14 für weitere Informationen.
Umfang dieser Anleitung
Diese Installationsanleitung beschreibt die Vorgehensweise in Bezug
auf Auspacken, Installieren und Anschließen aller Inneneinheiten der
Modelle RKHBH/X.
Modellkennung
Inneneinheit
Ablaufwanne (Option)
Z
UBEHÖR
Zubehörteile, die mit der Inneneinheit geliefert werden
Siehe Abbildung 1

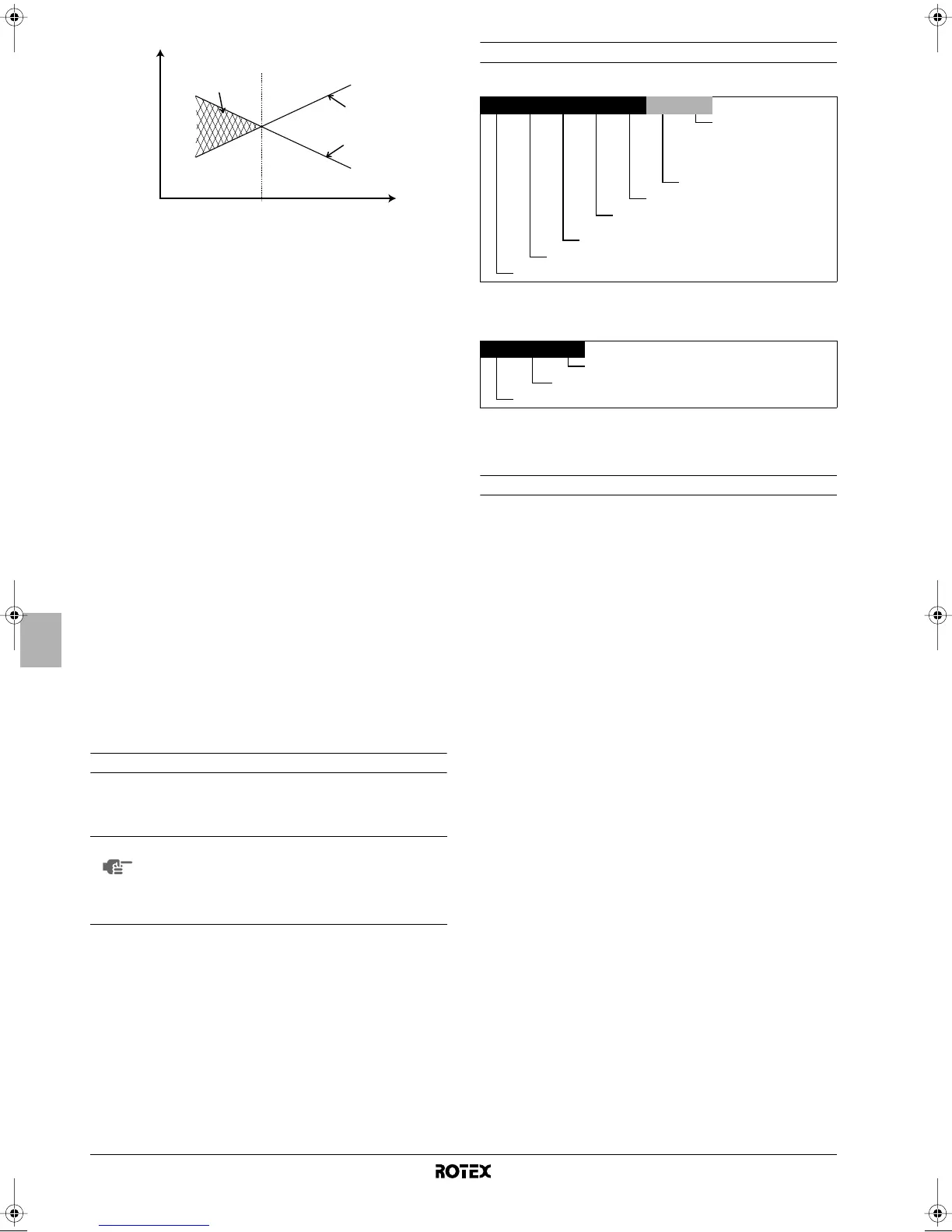

1
Leistung der Wärmepumpe
2
Erforderliche Heizleistung (abhängig vom Aufstellungsort)
3
Zusätzliche Heizleistung, die von der Reserveheizung geliefert wird
4
Gleichgewichtstemperatur (kann über die Benutzerschnittstelle
eingestellt werden, siehe "Bauseitige Einstellungen" auf Seite 18)
T
A
Umgebungstemperatur (Außen)
P
H
Heizleistung
HINWEIS
Die Installation der Außeneinheit mit Wärmepumpe
RRHQ wird in der Installationsanleitung der Außen-
einheit beschrieben.
Der Betrieb der Inneneinheit wird im Bedienungs-
handbuch der Inneneinheit beschrieben.
T
A
4
3
1
2
P
H
RK HB X 016 AB 3 V3
Nennspannung der
Reserveheizung:
V3 = 1P, 230 V
WN = 3P, 400 V
Leistung der Reserveheizung
(kW)
Baureihe
Anzeige der Heiz-/Kühlleistung (kW)
(a)
(a) Exakte Werte erfahren Sie aus dem Kapitel "Technische Spezifikationen" auf
Seite 30.
X = Heizen und Kühlen,
H = nur Heizen
Hydrokasten
Rotex Bausatz
EK HB DP 150
Ablaufwanne
Wasserkasten
Europäischer Bausatz
1
Installationsanleitung
2
Betriebsanleitung
3
Anleitung zum Auspacken
4
Absperrventil
5
Halterung für Wandmontage
6
Schaltplan-Aufkleber (Innenseite der Abdeckung vom
Innengerät)
7
Befestigungsschraube für die Abdeckung des Innengerätes
8
Nylonunterlegscheiben
1D_IM_4PW50205-1A.book Page 2 Thursday, January 29, 2009 12:00 PM
