Manuale d'installazione
19
RKHBH/X016AB
Unità interna per sistema a pompe di calore aria-acqua
4PW50205-1A
Descrizione dettagliata
[0] Livello autorizzazione utente
Se richiesto, alcuni pulsanti dell'interfaccia dell'utente possono
essere resi indisponibili per l'utente.
Sono definiti tre livelli di autorizzazione (fare riferimento alla tabella
seguente). Per passare tra il livello 1 e i livelli 2/3, premere contem-
poraneamente i pulsanti pfi e pfj e, subito dopo, i
pulsanti s e ba, tenendo premuti i 4 pulsanti per almeno 5 secondi
(modalità normale). Sull'interfaccia dell'utente non viene visualizzata
alcuna indicazione. Se viene selezionato il livello 2/3, l'attuale livello
di autorizzazione (2 o 3) è determinato dalla prima impostazione in
loco [0-00].

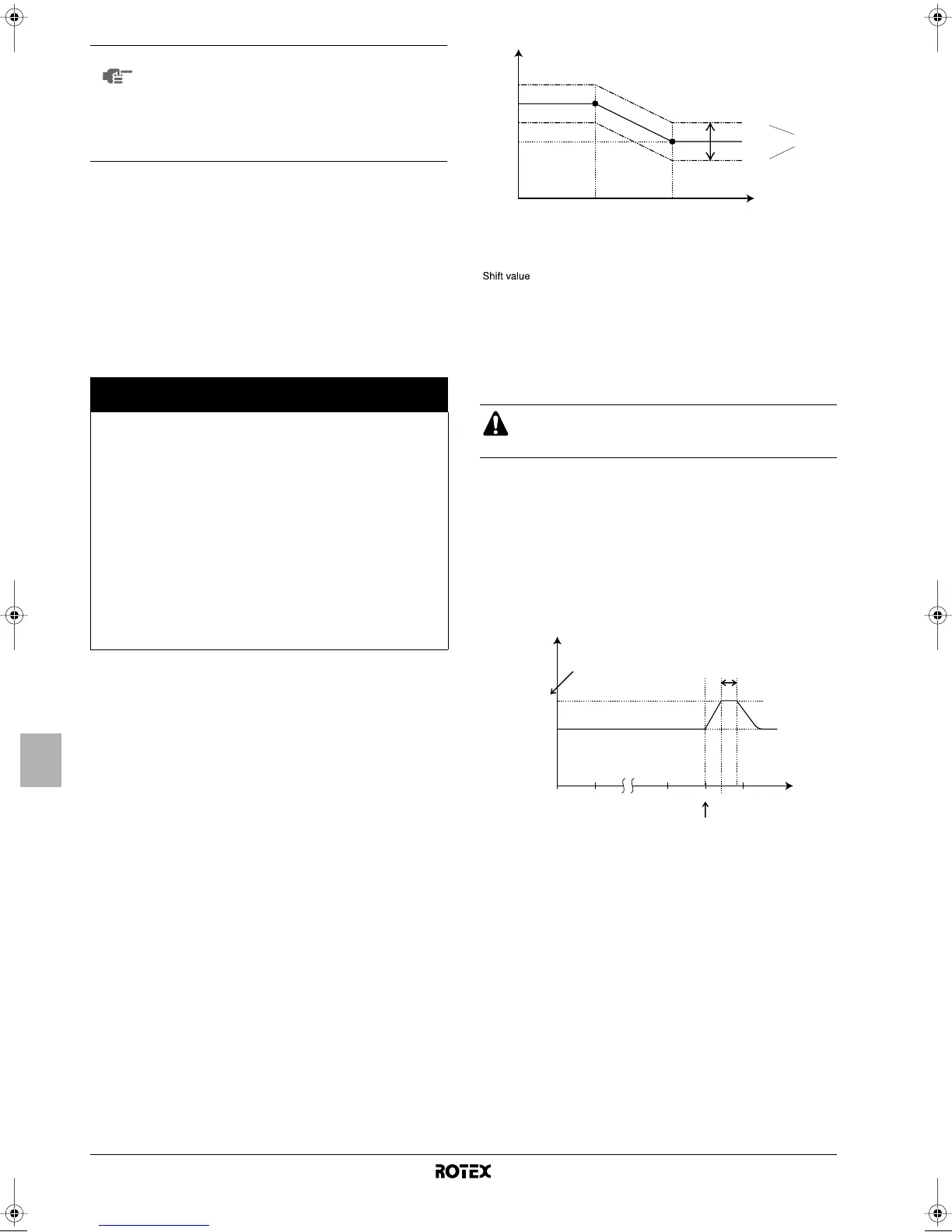

[1] Set point dipendente dal clima (solo riscaldamento)
Le impostazioni in loco per il set point dipendente dal clima
definiscono i parametri per il funzionamento dipendente dal clima
dell'unità. Durante il funzionamento dipendente dal clima la tempera-
tura dell'acqua viene determinata automaticamente secondo la
temperatura esterna: a temperature esterne più fredde corrisponde
un'acqua più calda e viceversa. Durante il funzionamento dipendente
dal clima, l'utente può aumentare o diminuire la temperatura target
dell'acqua di un massimo di 5°C. Consultare il manuale d'uso per
ulteriori informazioni sul funzionamento dipendente dal clima.
■ [1-00] Temperatura ambiente bassa (Lo_A): temperatura
esterna bassa.
■ [1-01] Temperatura ambiente alta (Hi_A): temperatura
esterna alta.
■ [1-02] Set point a temperatura ambiente bassa (Lo_Ti): la
temperatura target dell'acqua in uscita quando la
temperatura esterna è uguale o inferiore alla temperatura
ambiente bassa (Lo_A).
Il valore Lo_Ti deve essere maggiore di Hi_Ti, in quanto per
temperature esterne più fredde (Lo_A) è richiesta acqua più
calda.
■ [1-03] Set point a temperatura ambiente alta (Hi_Ti): la
temperatura target dell'acqua in uscita quando la
temperatura esterna è uguale o superiore alla temperatura
ambiente alta (Hi_A).
Il valore Hi_Ti deve essere minore di Lo_Ti, in quanto per
temperature esterne più calde (Hi_A) è sufficiente acqua
meno calda.
[2] Funzione di disinfezione
Applicabile solo alle installazioni dotate di serbatoio dell'acqua calda
per usi domestici.
La funzione di disinfezione disinfetta il serbatoio dell'acqua calda per
usi domestici mediante il riscaldamento periodico dell'acqua per usi
domestici a una temperatura specifica.
■ [2-00] Intervallo di funzionamento: giorno/i della settimana in
cui l'acqua per usi domestici deve essere riscaldata.
■ [2-01] Stato: definisce se la funzione di disinfezione è attivata
(1) o disattivata (0).
■ [2-02] Ora di avvio: ora del giorno in cui l'acqua per usi
domestici deve essere riscaldata.
■ [2-03] Set point: temperatura elevata dell'acqua da
raggiungere.
■ [2-04] Intervallo: periodo di tempo che definisce il tempo per
il quale deve essere mantenuta la temperatura del set point.
NOTA
■ Prima della spedizione, i valori devono essere
impostati come indicato in "Tabella delle
impostazioni in loco" a pagina 24.
■ All'uscita dalla modalità di impostazione in loco,
durante l'inizializzazione dell'unità sul display LCD
dell'interfaccia dell'utente potrebbe essere
visualizzata l'indicazione "88".
Pulsante
Livello di autorizzazione
1 2 3
Pulsante per Modalità
basso rumore
s
utilizzabile — —
Pulsante del set point
dipendente dal clima
ba
utilizzabile — —
Tasto di
attivazione/disattivazio
ne timer
di programmazione
pr
utilizzabile utilizzabile —
Pulsante di
programmazione
<
utilizzabile — —
Tasti di regolazione
dell'ora
pf
i
pf
j
utilizzabili — —
Pulsante di
ispezione/collaudo
z
utilizzabile — —
T
t
Temperatura target dell'acqua
T
A
Temperatura ambiente (esterna)
= Valore di scostamento
Le impostazioni in loco per la funzione di disinfezione
devono essere configurate dall'installatore conformemente
alle normative locali e nazionali.
T
DHW
Temperatura dell'acqua calda per usi domestici
T
U
Temperatura del set point dell'utente (come impostata
nell'interfaccia dell'utente)
T
H
Temperatura elevata del set point [2-03]
tTempo
Lo_Ti
Lo_A Hi_A T
A
T
t
+ 05
00
– 05
Hi_Ti
Shift value
00.00 22.00 24.0001.00 23.00 t
T
DHW
T
H
T
U
[2-02]
[2-03]
[2-04]
1D_IM_4PW50205-1A.book Page 19 Thursday, January 29, 2009 12:00 PM
