RKRTW
Ter mostato ambiente
4PW50082-1
Manuale d’installazione
4
6 Passare i fili dell’unità interna o della valvola motorizzata
attraverso la parte posteriore del termostato.
7 A seconda dell’applicazione, eseguire i collegamenti dei fili.

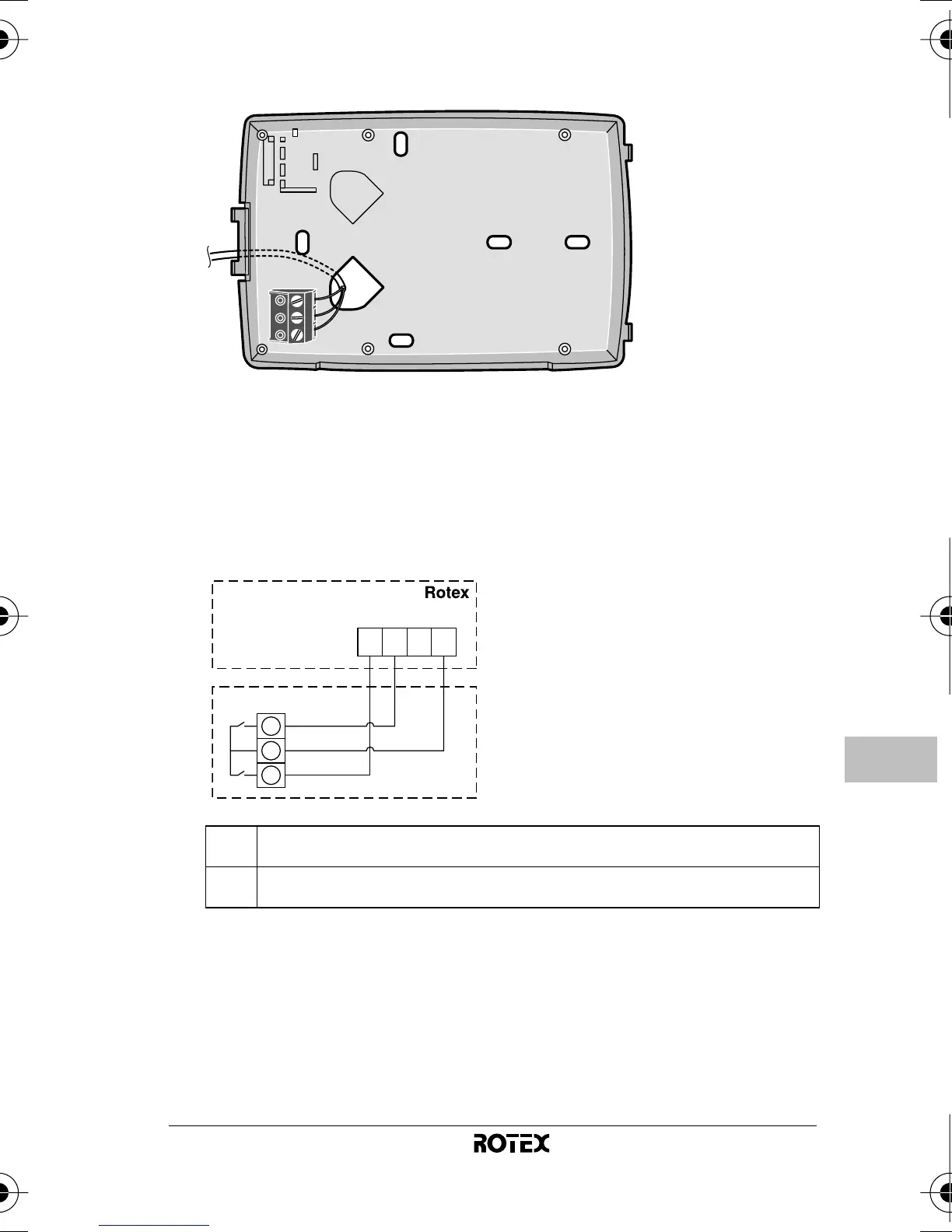

7a Una volta eseguito il collegamento all’unità interna, collegare
l’unità interna e il termostato come mostrato nella figura.
Per le applicazioni di solo riscaldamento, non è necessario
installare il filo 17-C o 2-C.
Utilizzare fili con dimensioni di 0,75~1,50 mm
2
.
RKHB(H/X)008
RKHB(H/X)016
H Richiesta di riscaldamento
C Richiesta di raffreddamento
1234
HCLN
H
C
com
RKRTW
X1M
X2M
