Manuale d’installazione
5
RKRTW
Ter mostato ambiente
4PW50082-1

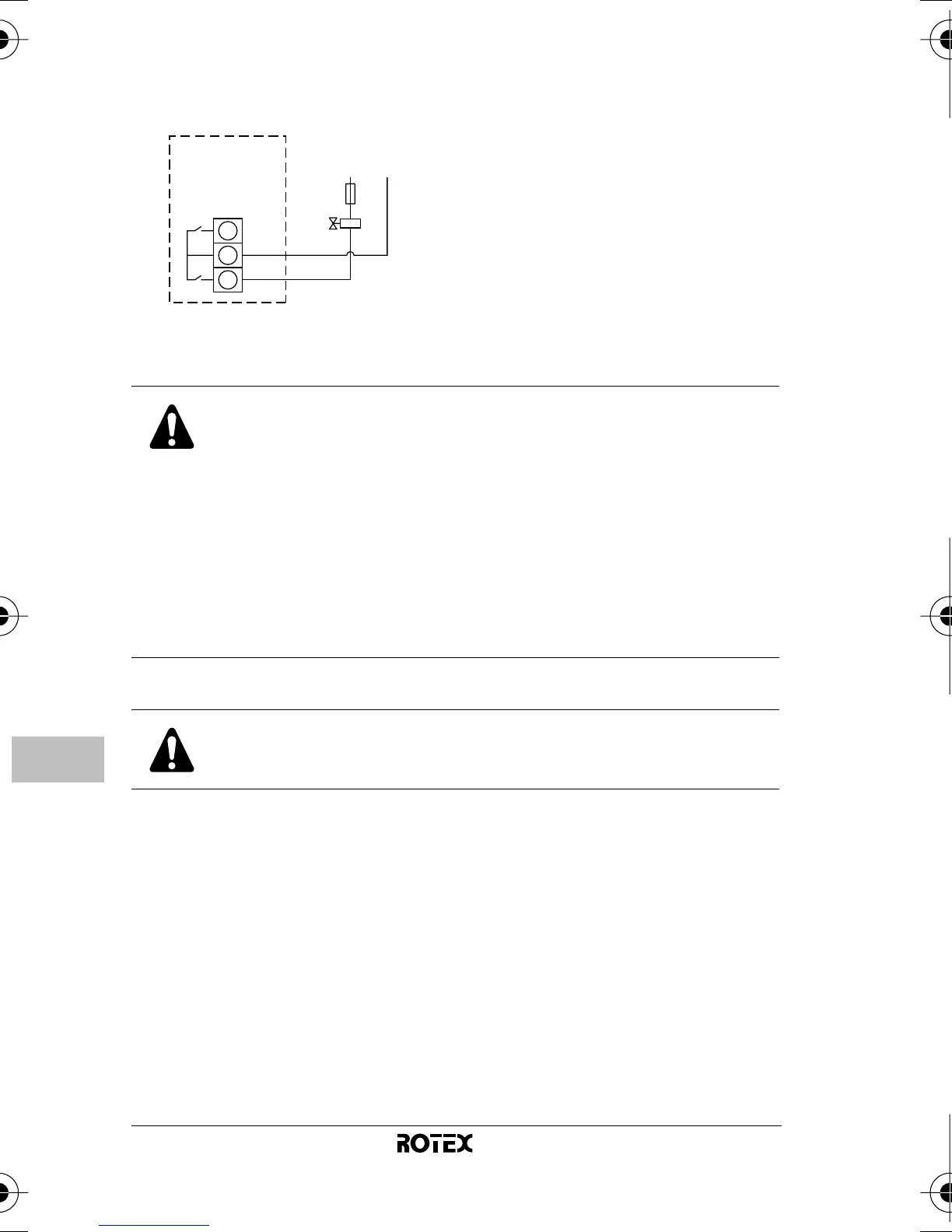

7b In caso di collegamento alla valvola motorizzata, collegare la
valvola motorizzata e il termostato come mostrato nella
figurata (per le applicazioni di solo riscaldamento).
I relè di uscita (H e C sono contatti senza tensione) sono in
grado di gestire un carico massimo di 5 A - 230 VAC.
8 Fissare il termostato con le viti in dotazione.
9 Riposizionare la protezione trasparente del cavo e fissarla
con la vite.
10 Chiudere il coperchio del termostato.
11 Rimuovere la pellicola protettiva dal display LCD.
Accertarsi di proteggere l’alimentazione con un
fusibile da 3 A.
I cavi d’alimentazione devono essere dimensionati
secondo i dettami della normativa nazionale vigente.
In conformità alle normative locali e nazionali vigenti
in materia, i cavi fissi devono essere dotati di un
interruttore generale o comunque di altri dispositivi
per lo scollegamento che dispongono della
separazione dei contatti in tutti i poli.
Durante il fissaggio fare attenzione a non pizzicare i
fili.
L N
1N~50 Hz 230 VAC
H
C
com
RKRTW
X1M
