Manual de instalación
3
RKRTW
Ter mostato de la habitación
4PW50082-1
2. Instalación del RKRTW
El termostato RKRTW se monta sobre pared utilizando los
tornillos y tacos suministrados. Consulte figura 1.
Debe preverse anticipadamente el cableado hacia el equipo
interior (suministro independiente), teniendo en cuenta las
sugerencias para la ubicación de instalación ideal. Consulte
figura 2.

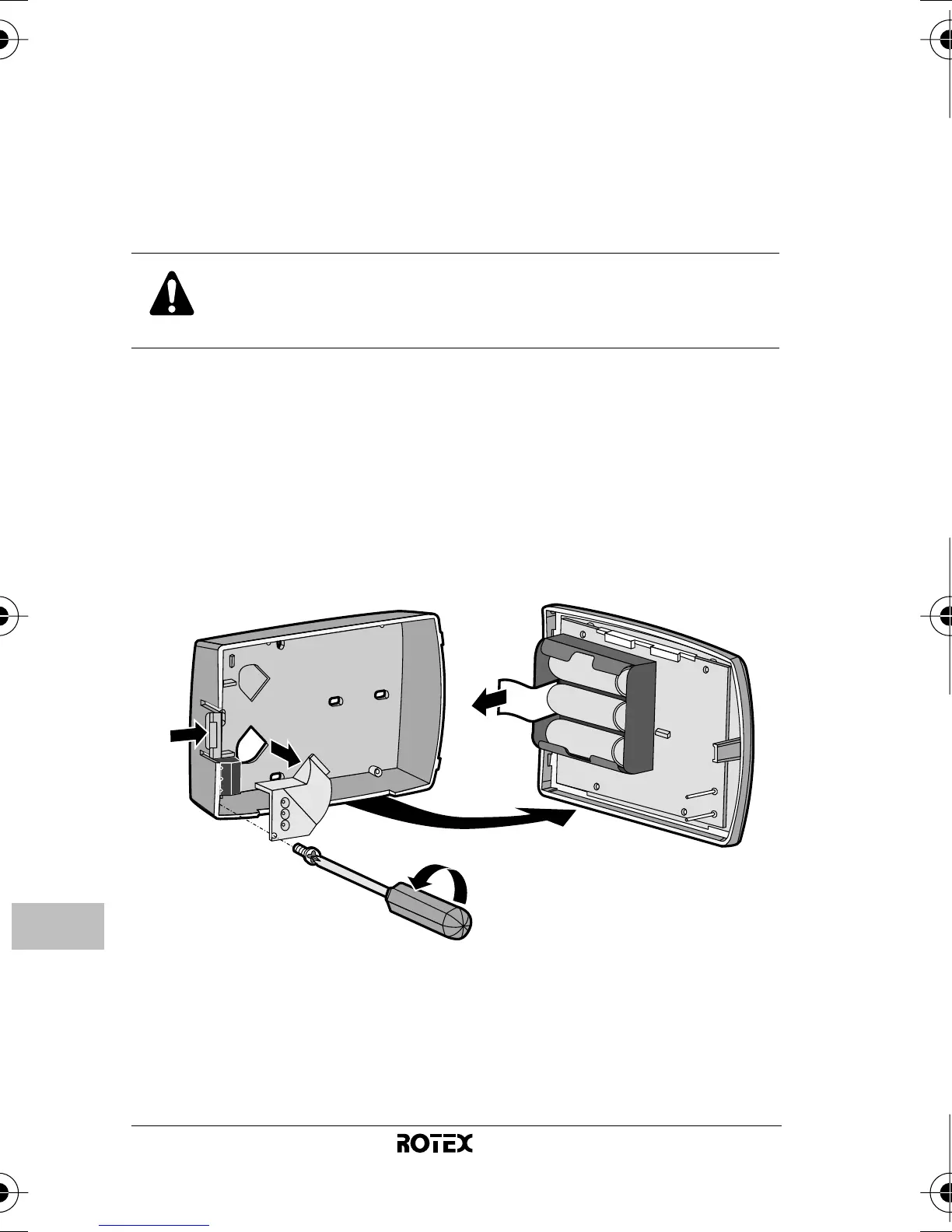

1 A la izquierda del termostato, presione suavemente la
pestaña.
2 Extraiga la tapa delantera tirando de ella hacia usted.
3 Desatornille el tornillo del sujetacables situado en la esquina
inferior izquierda de la parte trasera del termostato y
extraiga la protección de cable transparente.
4 Extraiga el aislador de la batería.
5 Taladre agujeros en la pared teniendo en cuenta las dimen-
siones del termostato e inserte los tacos suministrados en
los agujeros.
Consulte figura 3 (unidad de medida: mm).
Antes de acceder a los dispositivos eléctricos,
deberán desconectarse todos los circuitos de
alimentación.
3
3
2
1
4
3
1O_IM_4PW50082-1.book Page 3 Monday, October 20, 2008 9:15 AM
