RKRTW
Ter mostato de la habitación
4PW50082-1
Manual de instalación
4

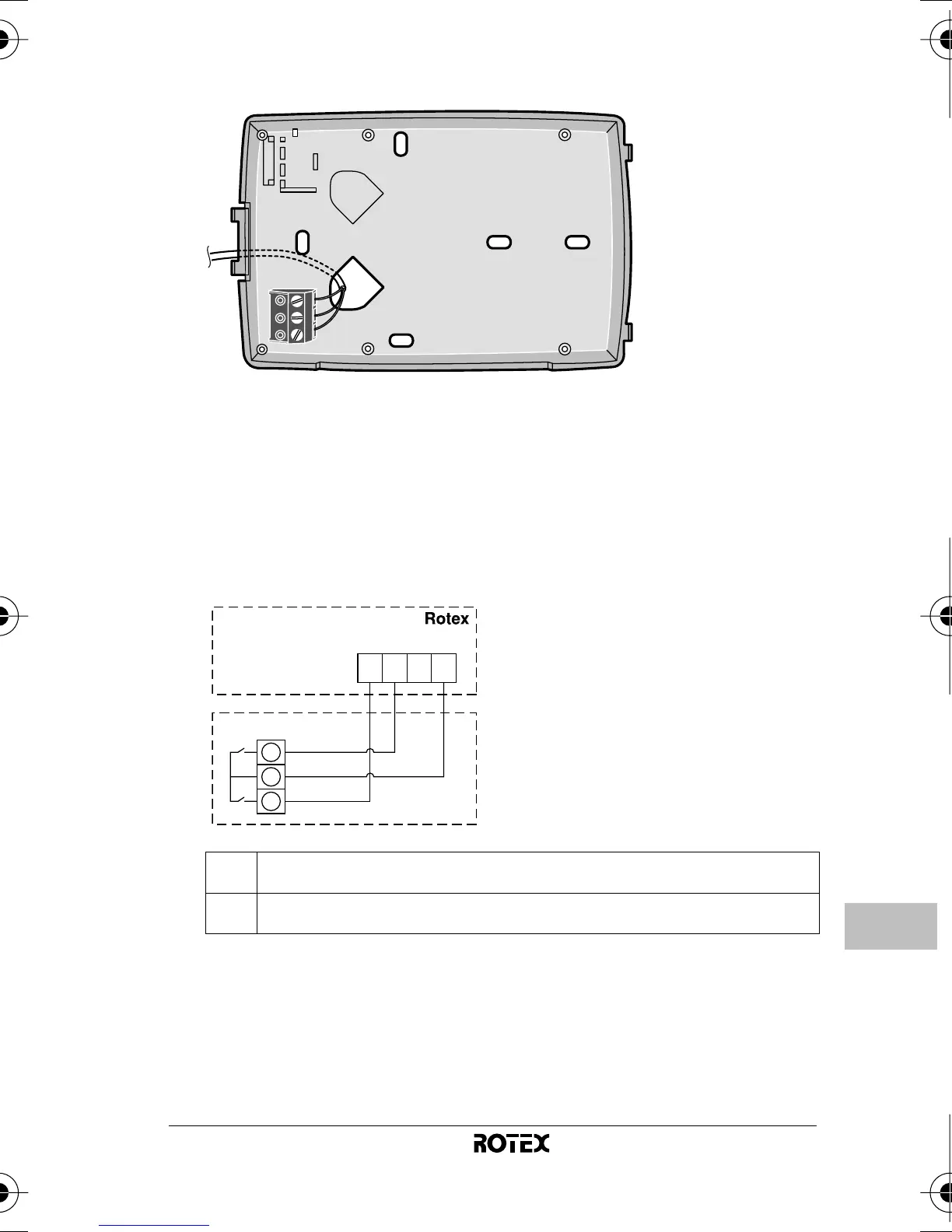

6 Pase el cableado de la unidad interior o de la válvula
motorizada a través del panel trasero del termostato.
7 Conforme a su solicitud, instale el cableado.
7a Cuando esté conectado a la unidad interior, instale el
cableado de la unidad interior y el termostato tal y como se
muestra a continuación.
Para equipos de sólo calefacción no debe instalarse el cable
17-C o 2-C.
Utilice el tamaño de cable 0,75~1,50 mm
2
.
RKHB(H/X)008
RKHB(H/X)016
H Demanda de calefacción
C Demanda de refrigeración
1234
HCLN
H
C
com
RKRTW
X1M
X2M
