Manual de instalare
4
RKRTW
Termostat de încăpere
4PW50082-1

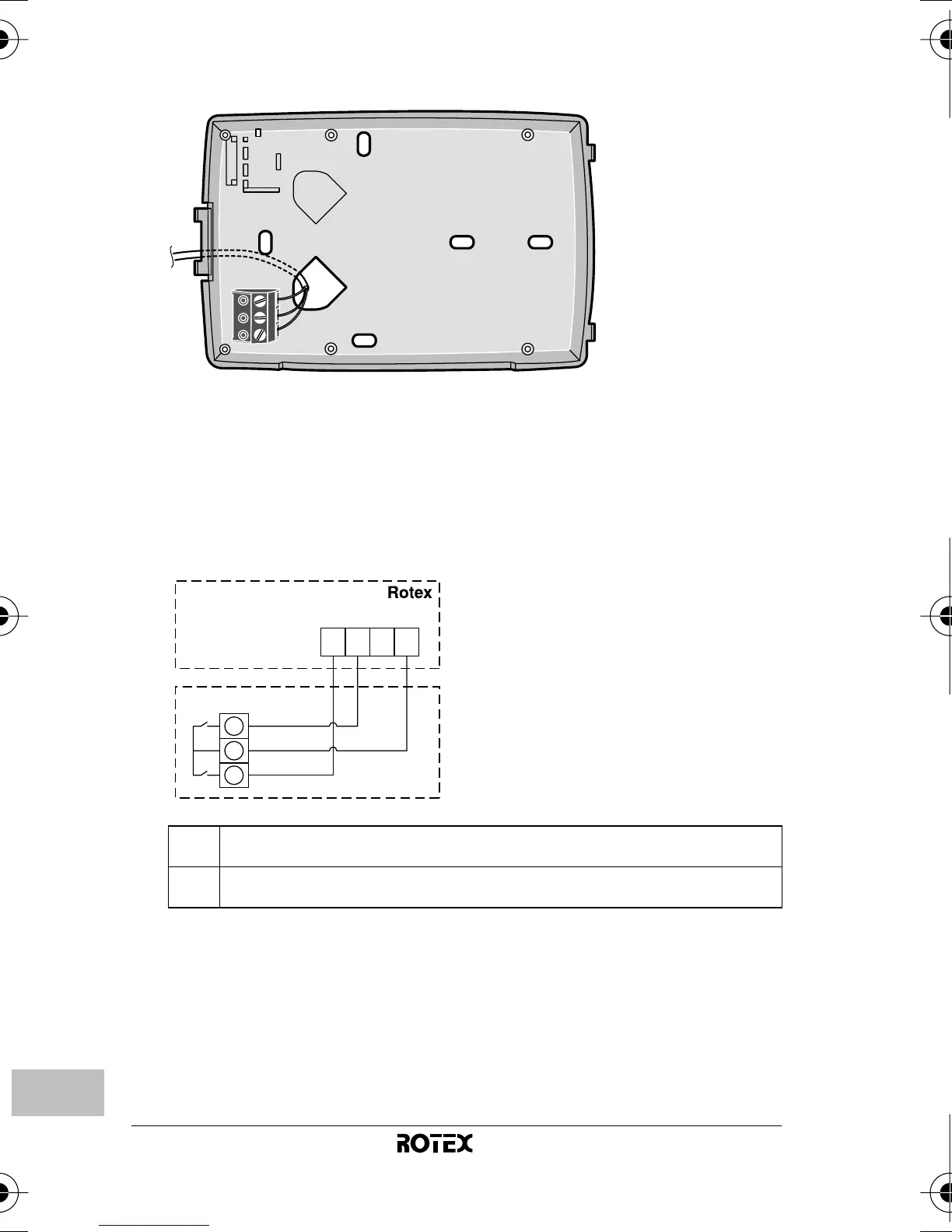

6 Treceţi cablajul unităţii interioare sau al ventilului cu
servomotor prin spatele termostatului.
7 Executaţi cablajul în conformitate cu aplicaţia dvs.
7a După conectarea la unitatea interioară, cablaţi unitatea inte-
rioară şi termostatul după cum este prezentat mai jos.
În cazul aplicaţiilor numai pentru încălzire, conductorul 17-C
sau 2-C nu va fi instalat.
Utilizaţi conductori de 0,75~1,50 mm
2
.
RKHB(H/X)008
RKHB(H/X)016
H Cerere de încălzire
C Cerere de răcire
1234
HCLN
H
C
com
RKRTW
X1M
X2M
