RKRTW
Termostat de încăpere
4PW50082-1
Manual de instalare
5

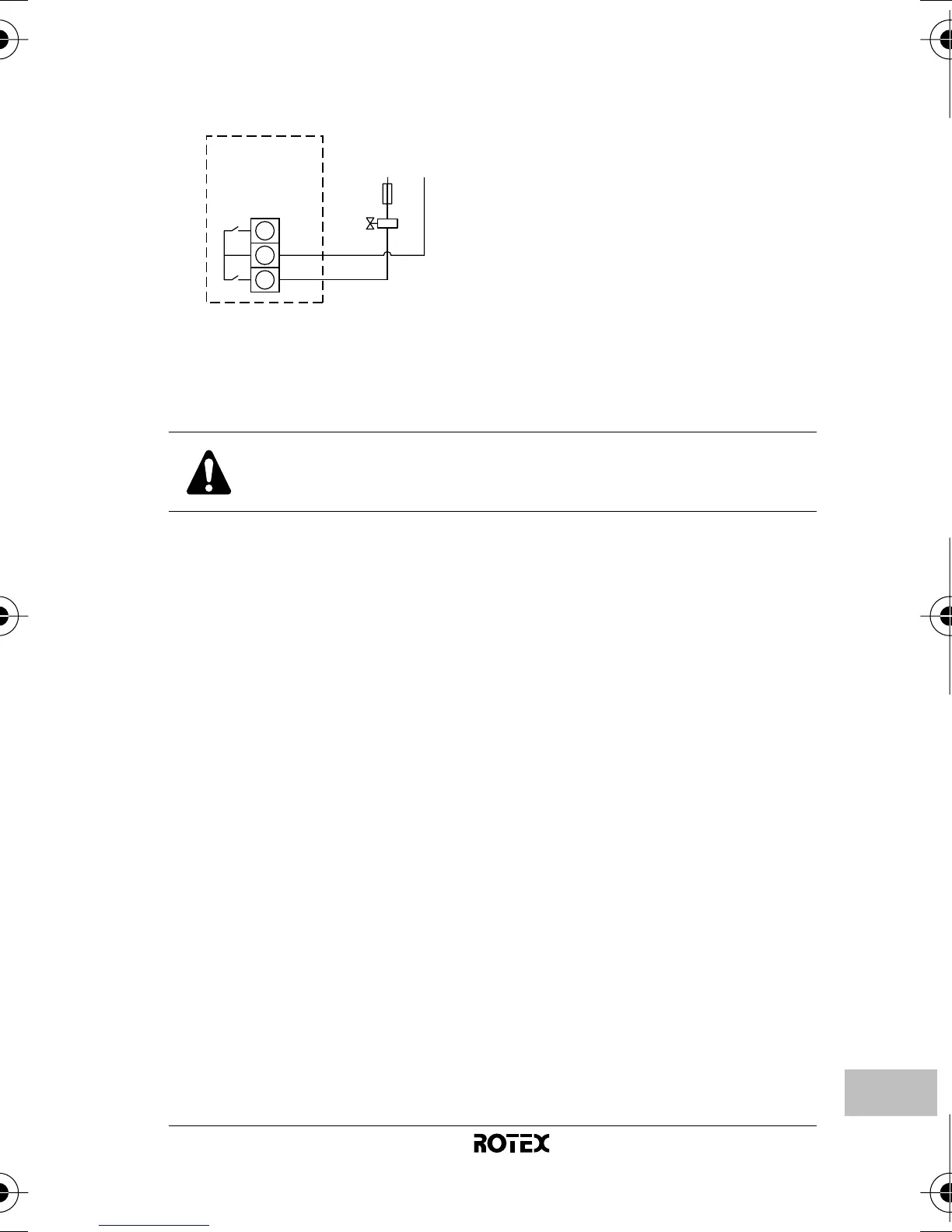

7b După conectarea la ventilul cu servomotor, cablaţi ventilul cu
servomotor şi termostatul după cum este prezentat mai jos
(în cazul aplicaţiilor numai pentru încălzire).
Releele de ieşire (H şi C sunt contacte fără tensiune) pot
accepta o sarcină maximă de 5 A - 230 VAC.
8 Fixaţi termostatul cu şuruburile furnizate.
9 Puneţi la loc protectorul transparent al cablului şi fixaţi-l cu
şurub.
10 Închideţi capacul termostatului.
11 Îndepărtaţi pelicula protectoare de pe ecran.
Aveţi grijă ca în timpul fixării să nu deterioraţi cablul.
L N
1N~50 Hz 230 VAC
H
C
com
RKRTW
X1M
