35
Mode d’emploi
Réinstallation du ressort de manchon
• Si le ressort de manchon se détache, le réinstaller :
• En accrocher une extrémité dans la fente et le tenir dans cette position (photo 6-4).
• L’anneau doit suivre naturellement le logement moulé dans l’outil jusqu’à ce qu’il soit possible
d’accrocher l’autre extrémité dans la fente. Utiliser le bord de la clé pour bloquer les
extrémités dans la fente (photo 6-5).
Ressort de manchon
Remarque : Seuls les modèles
RTM01, SCS01 et SCS02 sont
dotés d'un ressort à manchon.
Faire suivre le ressort et
en placer l’autre extrémité
dans la fente. À l’aide de
la clé, appuyer sur les
crochets pour les bloquer
dans la fente.
Photo 6-4
Photo 6-5
34
Mode d’emploi

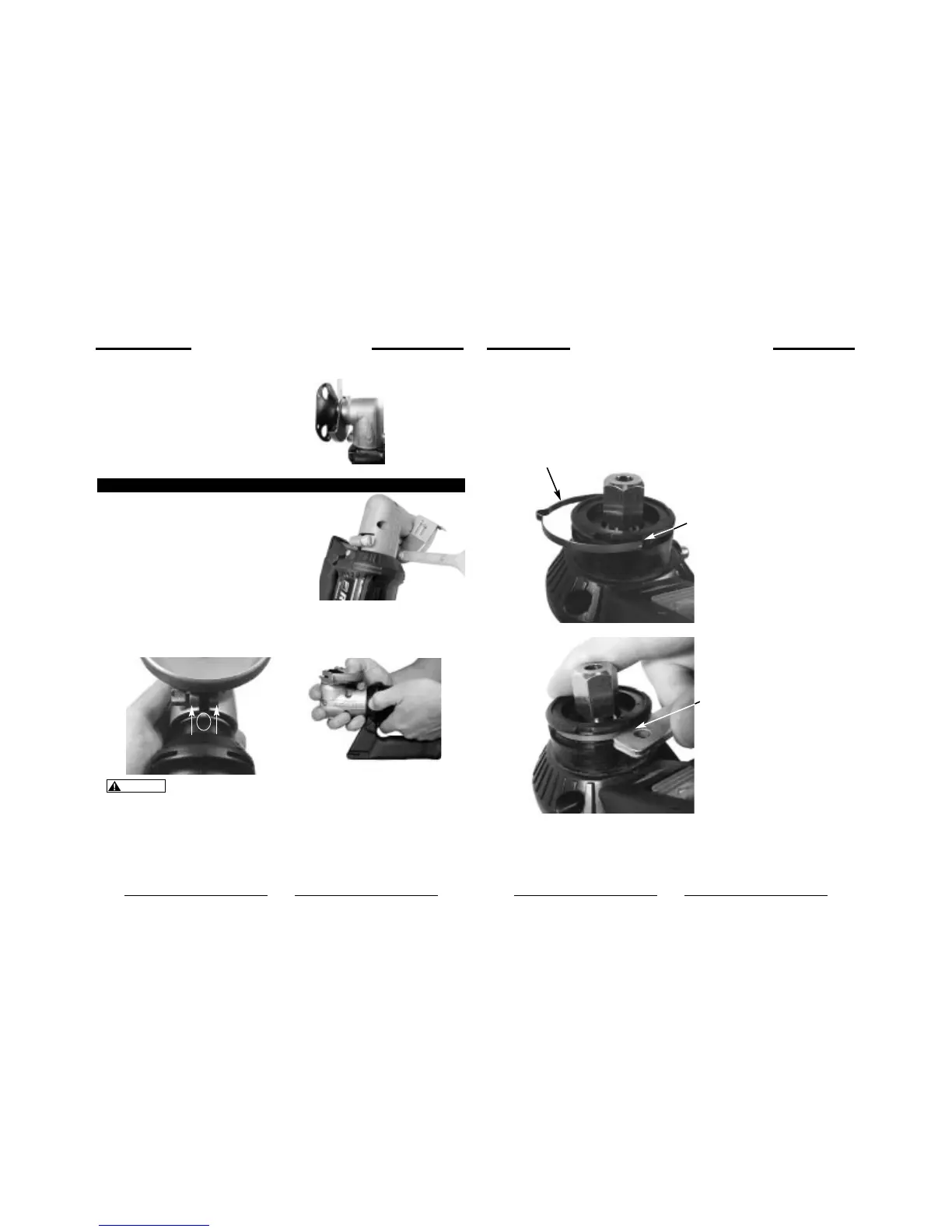

6. Démontage du compagnon Zip pour outil
• ÉTEINDRE l’outil et le débrancher.
• S’assurer que le disque et le tampon d’appoint ont été
correctement détachés du compagnon Zip en suivant
les directives ci-dessus.
• Utiliser le bout du manche de la clé pour desserrer
les boutons du compagnon Zip (photo 6-1).
• Tenir enfoncé le bouton de blocage d’arbre.
• Réorienter le compagnon Zip (photo 6-3).
Photo 6-1
* Le ressort de manchon doit être
aligné sur l’espace du compagnon
Zip avant de pouvoir détacher ce
dernier de l’outil (photo 6-2).
Photo 6-3
Photo 6-2
Si le compagnon Zip ne se trouve pas dans la bonne position, il est
possible que le ressort de manchon se détache. (Se reporter à la section suivante,
Réinstallation du ressort de manchon.)
• Tirer le compagnon Zip en le pivotant dans un sens puis dans l’autre pour le détacher de la scie.
• Tenir enfoncé le bouton de blocage d’arbre, puis desserrer l’écrou de mors et retirer le
pignon d’attaque. Poser l’écrou de mors sur l’outil, serré légèrement. REMARQUE : Ne pas
serrer complètement l’écrou lorsque le mors est vide, car cela en réduirait la taille de
l’ouverture, le rendant inutilisable.
Démontage du tampon d’appoint
• Continuer de tenir enfoncé le bouton de blocage d’arbre et dévisser le tampon d’appoint en le
tournant vers la gauche. Il pourrait être nécessaire
d’utiliser la clé pour desserrer l’écrou de l’arbre du
Zip Mate.
• Replacer l’écrou de flasque sur le compagnon Zip,
puis ranger l’outil et les accessoires dans un lieu
propre et sûr.
La fabrication des disques Zip et des tampons d’appoint de Roto Zip fait
appel à la technologie E-ZView de Norton Company.
Technologie AVOS®, brevet en instance.
Desserrer le
tampon d’appoint
à l’aide de la clé,
puis le retirer
Accrocher une extrémité du
ressort de manchon dans la
fente au bas de l’outil.
