Mode d’emploi
1. Préparation de la scie mécanique à spirale
S’assurer que l’outil est ÉTEINT et le débrancher de la prise de courant.
Détacher la base guide. La tourner à gauche environ 1/8 de tour jusqu’à ce qu’elle se dégage.
La détacher de l’outil.
Retirer la fraise Zip® et l’écrou de mors. Tenir le bouton de blocage d’arbre enfoncé.
Desserrer l’écrou de mors à l’aide d’une clé ordinaire. Retirer de l’outil la fraise, l’écrou de
mors ainsi que le mors de 3,2 mm (1/8 po).
Installer le mors de 6,4 mm (1/4 po). Placer le mors de 6,4 mm (1/4 po) dans l’outil et serrer
légèrement l’écrou de mors par-dessus.
Introduire le pignon
d’attaque
Introduire le pignon
d’attaque en se servant de
la clé comme espaceur
Pignon d’attaque installé
spécialement
Pignon d’attaque
installé
** Remarque spéciale, dépannage : Avec certaines modèle,
l’installation du pignon d’attaque compte une étape supplémentaire :
Modèle de scie à spirale Numéro de série
SCS02 sans fil 136192 - 137000
SCS02 sans fil 137265 ou supérieur
Introduire le pignon d’attaque.
Tenir enfoncé le bouton de blocage
d’arbre. Placer le pignon d’attaque dans
le mors en prenant soin de le loger bien
au fond du collet **. Utiliser la clé pour
serrer l’écrou de mors autour du pignon.
Installation du pignon
d’attaque pour les modèles
ci-dessus de la SCS02. Tenir
enfoncé le bouton de blocage
d’arbre. Placer le pignon
d’attaque dans le mors en
laissant l’épaisseur d’une clé
entre le pignon et le haut du
mors. Utiliser la clé pour
serrer l’écrou de mors autour
du pignon.
* le numéro de série est situé sur la plaquette
signalétique, sur le côté de l’outil.
26

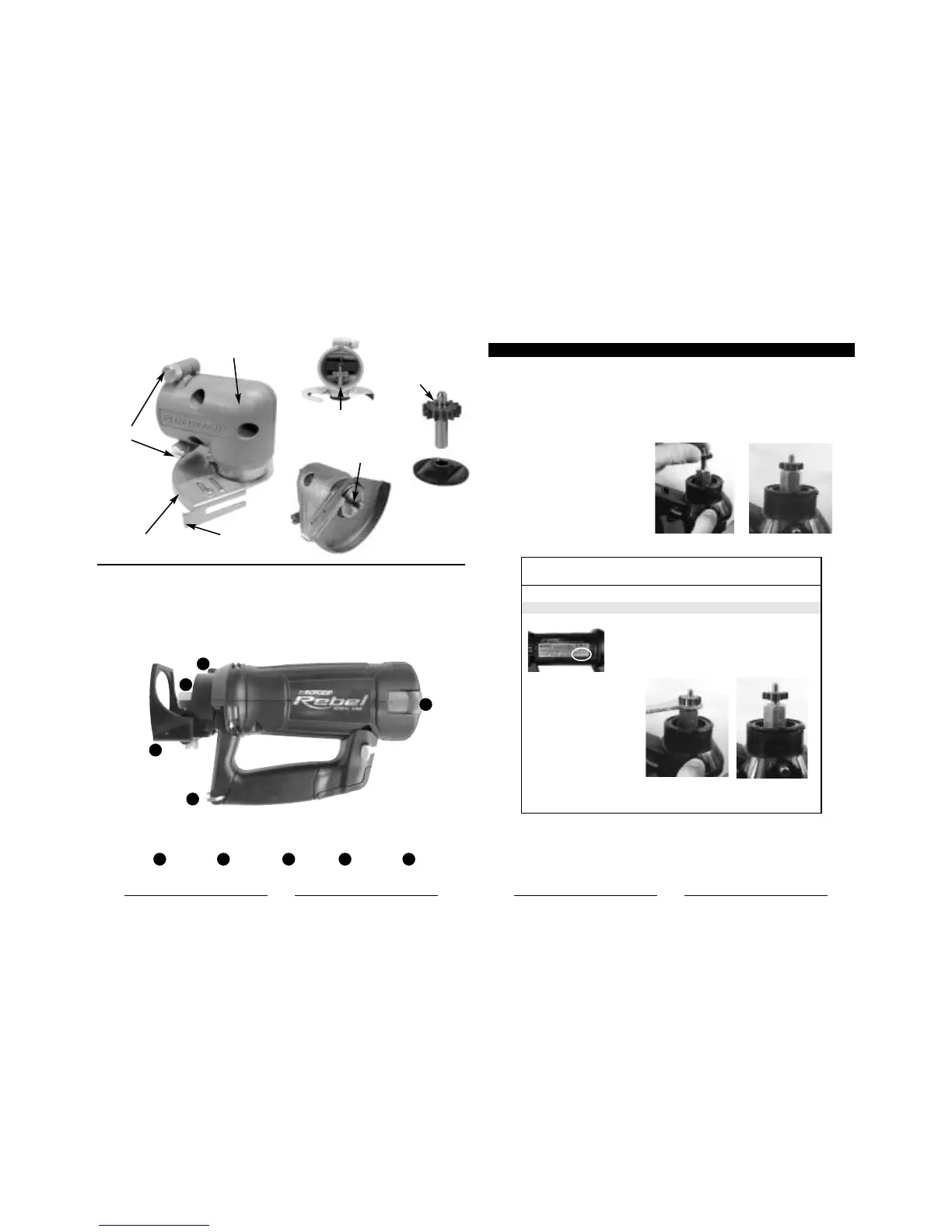

Caractéristiques du compagnon Zip
TM
Boîtier
Pignon d’attaque
amovible
Écrou de
flasque
Arbre
Boutons
Protecteur
Patin du protecteur
Bouton de blocage
d’arbre
Interrupteur
Rangement
de la clé
Guide de profondeur
amovible
Écrou de mors
A
D
C
E
B
Pignon d’attaque
Support de
rangement
Modèle : REBEL
A
B
C
D
E
Principales caractéristiques des scies mécaniques à spirale(MC)
Certaines caractéristiques des scies à spirale figurent sur tous les
modèles. Il est important de pouvoir les identifier correctement. Elles sont
identifiées ci-dessous sur un modèle Rebel, mais vous devriez être en
mesure de les retrouver facilement sur votre propre modèle.
IMPORTANT : Si une scie mécanique à spirale ne figurant pas parmi les numéros SCS02 de série
cités plus haut émet un grincement intense, essayer d’éliminer le bruit en repositionnant le pignon
d’attaque de la manière indiquée dans l’étape supplémentaire ci-dessus. Par après, si le bruit ne
semble toujours pas normal, téléphoner le service à la clientèle de Roto Zip Tool Corportion, ouvert
du lundi au vendredi, de 8h à 16h30 HNC. Le numéro de téléphone sans frais pour les États-Unis et
le Canada est le 1-877-768-6947 ; vous pouvez aussi téléphoner le 1-608-798-3737.
