Royal Prestige FRESCA FLOW - Antes de Começar

58 59

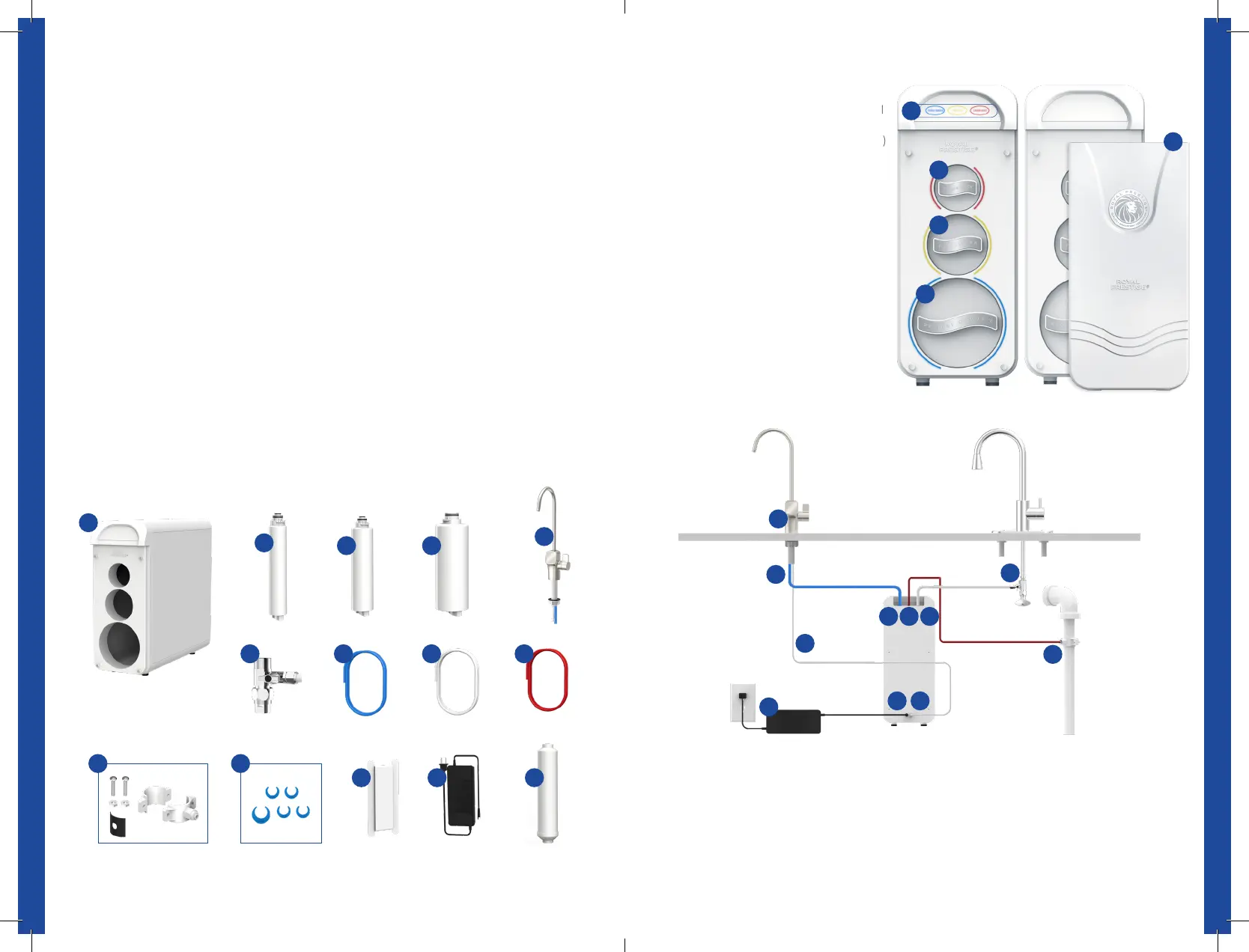

Veja abaixo uma representação visual dos componentes do Royal Prestige
®
FrescaFlow e um exemplo de diagrama de conexão.
Para garantir um processo de instalação simples, estude os componentes e
os pontos de conexão.
J→G: Utilizando o “Tubo Branco” conecte o “Adaptador de Alimentação de Água” à “Porta de
Entrada de Água.”
L→I: utilizando o “Tubo Vermelho” conecte a “Suporte de Drenagem” à “Porta de Drenagem de Água.”
K→H: Utilizando o “Tubo Azul” conecte o “Encaixe de Torneira Rápido” à “Porta de Água Filtrada.”
F→N: Do “Conector à Torneira” para “Cabo de Força Torneira”
E→M: Da “Porta de Força” para o “Condutor de Força”
Observação: A imagem serve apenas como referência.
1. Caixa do Sistema (1)
2. Filtro de Bloqueio de Carbono (1) (CB)
3. Pré-Filtro (1) (PF)
4. Filtro Osmose Reversa (1) (OR)
5. Torneira de Royal Prestige
®
FrescaFlow (1)
6. Adaptador de Alimentação de Água
3/8”- 1/2” (1)
7. Tubo Azul 3/8” X 60” (1)
(Conectado à Torneira)
8. Tubo Branco 1/4”X 60” (1) (Conectado á
Adaptador de Alimentação de Água)
9. Tubo Vermelho 1/4” X 60” (1)
10. Kit Suporte de Drenagem 1/4” X 1” (1)
11. Clips de Trava Azul -
Grandes e Pequenos (5)
12. Fita Teflon (1)
13. Adaptador de Força (1)
14. Parte Extra: Elemento Mineralização
Externa (1). Verifique as instruções
separadas incluídas com o Elemento
de Mineralização Externa para as
etapas de montagem e instalação.
ANTES DE COMEÇAR
A. Indicadores de Tempo de Vida Útil
do Filtro
B. Filtro de Bloqueio de Carbono (CB)
C. Pré-Filtro (PF)
D. Filtro Osmose Reversa (RO)
E. Porta de Força
F. Conector à Torneira
G. Porta de Entrada de Água
H. Porta de Água Filtrada
I. Porta de Drenagem de Água
J. Adaptador de Alimentação de
Água
K. Torneira Fixa ao Tubo Azul
L. Suporte de Drenagem
M. Condutor de Força
N. Cabo de Força Torneira
O. Torneira de Royal Prestige
®
FrescaFlow
P. Tampa Frontal Removível
Corpo
Componentes
A
B
C
D
1
2
9
10 11
13 14 12
7 8 6
3 4
5
K
G H I
L
M
N
J
E F
P
O
