PASSO 4
POSICIONE A CAIXA DO ROYAL PRESTIGE
®
FRESCAFLOW
Observação: Não é recomendado colocar a caixa contra o armário, pois é possível
que o sistema vibre durante o funcionamento.
1. O Royal Prestige
®
FrescaFlow deve ser colocado sob o armário em uma
superfície plana.
2. O painel frontal da unidade deve estar voltado para a frente de forma
a garantir fácil acesso aos elementos filtrantes e permitir visualizar os
indicadores de status.
PASSO 5
CONECTE A TUBULAÇÃO
Observação: confirme o comprimento do tubo primeiro, e corte se necessário.
Consulte “Dicas de Instalação” na página 60.
INSTALE O TUBO DE ENTRADA DE ÁGUA (TUBO BRANCO)
1. Remove o plug da “Porta de Entrada de Água.”
2. Identifique o “Tubo Branco” encaixado no “Adaptador de Alimentação de
Água” (Figura 6).
3. Insira a outra ponta do tubo na “Porta de Entrada de Água” (Figura 7) e
coloque o “Grande Clip de Trava Azul” sobre o encaixe.

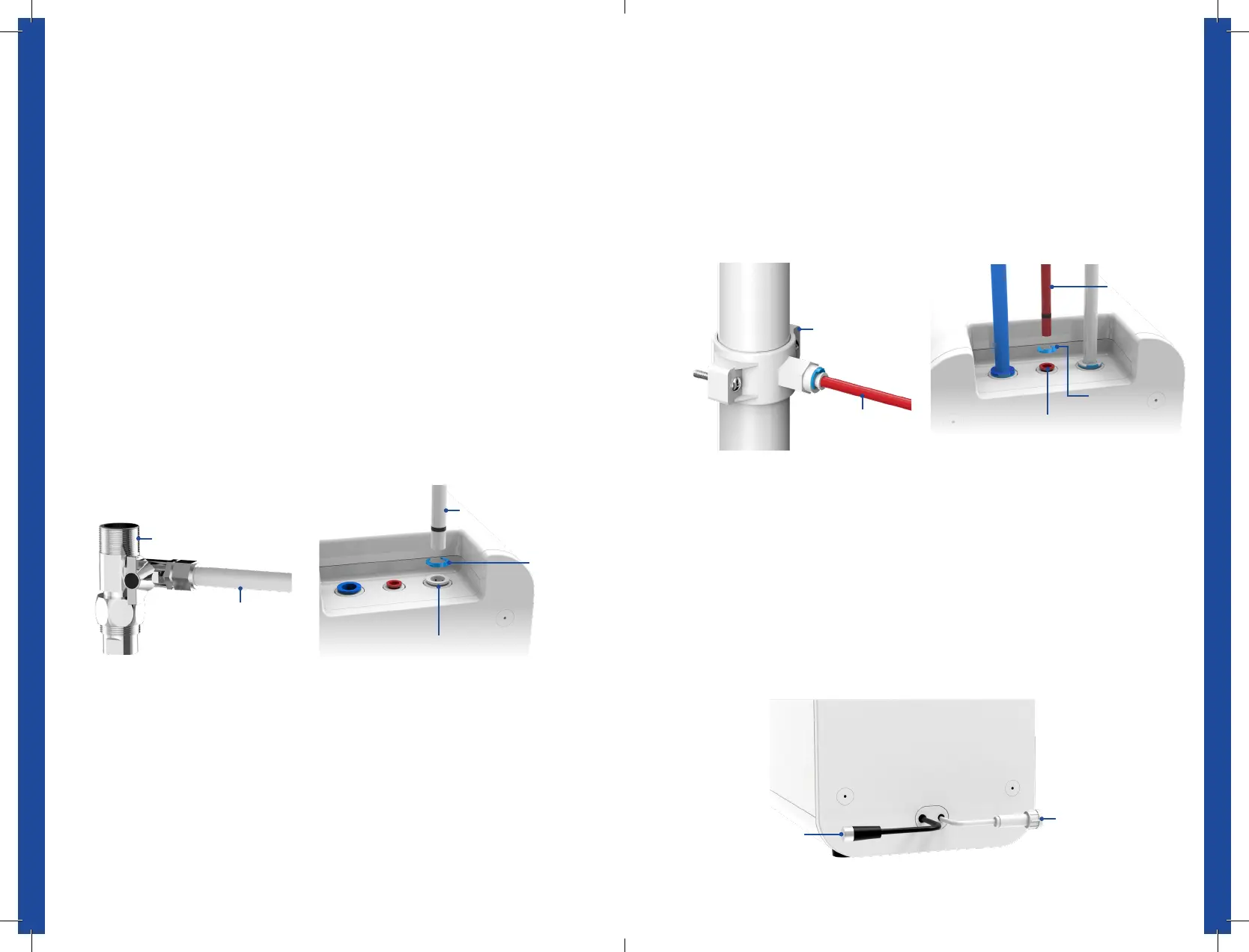

FIGURA 6 FIGURA 7
Adaptador de Alimentação de Água
Tubo Branco
Tubo Branco
Porta de Entrada
de Água
Grande Clip
de Trava Azul
PASSO 6
CONECTE O “CABO DE FORÇA”
1. Conecte a Torneira de Royal Prestige
®
FrescaFlow ao sistema:
• Insira o “Cabo de Força Torneira” encaixado na Torneira de Royal
Prestige
®
FrescaFlow no “Conector á Torneira” (Figura 10) na parte
traseira da caixa do sistema e aperte o parafuso.
2. Conecte o “Condutor de Força”:
• Insira a chave de CC do “Condutor de Força” na “Porta de Força” na
parte traseira da caixa do sistema (Figura 10).
Observação: Certifique-se que o tubo esteja inserido por completo até atingir a
marca no tubo.
INSTALE A TUBULAÇÃO DE ÁGUA FILTRADA (TUBO AZUL))
1. Remova o plug da “Porta de Água Filtrada”
2. Identifique o “Tubo Azul” conectado à torneira.
3. Insira a outra ponta do tubo na “Porta de Água Filtrada” (Figura 9) e
coloque o “Grande Clip de Trava Azul” sobre o encaixe.
Observação: Certifique-se que o tubo esteja inserido por completo até atingir a
marca no cano.
INSTALE O TUBO DE DRENAGEM DE ÁGUA (TUBO VERMELHO)
1. Remova o plug da “Porta de Drenagem de Água.”
2. Identifique o “Tubo Vermelho” que foi encaixado na “Suporte de
Drenagem” (Figura 8).
3. Insira a outra ponta do tubo na “Porta de Drenagem de Água” (Figura 9) e
coloque o “Pequeno Clip de Trava” sobre o encaixe.
Observação: Certifique-se que o tubo esteja inserido por completo até atingir a
marca no tubo.
FIGURA 8 FIGURA 9
Tubo Vermelho
Tubo Vermelho
Porta de Drenagem
de Água
Pequeno Clip
de Trava
Suporte de
Drenagem
Conector á Torneira
Porta de Força
FIGURA 10
