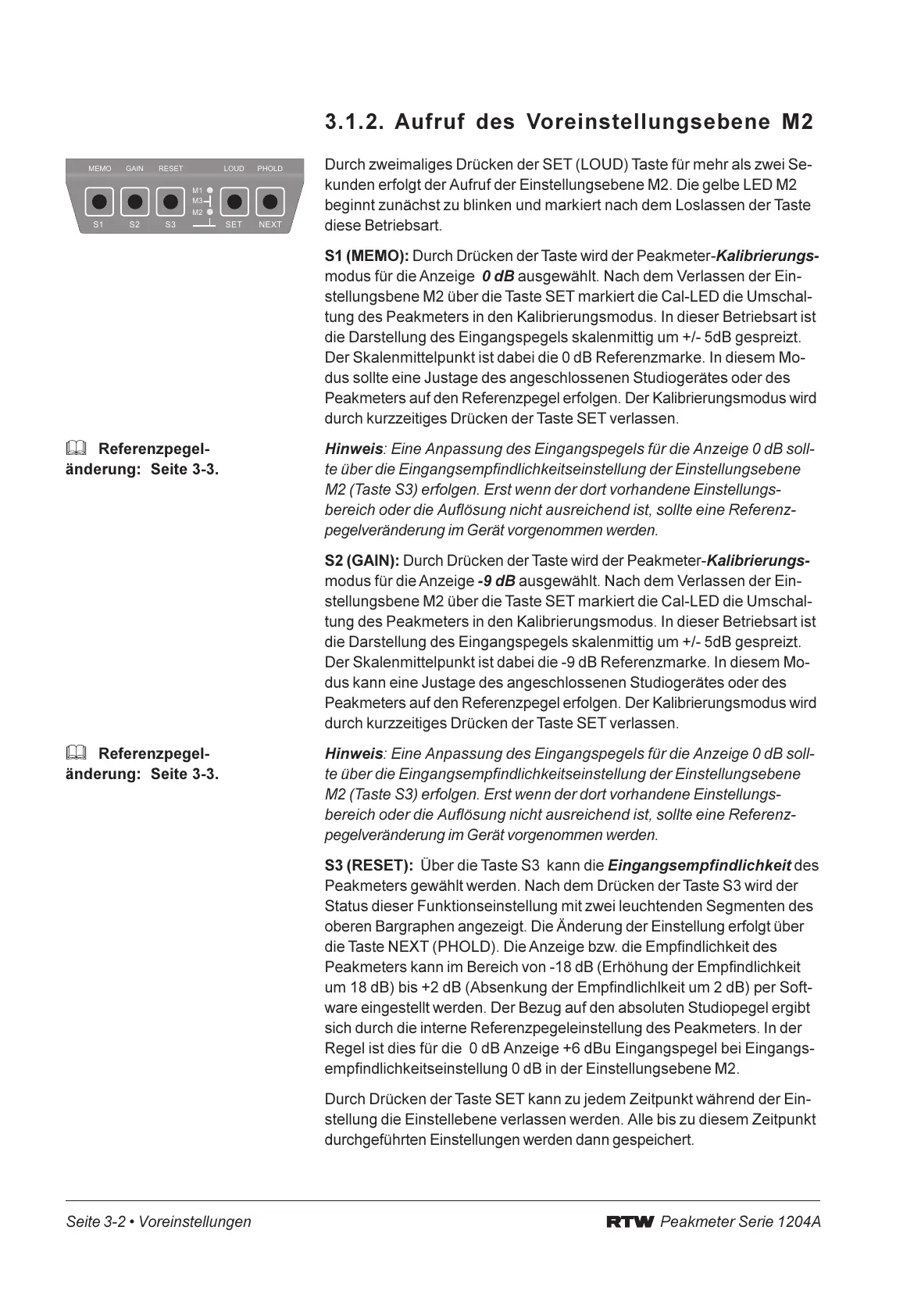

Peakmeter Serie 1204ASeite 3-2 Voreinstellungen
3.1.2. Aufruf des Voreinstellungsebene M2
Durch zweimaliges Drücken der SET (LOUD) Taste für mehr als zwei Se-
kunden erfolgt der Aufruf der Einstellungsebene M2. Die gelbe LED M2
beginnt zunächst zu blinken und markiert nach dem Loslassen der Taste
diese Betriebsart.
S1 (MEMO): Durch Drücken der Taste wird der Peakmeter-Kalibrierungs-
modus für die Anzeige 0 dB ausgewählt. Nach dem Verlassen der Ein-
stellungsbene M2 über die Taste SET markiert die Cal-LED die Umschal-
tung des Peakmeters in den Kalibrierungsmodus. In dieser Betriebsart ist
die Darstellung des Eingangspegels skalenmittig um +/- 5dB gespreizt.
Der Skalenmittelpunkt ist dabei die 0 dB Referenzmarke. In diesem Mo-
dus sollte eine Justage des angeschlossenen Studiogerätes oder des
Peakmeters auf den Referenzpegel erfolgen. Der Kalibrierungsmodus wird
durch kurzzeitiges Drücken der Taste SET verlassen.
Hinweis: Eine Anpassung des Eingangspegels für die Anzeige 0 dB soll-
te über die Eingangsempfindlichkeitseinstellung der Einstellungsebene
M2 (Taste S3) erfolgen. Erst wenn der dort vorhandene Einstellungs-
bereich oder die Auflösung nicht ausreichend ist, sollte eine Referenz-
pegelveränderung im Gerät vorgenommen werden.
S2 (GAIN): Durch Drücken der Taste wird der Peakmeter-Kalibrierungs-
modus für die Anzeige -9 dB ausgewählt. Nach dem Verlassen der Ein-
stellungsbene M2 über die Taste SET markiert die Cal-LED die Umschal-
tung des Peakmeters in den Kalibrierungsmodus. In dieser Betriebsart ist
die Darstellung des Eingangspegels skalenmittig um +/- 5dB gespreizt.
Der Skalenmittelpunkt ist dabei die -9 dB Referenzmarke. In diesem Mo-
dus kann eine Justage des angeschlossenen Studiogerätes oder des
Peakmeters auf den Referenzpegel erfolgen. Der Kalibrierungsmodus wird
durch kurzzeitiges Drücken der Taste SET verlassen.
Hinweis: Eine Anpassung des Eingangspegels für die Anzeige 0 dB soll-
te über die Eingangsempfindlichkeitseinstellung der Einstellungsebene
M2 (Taste S3) erfolgen. Erst wenn der dort vorhandene Einstellungs-
bereich oder die Auflösung nicht ausreichend ist, sollte eine Referenz-
pegelveränderung im Gerät vorgenommen werden.
S3 (RESET): Über die Taste S3 kann die Eingangsempfindlichkeit des
Peakmeters gewählt werden. Nach dem Drücken der Taste S3 wird der
Status dieser Funktionseinstellung mit zwei leuchtenden Segmenten des
oberen Bargraphen angezeigt. Die Änderung der Einstellung erfolgt über
die Taste NEXT (PHOLD). Die Anzeige bzw. die Empfindlichkeit des
Peakmeters kann im Bereich von -18 dB (Erhöhung der Empfindlichkeit
um 18 dB) bis +2 dB (Absenkung der Empfindlichlkeit um 2 dB) per Soft-
ware eingestellt werden. Der Bezug auf den absoluten Studiopegel ergibt
sich durch die interne Referenzpegeleinstellung des Peakmeters. In der
Regel ist dies für die 0 dB Anzeige +6 dBu Eingangspegel bei Eingangs-
empfindlichkeitseinstellung 0 dB in der Einstellungsebene M2.
Durch Drücken der Taste SET kann zu jedem Zeitpunkt während der Ein-
stellung die Einstellebene verlassen werden. Alle bis zu diesem Zeitpunkt
durchgeführten Einstellungen werden dann gespeichert.
Referenzpegel-
änderung: Seite 3-3.
Referenzpegel-
änderung: Seite 3-3.
