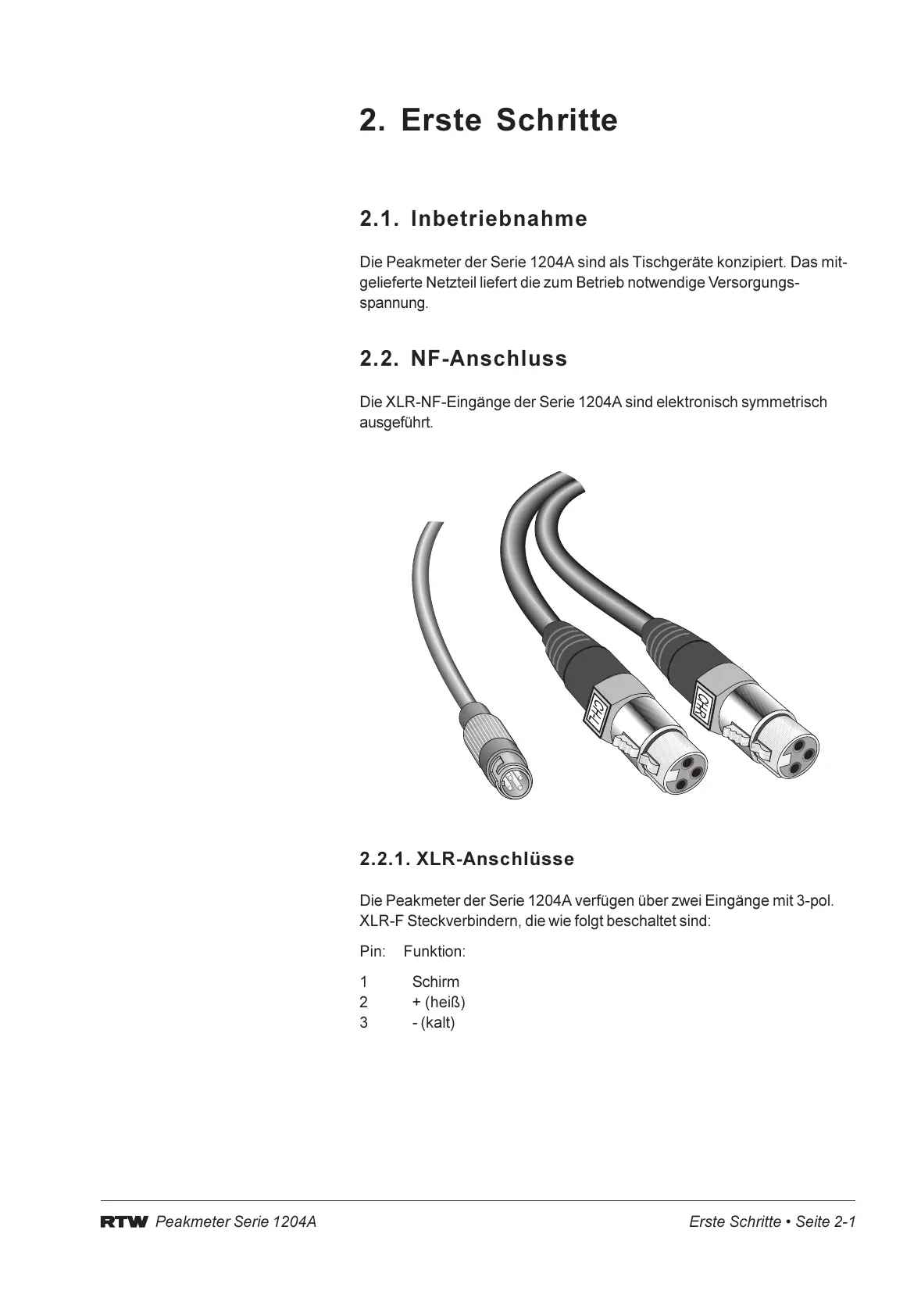

Peakmeter Serie 1204A Erste Schritte Seite 2-1
2. Erste Schritte
2.1. Inbetriebnahme
Die Peakmeter der Serie 1204A sind als Tischgeräte konzipiert. Das mit-
gelieferte Netzteil liefert die zum Betrieb notwendige Versorgungs-
spannung.
2.2. NF-Anschluss
Die XLR-NF-Eingänge der Serie 1204A sind elektronisch symmetrisch
ausgeführt.
2.2.1. XLR-Anschlüsse
Die Peakmeter der Serie 1204A verfügen über zwei Eingänge mit 3-pol.
XLR-F Steckverbindern, die wie folgt beschaltet sind:
Pin: Funktion:
1 Schirm
2 + (heiß)
3 - (kalt)
