Peakmeter Serie 1204ASeite 3-4 Voreinstellungen

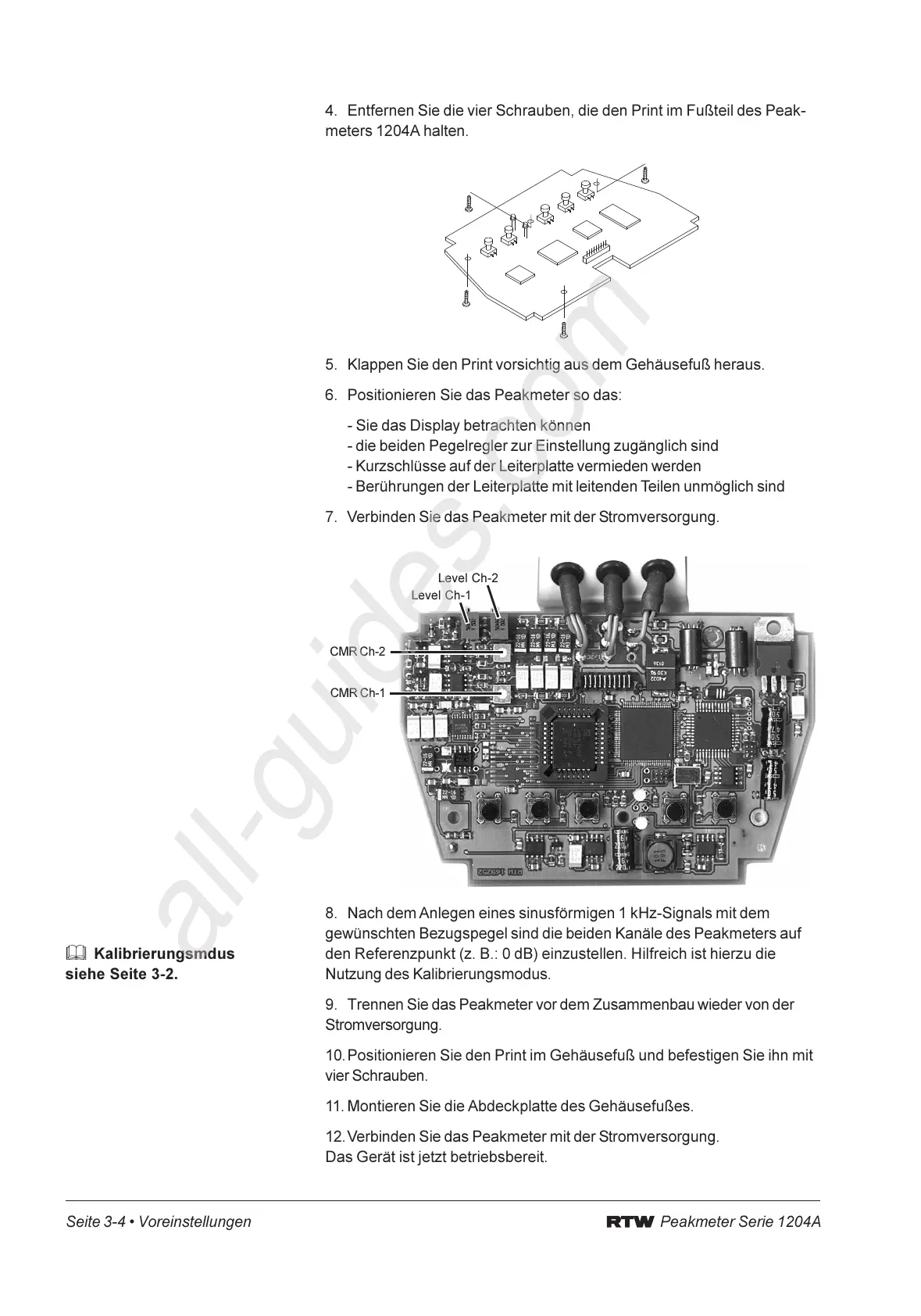

4. Entfernen Sie die vier Schrauben, die den Print im Fußteil des Peak-
meters 1204A halten.
5. Klappen Sie den Print vorsichtig aus dem Gehäusefuß heraus.
6. Positionieren Sie das Peakmeter so das:
- Sie das Display betrachten können
- die beiden Pegelregler zur Einstellung zugänglich sind
- Kurzschlüsse auf der Leiterplatte vermieden werden
- Berührungen der Leiterplatte mit leitenden Teilen unmöglich sind
7. Verbinden Sie das Peakmeter mit der Stromversorgung.
8. Nach dem Anlegen eines sinusförmigen 1 kHz-Signals mit dem
gewünschten Bezugspegel sind die beiden Kanäle des Peakmeters auf
den Referenzpunkt (z. B.: 0 dB) einzustellen. Hilfreich ist hierzu die
Nutzung des Kalibrierungsmodus.
9. Trennen Sie das Peakmeter vor dem Zusammenbau wieder von der
Stromversorgung.
10.Positionieren Sie den Print im Gehäusefuß und befestigen Sie ihn mit
vier Schrauben.
11.Montieren Sie die Abdeckplatte des Gehäusefußes.
12.Verbinden Sie das Peakmeter mit der Stromversorgung.
Das Gerät ist jetzt betriebsbereit.
Kalibrierungsmdus
siehe Seite 3-2.
Level Ch-2
Level Ch-1
CMR Ch-2
CMR Ch-1
