Ruud EcoNet - Page 10

10 11

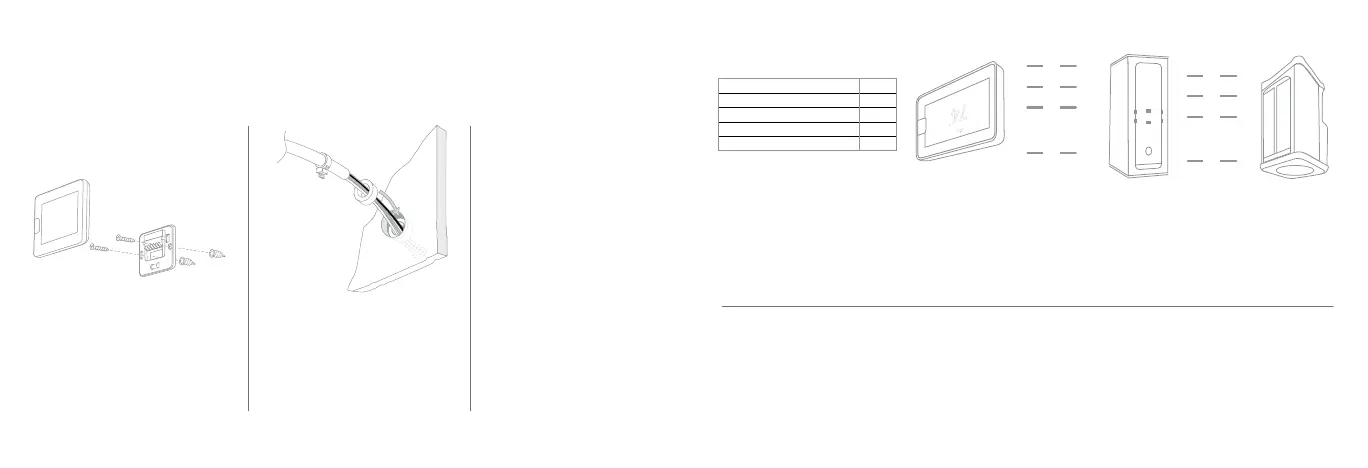

Schéma de câblage
Utilisez un calibre de 18AWG ou plus pour les applications de câblage normales
REMARQUE: Vous avez besoin de 4 câbles.
Câblez l’unité suivant une conguration en «série» et non pas en
«étoile».
L’ordre des appareils dans le réseau n’est pas précisé, à l’exception du thermostat intelligent EcoNet qui doit se trouver
à une extrémité du réseau.
1. Coupez le
courant
AVERTISSEMENT:
Coupez le courant au
système CVC au niveau
du disjoncteur
2. Placez le tore de
ferrite (si fourni)
autour des ls
du thermostat et
nichez-le dans la
cloison sèche
3. Fixez solidement la
plaque murale
Utilisez les chevilles et vis pour
cloisons sèches fournies.
QUICK START
GUIDE
E1
E2
C
R
R
E1
E2
S1
S2
C
R
E1
E2
C
OUTDOOR UNIT INDOOR UNIT OPTIONAL REMOTE
TEMPERATURE SENSOR
ECONET
SMART THERMOSTAT
R C S1 S2 E1 E2
QUICK START
GUIDE
E1
E2
C
R
R
E1
E2
S1
S2
C
R
E1
E2
C
OUTDOOR UNIT INDOOR UNIT OPTIONAL REMOTE
TEMPERATURE SENSOR
ECONET
SMART THERMOSTAT
R C S1 S2 E1 E2
Borne Fonction
R Alimentation - 24 V c.a.
C Neutre/de terre - 24 V c.a.
E1 Fil collecteur 1 de communications EcoNet
E2 Fil collecteur 2 de communications EcoNet
QUICK START
GUIDE
E1
E2
C
R
R
E1
E2
S1
S2
C
R
E1
E2
C
OUTDOOR UNIT INDOOR UNIT OPTIONAL REMOTE
TEMPERATURE SENSOR
ECONET
SMART THERMOSTAT
R C S1 S2 E1 E2
Vue intérieure du mur.
Conseil pratique : Assurez-
vous que la plaque d’assise est
bien droite en centrant la bulle
du niveau intégré.
