18

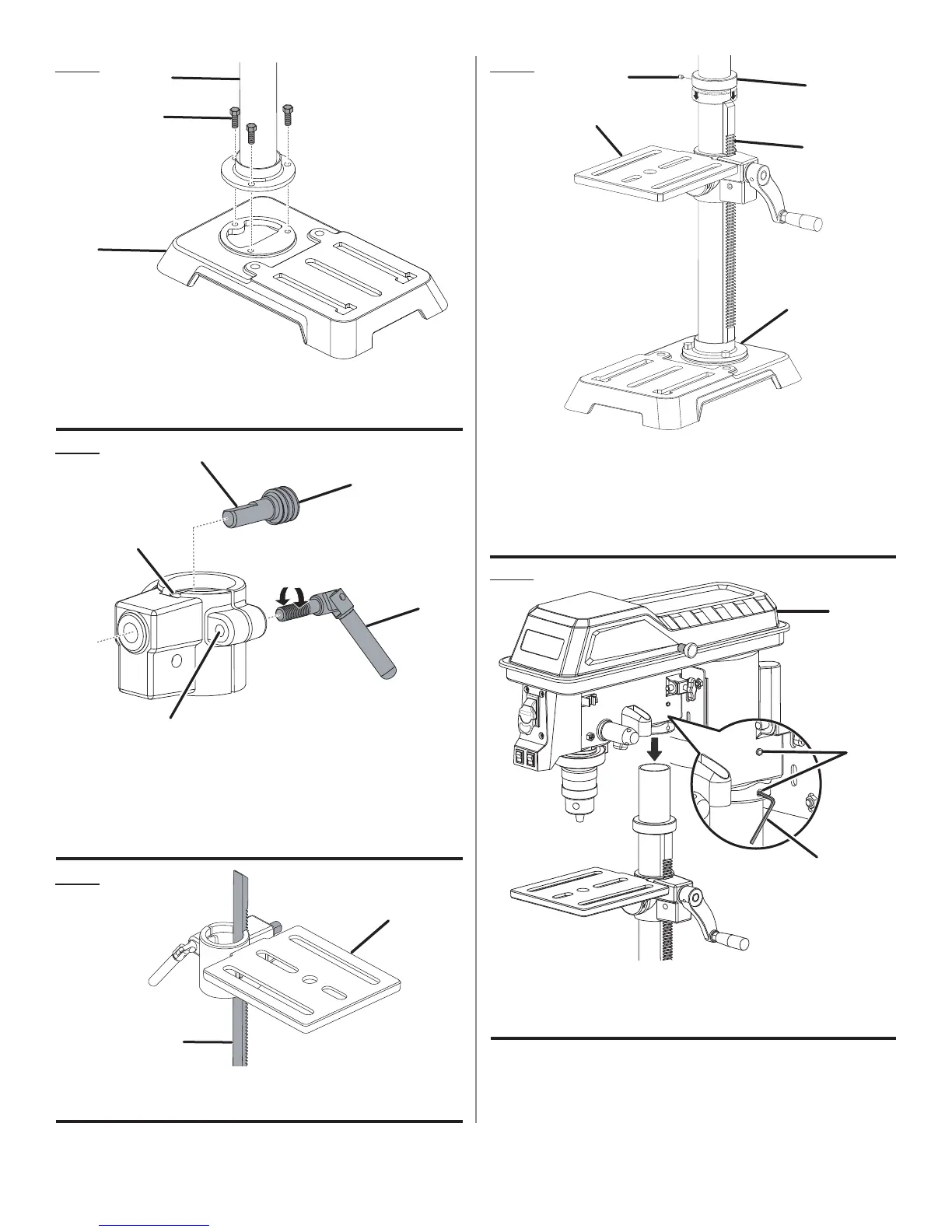

A - Column assembly (colonne, conjunto de la columna)
B - Hex bolt (boulons six pan, pernos de cabeza hexagonal)
C - Base (base, base)
Fig. 6
Fig. 7
A - Worm gear (vis sans fin, engrane sinfín)
B - Table lock handle (poignée de verrouillage de la table, manija de
fijación de la mesa)
C - D-shaft (axe à méplat, eje en “D”)
D - Threaded hole (trou fileté, agujero roscado)
E - Slot (fente, ranura)
Fig. 8
A - Set screw (vis d’arrêt, tornillos fijadores)
B - Table assembly (ensemble de table, conjunto de la mesa)
C - Base collar (collier de la base, collar de la base)
D - Gear rack (crémaillère, cremallera)
E - Column collar (collier de la colonne, collar de la columna)
A - Head assembly (tête de la perceuse, conjunto del cabezal)
B - Set screw (vis d’arrêt, tornillos fijadores)
C - Hex key (clé hexagonale, llave hexagonal)
A - Gear rack (crémaillère, cremallera)
B - Table assembly (ensemble de table, conjunto de la mesa)
Fig. 9
Fig. 5
A
B
A
C
C
B
B
A
A
B
C
A
B
D
C
E
E
D
PULL OUT LOCK
