Ryobi P321 - Page 32

12
P321
A
B
C
D
E
F
M
N
I
J
K
L
A

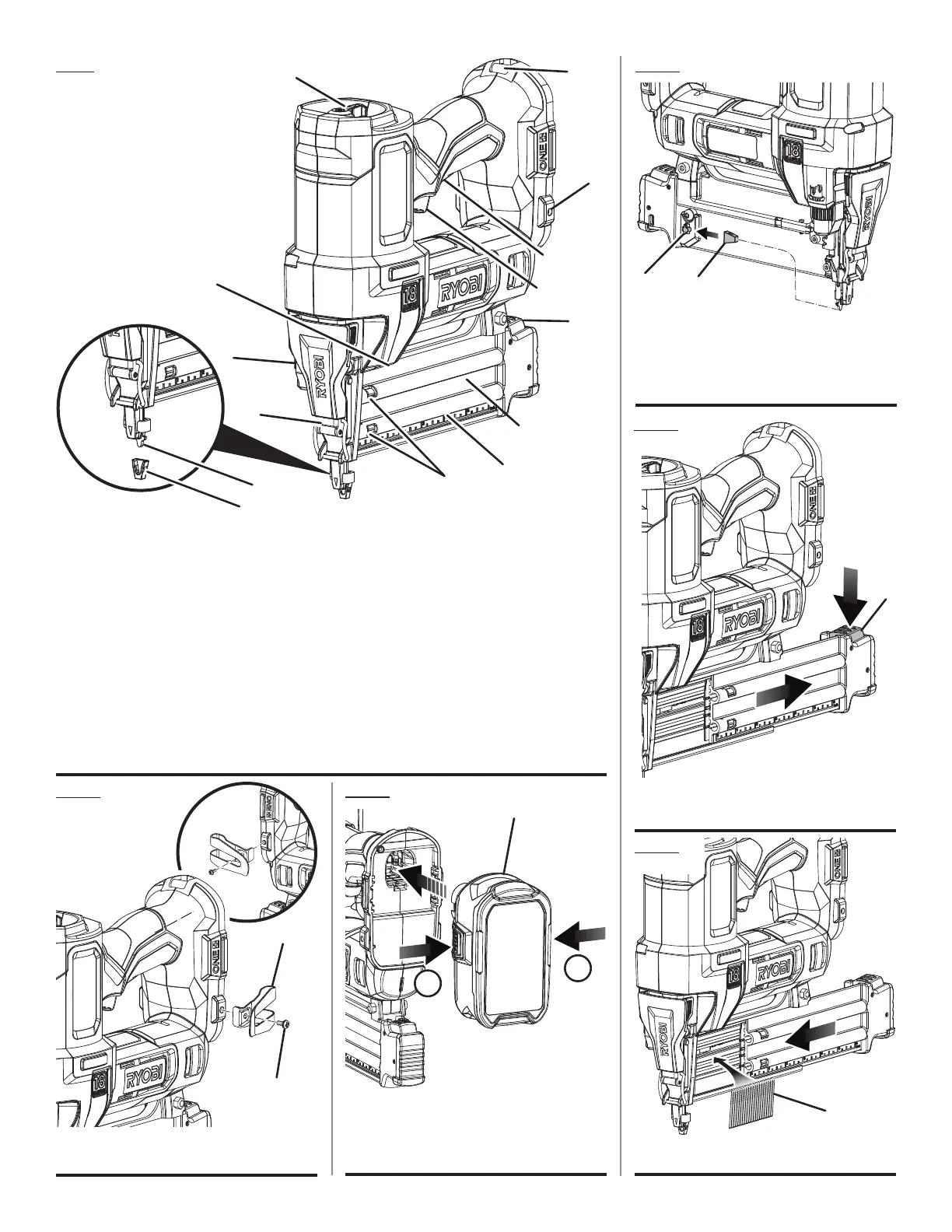

A - No-mar pad (bout de protection, almohadilla
protectora)
B - No-mar pad storage (rangement du
coussinet de protection, lugar para guardar
la almohadilla protectora)
A - Air pressure dial (cadran de pression d’air,
cuadrante de presión de aire)
B - Belt clip (clip de ceinture, clip para el cinto)
C - LED worklight grip switch (l’interrupteur
d’éclairage DEL, interruptor del mango con
luz LED)
D - Trigger switch (gâchette, interruptor de
gatillo)
E - Magazine release button (bouton de
dégagement du magasin, botón para soltar)
F - Side-loading magazine (magasin à
chargement lateral, cargador de carga
lateral)
G - Scale (échelle, escala)
H - Low nail indicator windows (hublot témoin
de recharge, ventanas que indican poca
cantidad de clavos)
I - No-mar pad (bout de protection, almohadilla
protectora)
J - Workpiece contact (contact de
déclenchement, disparador de contacto)
K - Jam release (déblocage, soltador)
L - Depth of drive adjustment (réglage de
profondeur d’enfoncement, ajuste de la
profundidad de introducción)
M - LED worklight (lampe de travail LED, luz de
trabajo LED)
N - Lanyard loop (boucle de cordon, bucle para
el cordón
B
B
Fig. 3
Fig. 2
A - Depress latches (appuyer sur les loquet(s),
para soltar el paquete de pilas oprima los
pestillos)
B - Battery pack (bloc-piles, baterías)
A - Magazine release button (bouton de
dégagement du magasin, botón para soltar)
Fig. 4
Fig. 1
A - Belt clip (pince de ceinture, clip de cinturón)
B - Screw (vis, tornillo)
A
A - Brad nails (clous à parquet, puntillas)
G
H
A
Fig. 5
A
B
A
A
