Ryobi P555 - Fig. 1; De Profondeur, Perilla de Fijación de; Escala de Profundidad); A - Lock-Off Button

13
P555
Fig. 1
Fig. 3
Fig. 2
Fig. 4
F
I
J
C

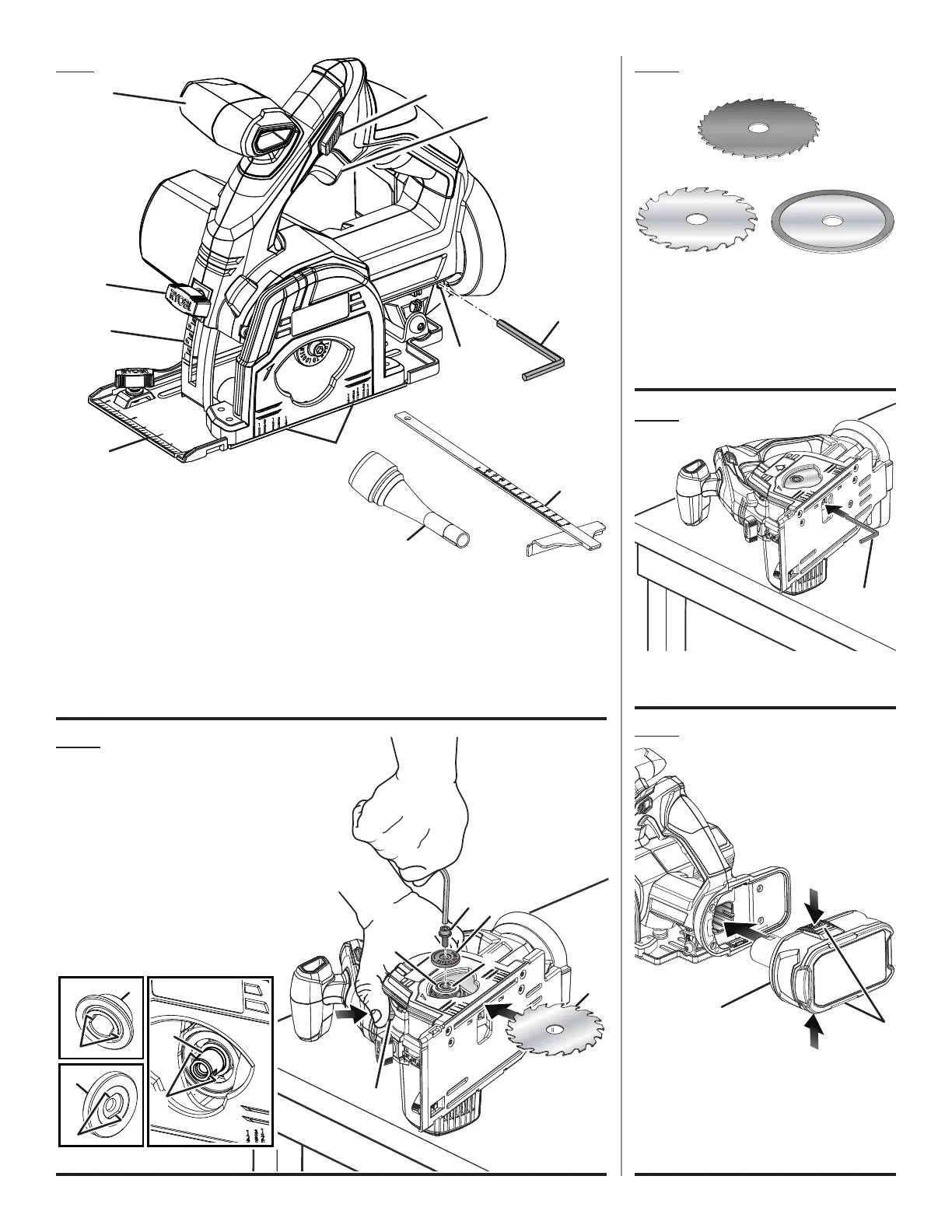

A - Lock-off button (bouton de verrouillage,
botón del seguro de apagado)
B - Switch trigger (gâchette de commutateur,
gatillo del interruptor)
C - Hex key wrench storage (compartiment
de rangement de clé hexagonale, lugar de
guardar la llave hexagonal)
D - Depth lock knob (bouton de verrouillage
de profondeur, perilla de fijación de
profundidad)
E - Width of cut scale (échelle de largeur de la
coupe, escala de anchura)
F - 4 mm hex key (clé hexagonale de 4 mm,
llave hexagonal de 4 mm)
A - 4 mm hex key (clé hexagonale de 4 mm,
llave hexagonal de 4 mm)
G - Depth of cut scale (échelle de profondeur,
escala de profundidad)
H - Front handle (poignée avant, mango
delantero)
I - Vacuum adaptor (adaptateur d’aspiration,
aditamento de succión)
J - Edge guide (guide de bordures, guía de
bordes
A - Depress latches to remove battery pack
(appuyer sur les loquets pour libérer le bloc-
piles, para soltar el paquete de baterías,
oprima los pestillos)
B - Battery pack (bloc-piles, paquete de
baterías)
A - Metal cutting blade (lame de coupe du métal,
hoja para cortar metal)
B - Wood cutting blade (lame de coupe du bois,
hoja para cortar madera)
C - Tile cutting wheel (meule à tronçonner pour
carrelage, disco para cortar losas)
B
A
G
D
H
G
E
A
A
B
C
B
C
A
D
A
B
E
A - Spindle lock button (bouton de verrouillage
de broche, botón del seguro del husillo)
B - Wood cutting blade (lame de coupe du bois,
hoja para cortar madera)
C - Blade screw (vis de lame, tornillo de la hoja)
D - Outer blade washer (rondelle de lame
extérieure, arandela exterior de la hoja)
E - Spindle (broche, husillo)
F - Inner blade washer (rondelle de lame
intérieure, arandela interior de la hoja)
G - “D” flats (méplats en « D », partes planas
en “D”)
G
G
F
F
E
D
G
