PBLCS300
Fig. 1 Fig. 2
Fig. 4
Fig. 3
D
E

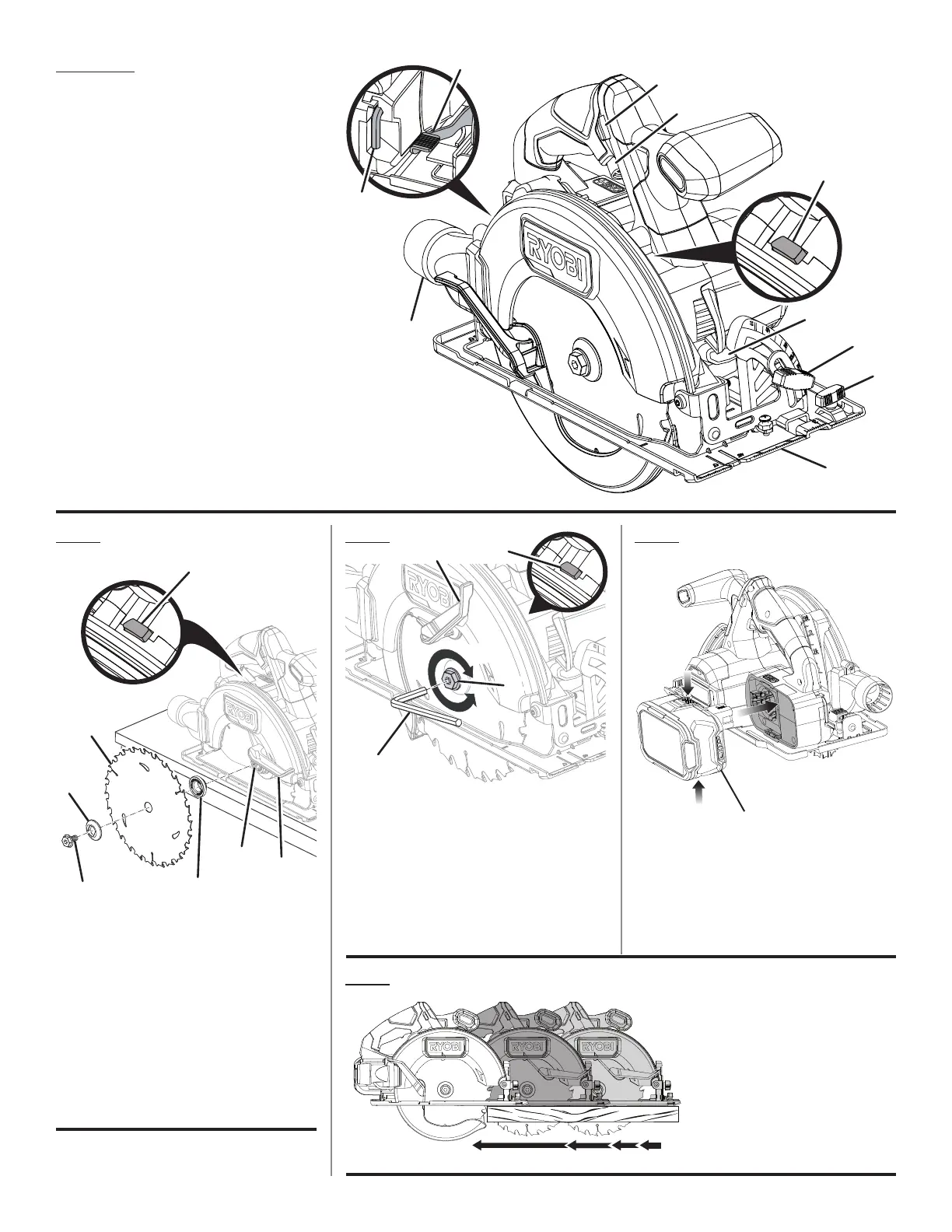

A - Vacuum attachment (accessoire d’aspiration,
el accesorio de aspiradora)
B - Blade wrench storage area (rangement de
clé de lame, área de guardar la llave de la
hoja)
C - Depth lock lever (levier de verrouillage
de profondeur, palanca de bloqueo de
profundidad)
D - Lock-off button (bouton de verrouillage,
botón del seguro de apagado)
E - Switch trigger (gâchette de commutateur,
gatillo del interruptor)
F - Spindle lock (verrouillage de broche, husillo
con seguro)
G - Worklight (lampe, luz de trabajo)
H - Bevel lock knob (bouton de verrouillage de
biseau, perilla de fijación del bisel)
I - Edge guide lock knob (bouton de guide de
chant, perilla de la guía de bordes)
J - Width of cut scale (échelle de largeur de la
coupe, escala de anchura)
A - Spindle lock button (bouton de verrouillage
de broche, botón del seguro del husillo)
B - Lower blade guard handle (poignée de garde
de lame inférieur, mango de la protección
inferior de la hoja)
C - Spindle (broche, husillo)
D - Blade (lame, hoja)
E - Blade screw (vis de lame, tornillo de la hoja)
F - Outer blade washer (rondelle de lame
extérieure, arandela exterior de la hoja)
G - Inner blade washer (rondelle de lame
intérieure, arandela interior de la hoja)
F
D
E
C
B
G
A - Spindle lock (verrouillage de broche, husillo
con seguro)
B - Lower blade guard handle (poignée de garde
de lame inférieur, mango de la protección
inferior de la hoja)
C - Blade screw (vis de lame, tornillo de la hoja)
D - To tighten (pour serrer, para apretar)
E - To loosen (pour desserrer, para aflojar)
F - Blade wrench (clé de lame, llave de la hoja)
A - Depress latches to remove battery pack
(appuyer sur les loquets pour libérer le
bloc-piles, para soltar el paquete de baterías
oprima los pestillos)
B - Battery pack (bloc-piles, paquete de
baterías)
D
B
B
C
A
A
A
KICKBACK -
BLADE SET TOO DEEP
(REBOND - PROFONDEUR
DE COUPE EXCESSIVE,
CONTRAGOLPE - LA HOJA
SE AJUSTO MUY PROFUNDA)
B
A
C
J
H
G
I
F
