Ryobi PBLCS300 - Page 37

14

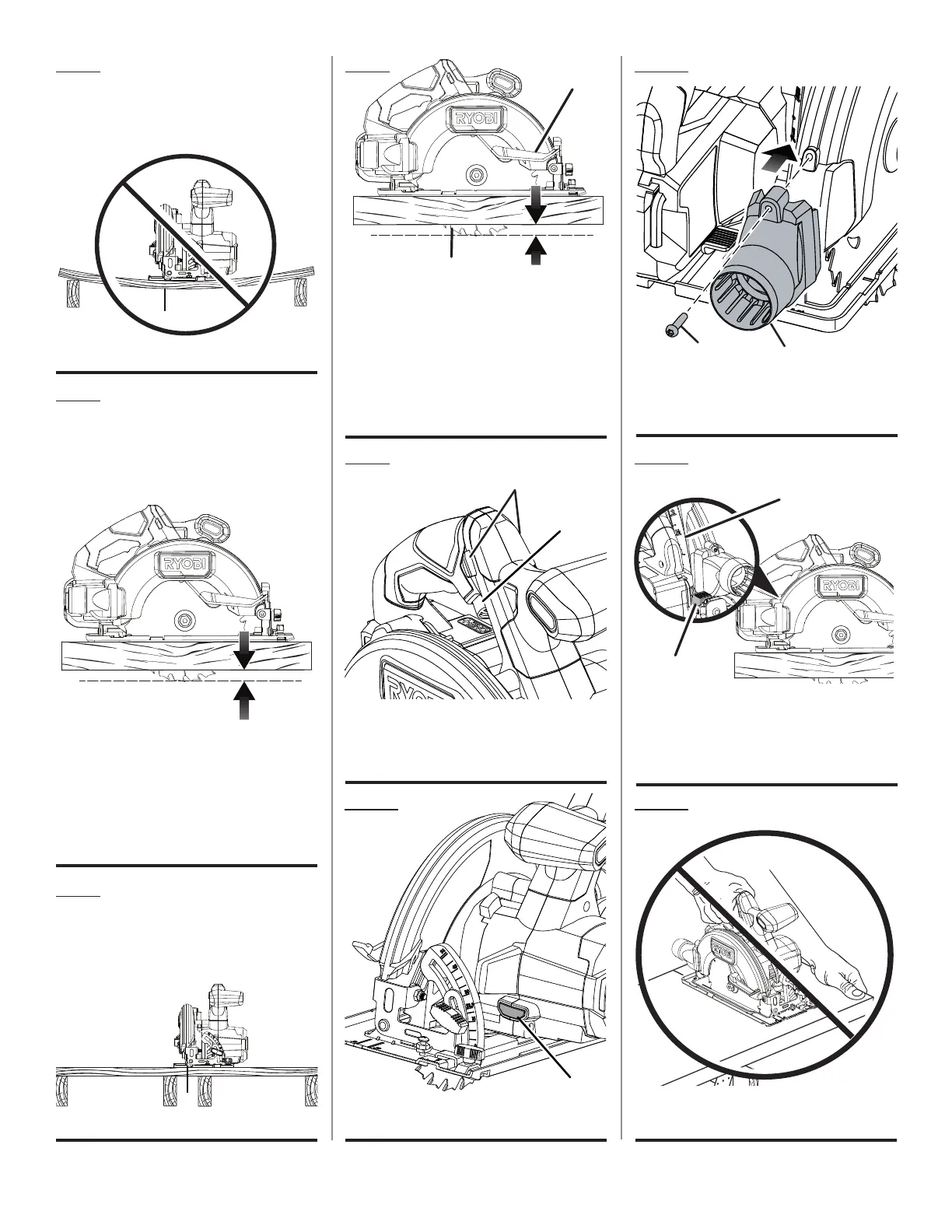

Fig. 5 Fig. 8 Fig. 11
Fig. 6
Fig. 9 Fig. 12
Fig. 13Fig. 10
Fig. 7
WRONG (INCORRECT, INCORRECTO)
INCORRECT SUPPORT
(SUPPORT INCORRECT,
SOPORTE INCORRECTO)
CORRECT
BLADE DEPTH SETTING =
BLADE EXPOSED 1/4 in. (6.35 mm)
OR LESS ON UNDERSIDE
OF WORKPIECE
(RÉGLAGE DE PROFONDEUR DE COUPE
CORRECT = LA LAME DÉPASSE DE
1/4 po (6,35 mm) OU MOINS
AU-DESSOUS DE LA PIÈCE
AJUSTE CORRECTO DE LA PROFUNDIDAD DE LA
HOJA = HOJA EXPUESTA 1/4 pulg. (6,35 mm)
O MENOS BAJO LA PIEZA DE TRABAJO)
CORRECT
SUPPORT
(SUPPORT CORRECT,
SOPORTE CORRECTO)
A - Lower blade guard is in up position when
making a cut (pendant la coupe, la garde
inférieure est relevée, la protección inferior
de la hoja está en la posición elvada al
efectuarse cortes)
B - Blade exposed on underside of workpiece
(lame dépassant au-dessous de la pièce,
porción expuesta de la hoja bajo la pieza de
trabajo)
A
B
A - Lock-off button (bouton de verrouillage,
botón del seguro de apagado)
B - Switch trigger (gâchette de commutateur,
gatillo del interruptor)
A - Worklight (lampe, luz de trabajo)
B
B
A
A
A - Depth lock lever (levier de verrouillage
de profondeur, palanca de bloqueo de
profundidad)
B - Depth of cut scale (de profondeur de coupe,
la escala de profundidad de corte)
A
B
A - Vacuum attachment (accessoire d’aspiration,
accesorio de aspiradora)
B - Screw (vis, tornillo)
WRONG (INCORRECT, INCORRECTO)
A
