Ryobi PBLRS01 - Page 20

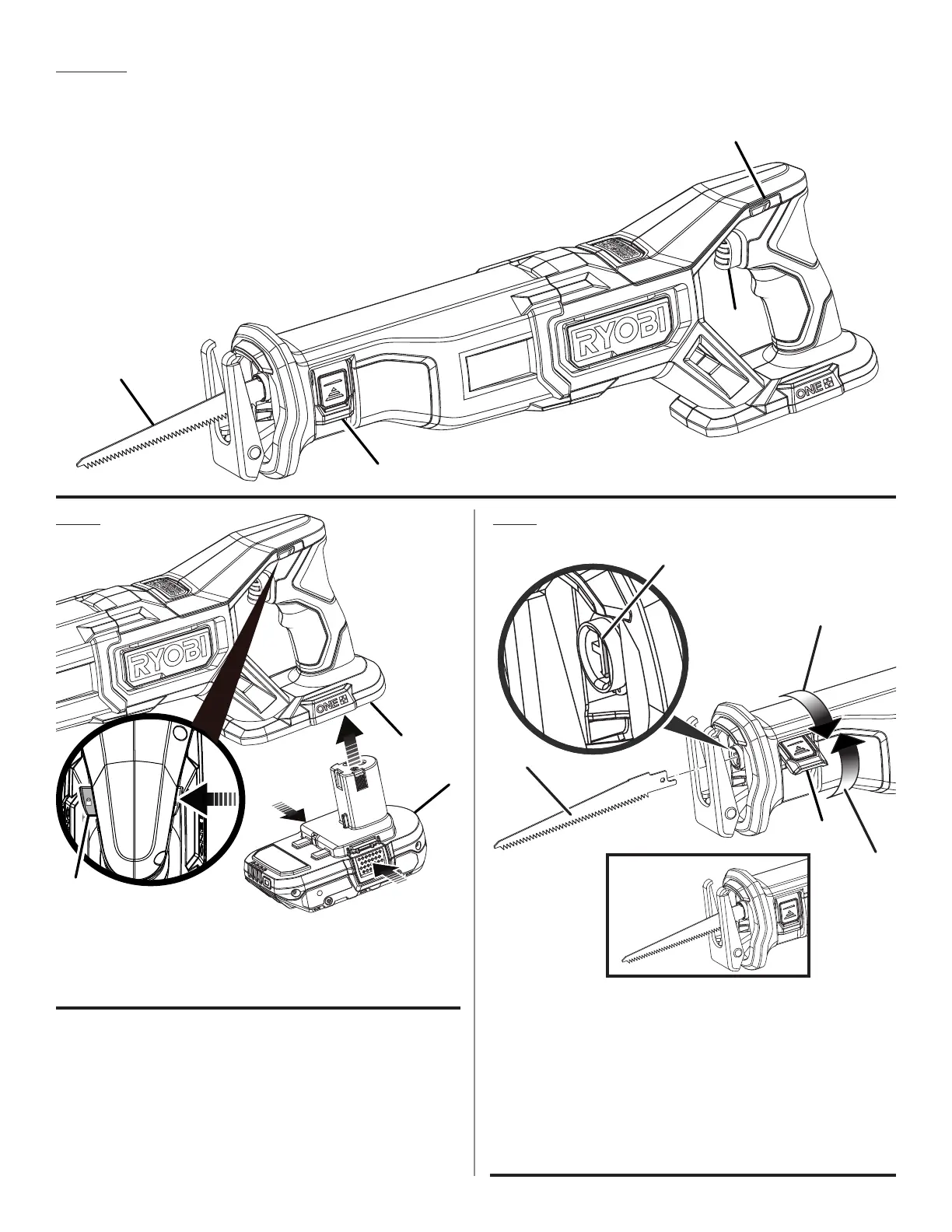

8
A - Saw blade (lame de scie, hoja de la sierra)
B - Blade clamp lock/release lever (levier verrouillage/déverrouillage de
lame, palanca de aseguramiento y afloje de la mordaza de la hoja)
C - Variable speed switch trigger (gâchette de commande de vitesse
variable, interruptor de velocidad variable)
D - Lock-off button (bouton de verrouillage, botón del seguro de apagado)
PBLRS01
A
D
B
B
B
C
C
A
Fig. 1
A - Battery port (logement de pile, receptáculo de las batería)
B - Latch(es) [loquet(s), pestillo(s)]
C - Battery pack (bloc-pile, paquete de batería)
D - Locked position (position verrouillée, posición de bloqueo)
Fig. 2
A - To unlock (pour déverrouiller, para desbloquear)
B - Blade clamp lock/release lever (levier verrouillage/déverrouillage de
lame, palanca de aseguramiento y afloje de la mordaza de la hoja)
C - Blade clamp (porte-lame, mordaza de la hoja)
D - Blade (lame, hoja)
E - To lock (pour verrouiller, para asegurar)
F - Blade shown correctly installed in saw bar (lame correctement installée
dans la barre de la scie, la hoja aparece montada correctamente en la
barra de la sierra)
D
C
E
B
D
F
A
