Ryobi PCL500 - Page 35

13

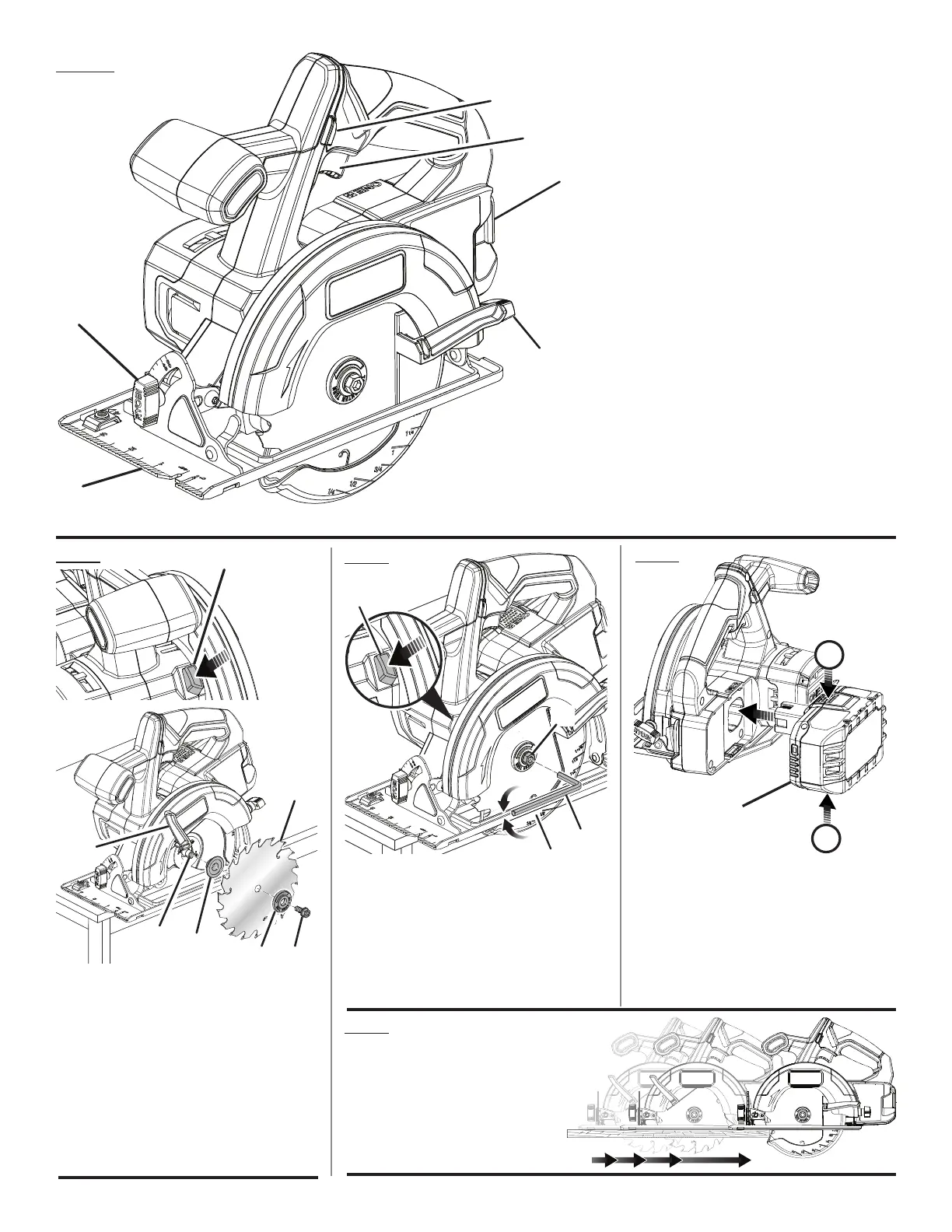

A - Lock-off button (bouton de verrouillage,
botón del seguro de apagado)
B - Switch trigger (gâchette de commutateur,
gatillo del interruptor)
C - Blade wrench storage area (rangement de
clé de lame, área de guardar la llave de la
hoja)
D - Depth lock knob (bouton de verrouillage
de profondeur, perilla de fijación de
profundidad)
E - Width of cut scale (échelle de largeur de la
coupe, escala de anchura)
F - Bevel lock knob (bouton de verrouillage de
biseau, perilla de fijación del bisel)
PCL500
Fig. 1
Fig. 2
A - Spindle lock button (bouton de verrouillage
de broche, botón del seguro del husillo)
B - Lower blade guard handle (poignée de garde
de lame inférieur, mango de la protección
inferior de la hoja)
C - Spindle (broche, husillo)
D - Blade (lame, hoja)
E - Blade screw (vis de lame, tornillo de la hoja)
F - Outer blade washer (rondelle de lame
extérieure, arandela exterior de la hoja)
G - Inner blade washer (rondelle de lame
intérieure, arandela interior de la hoja)
A - Spindle lock (verrouillage de broche, husillo
con seguro)
B - Blade screw (vis de lame, tornillo de la hoja)
C - Blade wrench (clé pour lame, llave de hoja)
D - To tighten (pour serrer, para apretar)
E - To loosen (pour desserrer, para aflojar)
F - Blade (lame, hoja)
Fig. 3
A - Depress latches to remove battery pack
(appuyer sur les loquets pour libérer le bloc-
piles, para soltar el paquete de baterías,
oprima los pestillos)
B - Battery pack (bloc-piles, paquete de
baterías)
Fig. 4
KICKBACK - BLADE SET TOO DEEP
(REBOND - PROFONDEUR DE COUPE
EXCESSIVE, CONTRAGOLPE - LA HOJA
SE AJUSTO MUY PROFUNDA)
A
B
D
E
F
C
A
B
B
D
E
C
B
D
E
F
G
C
A
A
A
F
