Ryobi RAP200 - Page 44

16
O
N
E
H
C
I
A
M
K
I
D
B
G
E
L
C
?
B
A

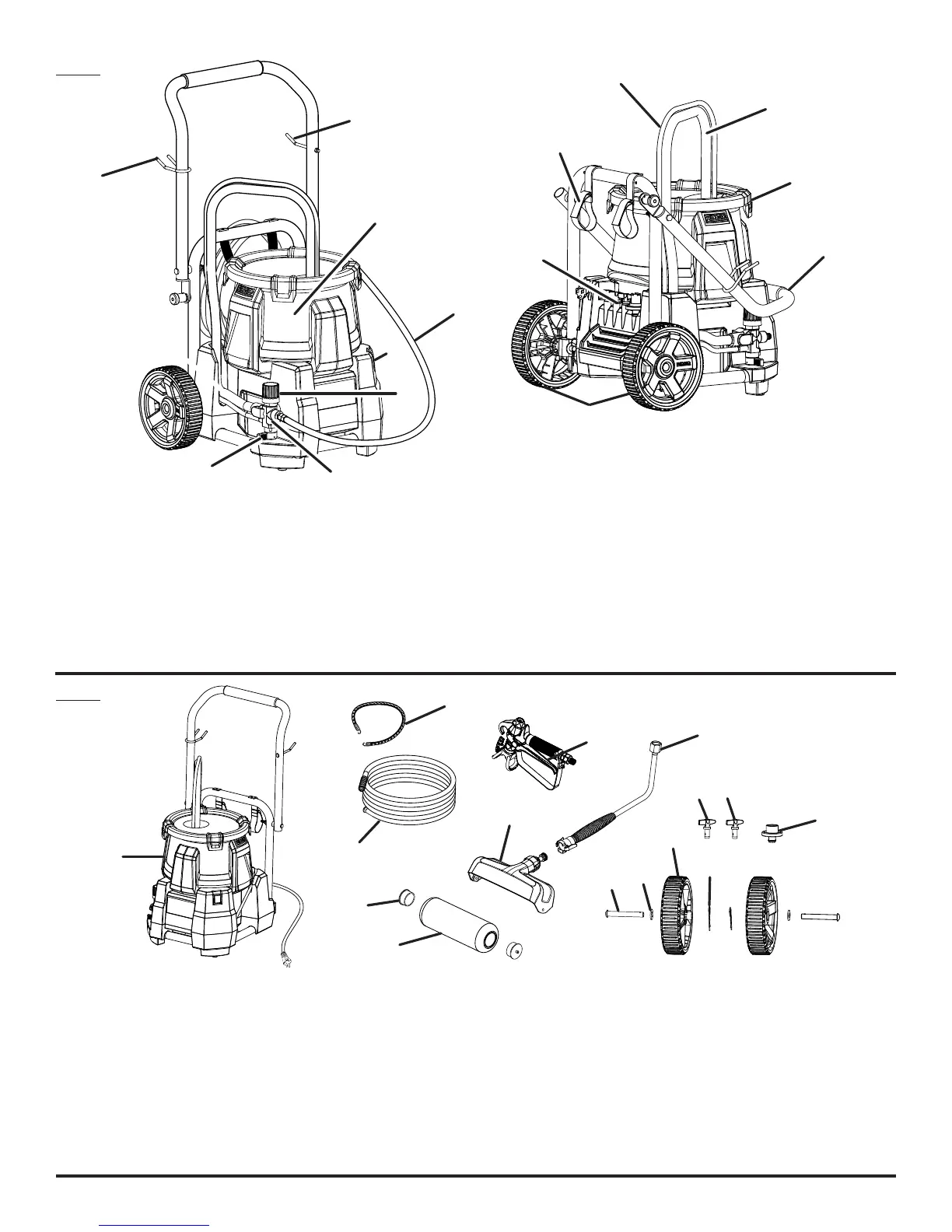

Fig. 1
A - Pump (pompe, bomba )
B - Prime/spray lever (Levier « prime/spray » (amorçage/pulvérisation),
palanca de cebado/rociado)
C- Roller hook (crochet du rouleau, gancho del rodillo)
D- Pistol-grip sprayer hook (crochet du pistolet de pulvérisation, gancho del
rociador con empuñadura de pistola)
E - 3.5 gallon paint container (réservoir de peinture de 13,25 l (3,5 gal),
contenedor de pintura de 13,25 l (3,5 gal.))
F - 25 ft. Grounded high pressure hose (tuyau flexible haute pression mis à
la terre de 7,62 m (25 pi), manguera de alta presión con conexión a tierra
de 7,62 m (25 pies))
G - ON/OFF switch (interrupteur marche/arrêt, interruptor de encendido/
apagado)
H - HIGH/LOW pressure control (Régulateur de pression « HIGH/LOW »
(élevée/faible), control de presión ALTA/BAJA)
I - Wheels (roues, ruedas)
J - Accessory storage (compartiment pour accessoires, lugar para guardar
accesorios)
K - High pressure hose storage (Compartiment pour tuyau flexible haute
pression, lugar para manguera de alta presión con conexión)
L - Return tube (tube de retour, tubo de retorno)
M- Intake tube (tube d’admission, tubo de entrada)
N- Paint container lid (couvercle du contenant de peinture, tapa del
contenedor de pintura)
O - Folding handle (poignée repliable mango plegable)
A - Paint station with 3.5 gallon container and lid (station de peinture avec
réservoir de peinture de 13,25 l (3,5 gal) et couvercle, estación de pintura
con contenedor de 13,25 l (3,5 gal.) y tapa)
B - Elastic strap (courroie élastique, correa elástica)
C - 25 ft. grounded high pressure hose (tuyau flexible haute pression mis à
la terre de 7,62 m (25 pi), manguera de alta presión con conexión a tierra
de 7,62 m (25 pies))
D - Pistol-grip sprayer with nozzle tip guard (pistolet de pulvérisation avec
protecteur d’embout, rociador con empuñadura de pistola con protección
para la punta de la boquilla)
E - Roller cap (capuchon du rouleau, tapa del rodillo)
F - 9 in. roller (rouleau de 228,6 mm (9 po), rodillo de 228,6 mm (9 pulg.)
G - Roller head (tête du rouleau cabezal del rodillo)
H - Roller handle (poignée du rouleau, mango del rodillo)
I - Garden hose attachment (accessoire du boyau d’arrosage, accesorio
para manguera de jardín )
J - 415 Reversible spray tip (embout de pulvérisation réversible 415, punta
de rociado invertible 415 )
K- 515 Reversible spray tip (Embout de pulvérisation réversible 415, punta
de rociado invertible 515 )
L- Axle (essieu, eje)
M- Washer (rondelle, arandela)
N - Wheel (roue, rueda)
O - Hitch pin (goupille de sûreté, pasador del enganche)
Fig. 2
J
F
G
K
L
M
F
H
N
J
D
O
