Page 9 — Français
SPÉCIFICATIONS
Longueur du guide :
RY10521A ............................... 508 mm (20 po)
RY10519A ............................... 457 mm (18 po)
Pas de la chaîne ..................... 8,3 mm (0,325 po)
Épaisseur de la chaîne ......... 1,27 mm (0,050 po)
Type de chaîne ..................................... Standard
Pignon d’entraînement ............................ 7 dents
PROTECTION DE
POIGNÉE AVANT/
FREIN DE CHAÎNE
POIGNÉE
AVANT
COUVERCLE DU
CYLINDRE
DÉVERROUILLAGE
DE GÂCHETTE
BOUCHON DU
RÉSERVOIR D’HUILE DE
CHAÎNE
POIRE
D’AMORÇAGE
LEVIER DE VOLET
DE DÉPART
Cylindrée .................................................... 46 cc
Régime de ralenti .........2 600-3 400 r/min (RPM)
Contenance du réservoir de carburant .... 575 ml
(19,4 oz)
Volume du réservoir d’huile de chaîne ..... 350 ml
(11,8 oz)
Poids, sans guide, chaîne,
carburant ou huile .......................... 5,0 kg (11 lb)
CARACTÉRISTIQUES
ÉCROUS DE
MONTAGE DU GUIDE

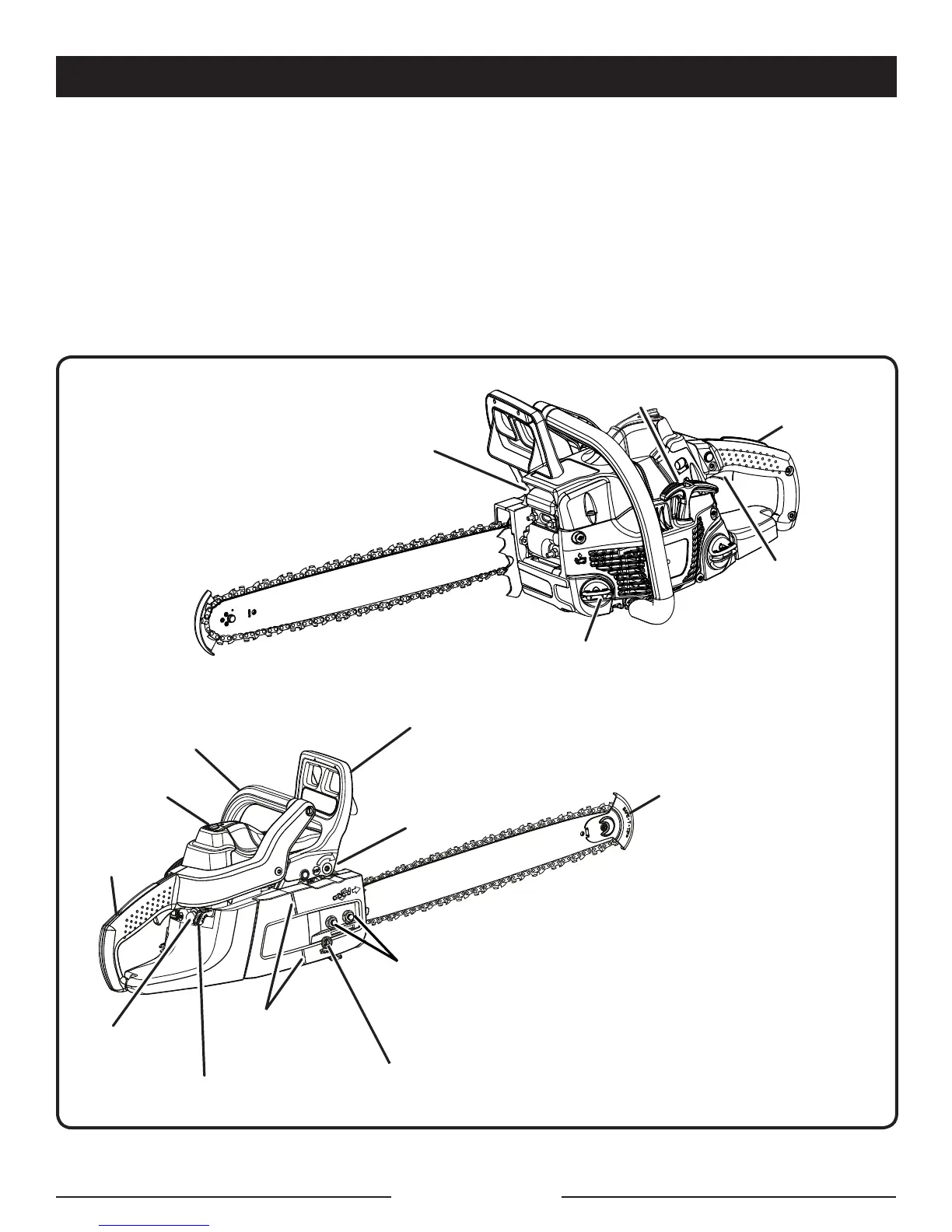

Fig. 1a
SAFE-T-TIP
®
POIGNÉE DU
LANCEUR ET CORDE
GÂCHETTE
D’ACCÉLÉRATEUR
SILENCIEUX
COUVERCLE DE
L’EMBRAYAGE
VIS DE TENSION DE
CHAÎNE
POIGNÉE
ARRIÈRE
LIGNE DE
DIRECTION
D’ABATTAGE
