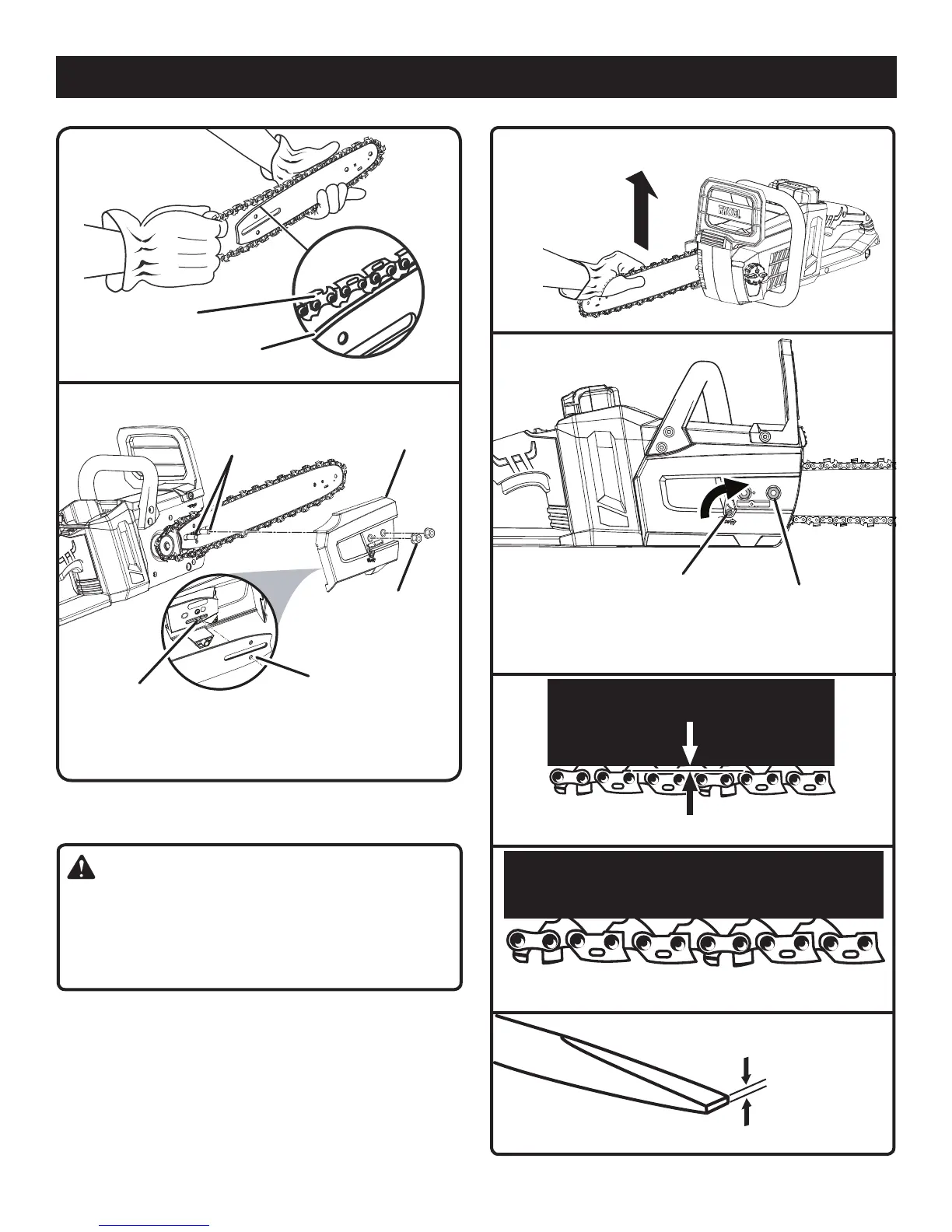

AJUSTE DE LA TENSIÓN DE LA CADENA
Vea las figuras 30 y 32.
ADVERTENCIA:
Nunca toque ni ajuste la cadena mientras esté
funcionando el motor. La cadena de la sierra está
sumamente afilada. Siempre lleve puestos guantes
protectores al efectuar labores de mantenimiento
de la cadena.
 Retire el paquete de baterías antes de realizar
cualquier trabajo en la motosierra.
Asegúrese de que las tuercas de montaje de la
barra queden lo suficientemente flojas como para
ajustarlas manualmente.
Gire el tornillo tensionador de la cadena en el sentido
de las agujas del reloj para aumentar la tensión de
la cadena.
MANTENIMIENTO
RANURA DE
LA BARRA
ESLABONES DE
IMPULSIÓN DE LA
CADENA
LEVANTE LA PUNTA DE LA BARRA GUÍA PARA
REVISAR LA HOLGURA DE LA CADENA
Fig. 27
Fig. 31
PARTES
PLANAS
ORIFICIO DE LA
ESPIGA TENSORA
DE LA CADENA
PERNOS DE
MONTAJE DE LA
BARRA
ESPIGA TENSORA
DE LA CADENA
PERILLA DE
FIJACIÓN
DE LA COBERTURA
DE LA CADENA
COBERTURA
DE LA
CADENA
PERILLA DE TENSADO
DE LA CADENA
TUERCAS DE
MONTAJE DE LA
BARRA
Fig. 28
Fig. 29
Fig. 30
≈ 1,25 mm (0,050 pulg.)
≈ 1,27 mm (0,050 pulg.)
Fig. 32
