ii

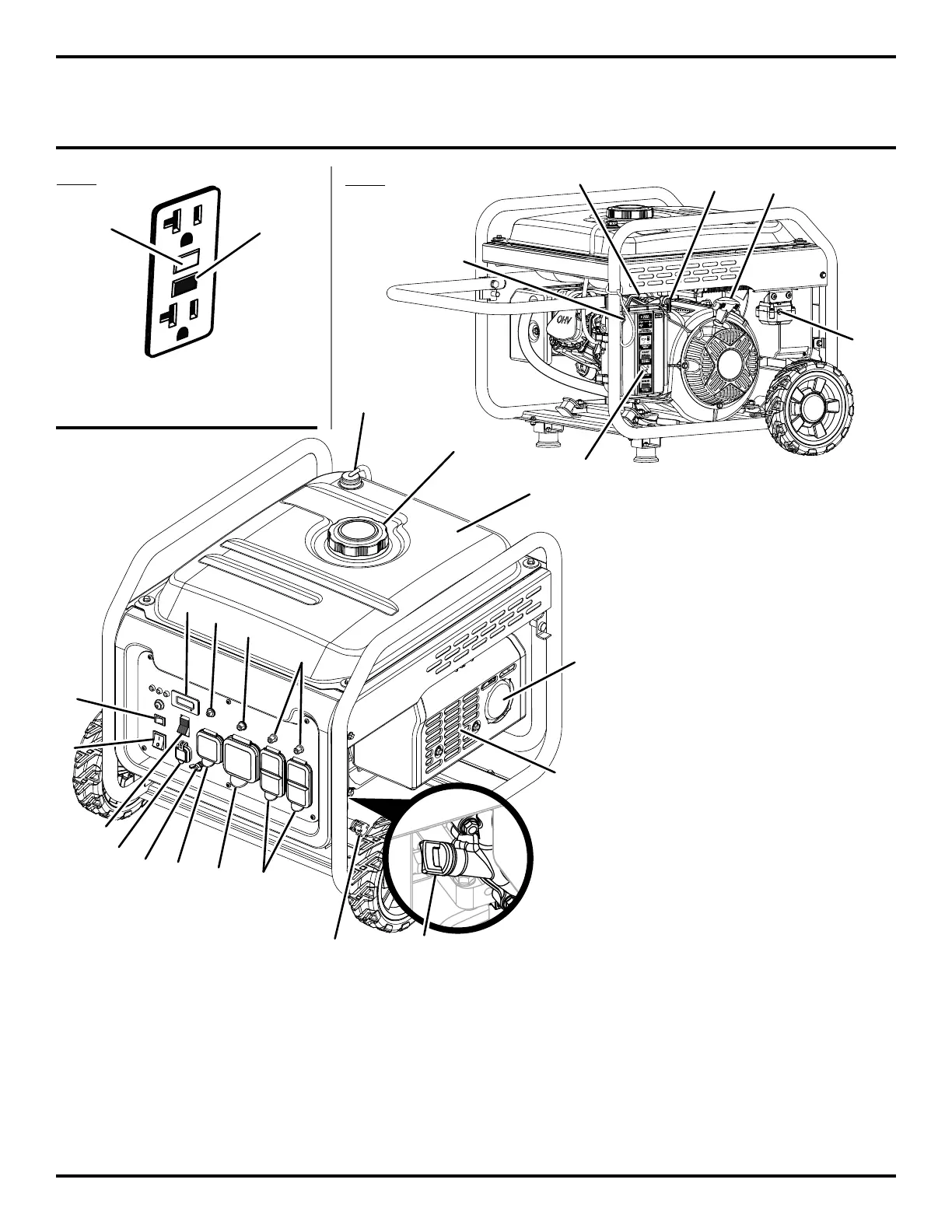

See this fold-out section for all of the figures referenced in the operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les figures mentionnées dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas las figuras a las que se hace referencia en el manual del operador.
Fig. 2
A - Handle lock pin (goupille de blocage de la
poignée, pasador de seguro del mango)
B - Fuel cap (réservoir de carburant d’essence, tapa
del tanque de combustible)
C - Fuel tank (réservoir de carburant, tanque de
combustible)
D - Ground terminal (borne de terre, terminal de
conexión a tierra)
E - 120V AC circuit breaker (disjoncteur de C.A. de
120 V, disyuntor de circuito de CA 120V)
A
A - Reset button (bouton réinitialiser, botón de
reajuste)
B - Test button (bouton de test, botón de prueba)
Fig. 1
B
K
H
E
A
C
B
P
G
X
L
I
T
Y
O
F
N
M
R
W
U
Q
S
D
V
F - 120V 20A AC duplex GFCI protected receptacles
(prises doubles 120V 20A AC protégées par un
disjoncteur de fuite à la terre (GFCI), receptáculos
con protección GFCI dúplex de CA de 120 V y
20 A )
G - 120V AC circuit breaker (disjoncteur de C.A. de
120 V, disyuntor de circuito de CA 120V)
H - 120V 23A / 240V 23A AC receptacle (120 V 23 A
/ 240 V 23 A prise CA, receptáculo de CA de 120
V y 23 A / 240 V y 23 A)
I - CO sensor LED (Voyant DEL capteur de CO, LED
del sensor de CO)
J - Oil cap/dipstick (bouchon/jauge d’huile, tapa de
relleno de aceite/varilla medidora de aceite)
K - Oil drain plug (huiler le bouchon d’égout, tapón
de drenaje del aceite)
L - Digital display (affichage numérique, pantalla
digital)
M - Recoil starter grip (poignée du démarreur à
rappel, mango del arrancador retráctil)
N - Air filter (filtre à air, filtro de aire)
O - Choke lever/fuel valve (levier d’étrangleur/
robinet de carburant, palanca del anegador/
válvula de combustible)
P - Fuel tank vapor vent (évent de vapeur du
réservoir de carburant, respirador del vapor del
tanque de combustible)
Q - Muffler (silencieux, silenciador)
R - Fuel valve (robinet de carburant, válvula de
combustible)
S - Spark screen (pare-étincelles, parachispas)
T - Engine stop switch (interrupteur d’arrêt du
moteur, interruptor de apagado del motor)
U - 120V 30A AC RV receptacle (prise RV 120V 30A
CA, receptáculo de CA para RV de 120 V y 30 A)
V - USB charging port (port de charge USB, puerto
de carga USB)
W - Auto idle switch (mode de marche au ralenti
automatique, ralentí automático)
X - 120/240V AC circuit breaker (disjoncteur de
C.A. de 120 / 240 V, disyuntor de circuito de CA
120/240V)
Y - Outlet selector (sélecteur de prise, selector de
salida)
J
