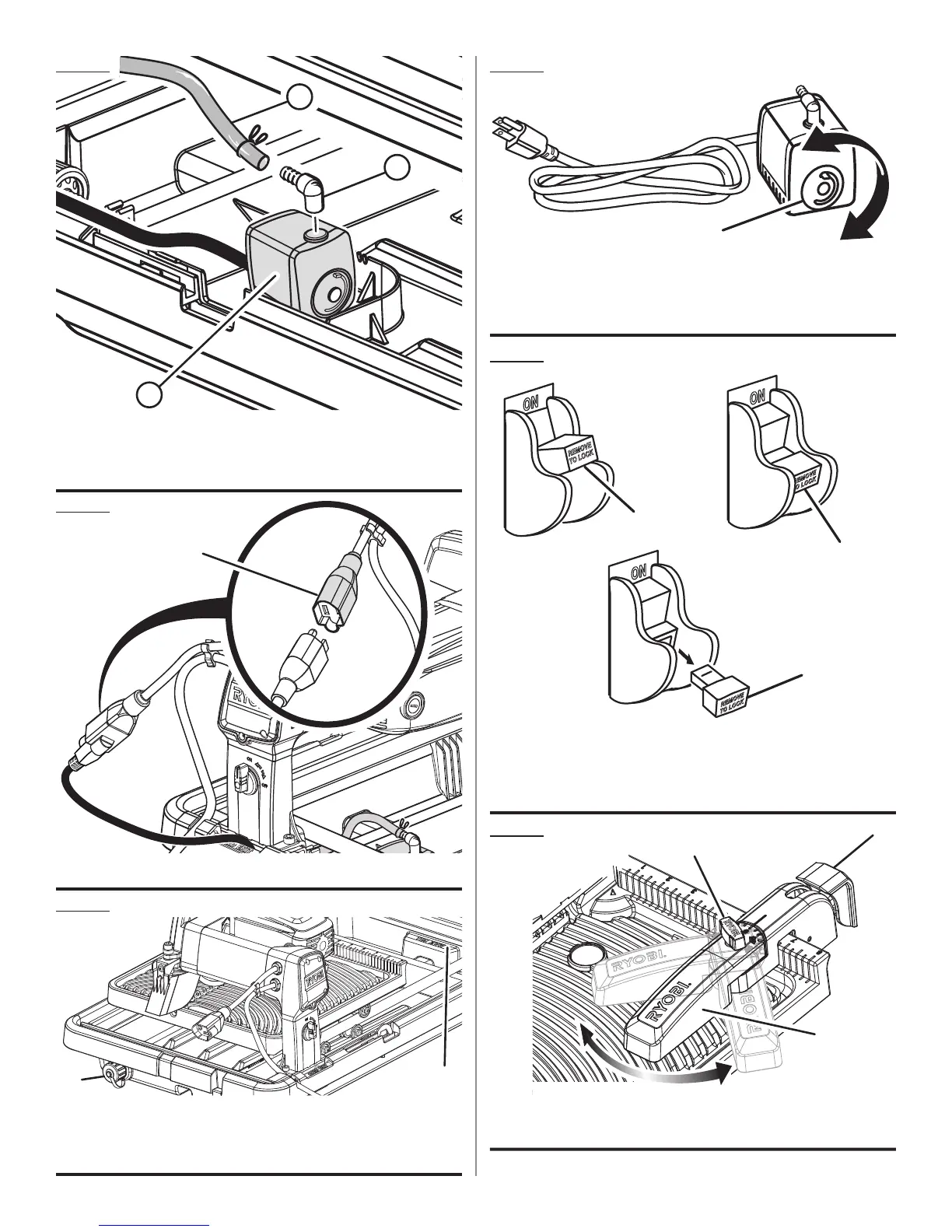

Ryobi WS731 - Page 21

21
MAX
MIN
Fig. 23
A - Switch on (commutateur en position de marche, interruptor en posición
de encendidoI)
B - Switch off (commutateur en position d"arrôt, interruptor en posición
de apagado)
C - Switch key removed (clé de commutateur, llave del interruptor retirada)
A
B
C
Fig. 24
A
B
C
A - Rip guide (guide de bord, guía de borde al hilo)
B - Lock knob (bouton de verrouillage, perilla de fijación)
C - Lever (levier, palanca)
A
Fig. 19
A - Clear hose (transparent le tuyau, manguera transparente)
B - 90° fitting (raccord de 90°, conexión de 90°)
C - Water pump (not included) [pompe d’eau (non incluses), bomba de
agua (no incluye)]
Fig. 20
A - Rubber boot (gaine caoutchoutée, botas de goma)
Fig. 22
A - Water flow selector (sélecteur d’eau le flux, control de agua el flujo)
B - Max (maximales, máx.)
C - Min (minimales, mín.)
A
B
C
A
B
C
Fig. 21
A - Drainage output cap (casquette de la sortie de vidanger, tapa de la
salida de desagüe)
B - Max water fill line (l’eau maximum remplit la ligne, agua máxima llena
la línea)
A
B
