Sachs SA 340 - Page 20

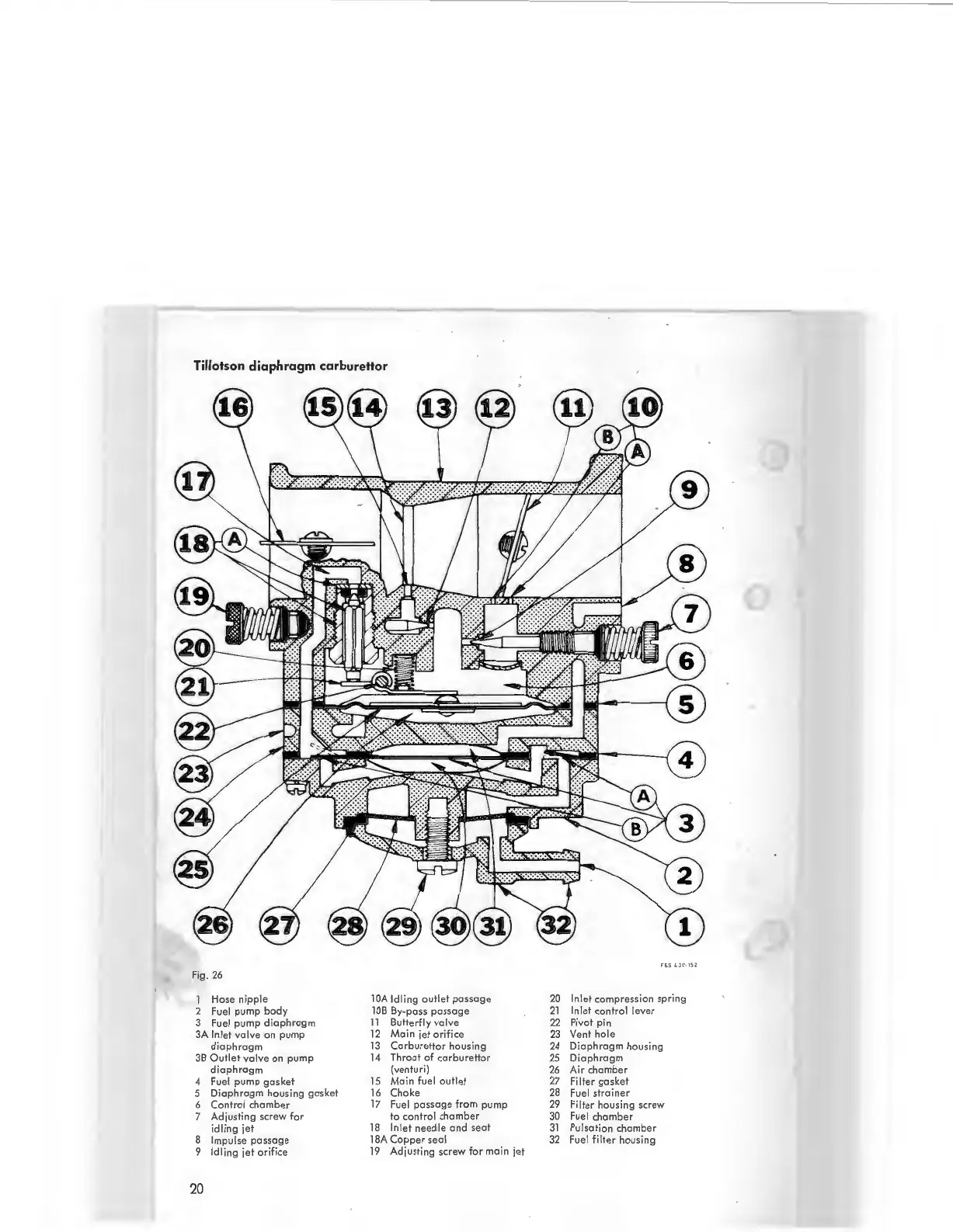

Tillotson diaphragm carburettor
Fig. 26
l Hose nipp le
2
Fu e l pump body
3 Fu e l pump d ia ph ragm
3A In let valve on pump
diaphragm
3B Outl et valve o n pump
diaphragm
4 Fue l pump gaske t
5
Diaphragm ho using ga sket
6
Con t ro l chambe r
7 Adjus
ting screw for
idling jet
8
I
mpu l se passage
9 Idling jet or ifi ce
20
l OA I dling outl et passag e
lOB By-pass passa ge
ll Butte rf ly va l ve
12 Ma in je t orifice
13 Carbu ret tor ho using
14 Thr
oa t of co rbur e tt or
(v e nturi)
15 Mai n fu el outlet
16 Choke
17 Fu el passage from pu mp
to co n trol c hamb e r
18
Inl
et needle a nd sea t
l8A Copper sea l
19 Ad j usting sc r ew lo r ma in j et
H. SI.JO 1!.1
20 I nle t c ompr ession spring
21 Inle t co n tro l l eve r
22
23
24
25
26
27
28
29
30
31
32
Pivot
pin
Vent ho le
Diaph r ag m hou si ng
Di ap h ragm
Air chamber
Filte r gas ket
Fu el st rai ner
Filt er h ousing screw
Fue l chamber
Pul sa ti on cha m ber
Fue l filt er ho using
