AVERTISSEMENT Ces pompes fonctionnent avec un réservoir non
aéré. Si le réservoir est soumis à une pression élevée, le carter risque
d’éclater et de causer des blessures et (ou) des dégâts matériels. NE
JAMAIS essayer de renvoyer au réservoir plus d’huile qu’il ne peut en
contenir.
INSTALLATION
Raccordement de la pompe
1.
Visser le flexible dans l’orifice de la pompe. Entourer le raccord de flexible de 11/2
tour de ruban Téflon (ou utiliser un matériau d’étanchéité qui convient), en ne
couvrant pas le premier filet afin d’éviter que des lambeaux de ruban pénètrent dans
le circuit hydraulique et causent des dégâts. Couper les parties qui dépassent.
2. Par mesure de prudence et pour permettre de surveiller la pression plus aisément,
poser un manomètre sur la conduite sortant de la pompe.
3. Raccorder le ou les flexibles au vérin ou outil.
Aération de la pompe
Position de la pompe
NOTE :
Quand la pompe est utilisée en position verticale, le côté flexible doit être dirigé
vers le bas sinon la pompe risque d’attirer de l’air et de ne pas donner la
pression qui convient.

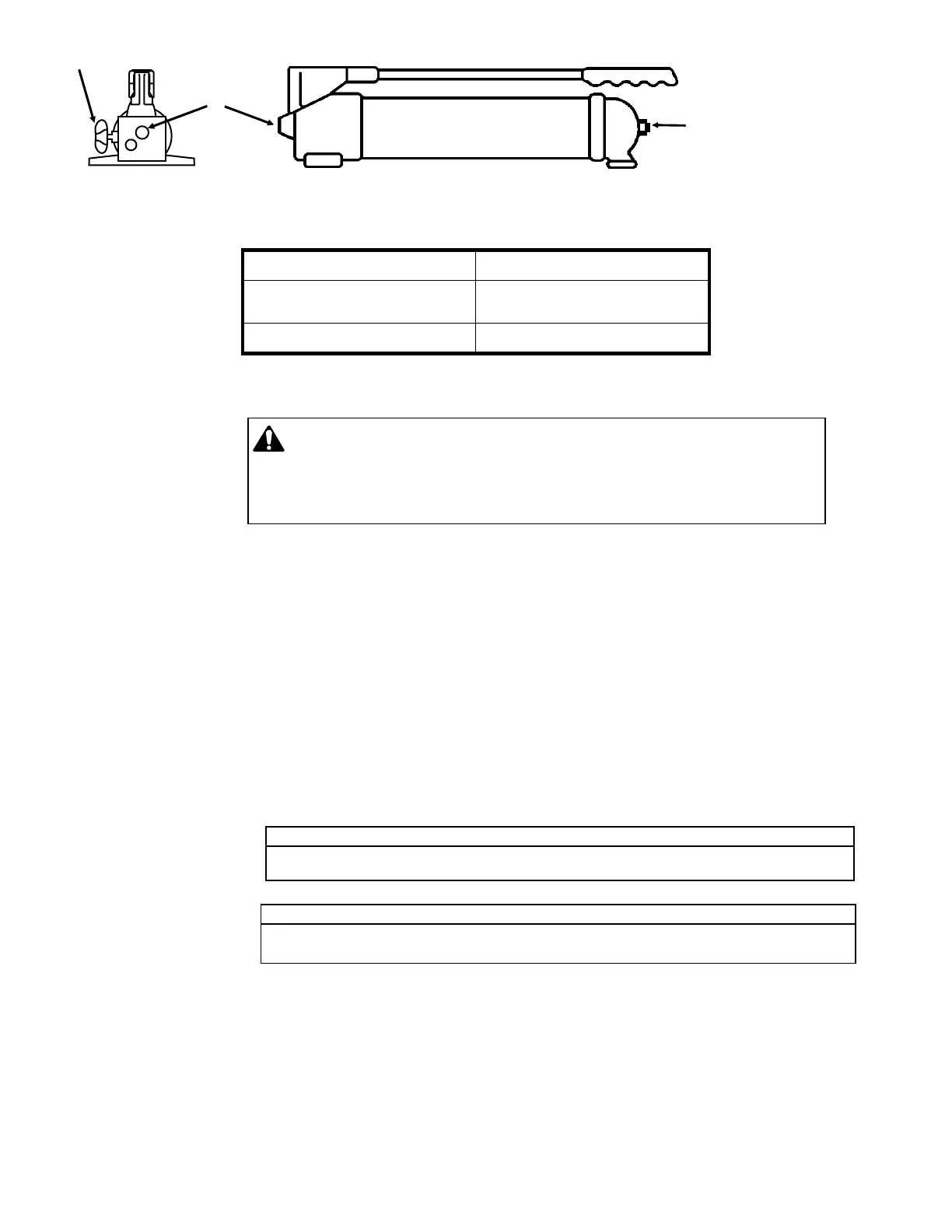

A
Robinet dedécharge
B
Orifice de sortie
3
/
8
NPTF
C
Bouchon deremplissage
C
Figure 1
A
B
OPTIONS D’AERATION
HC-15 . . . . . . . . . . . . . . . . non aéré
POSITION DE SERVICE
HC-15 . . . . . . . . . . . . sans importance
8
