ANULANDO O BLOQUEIO DE ABASTECIMENTO

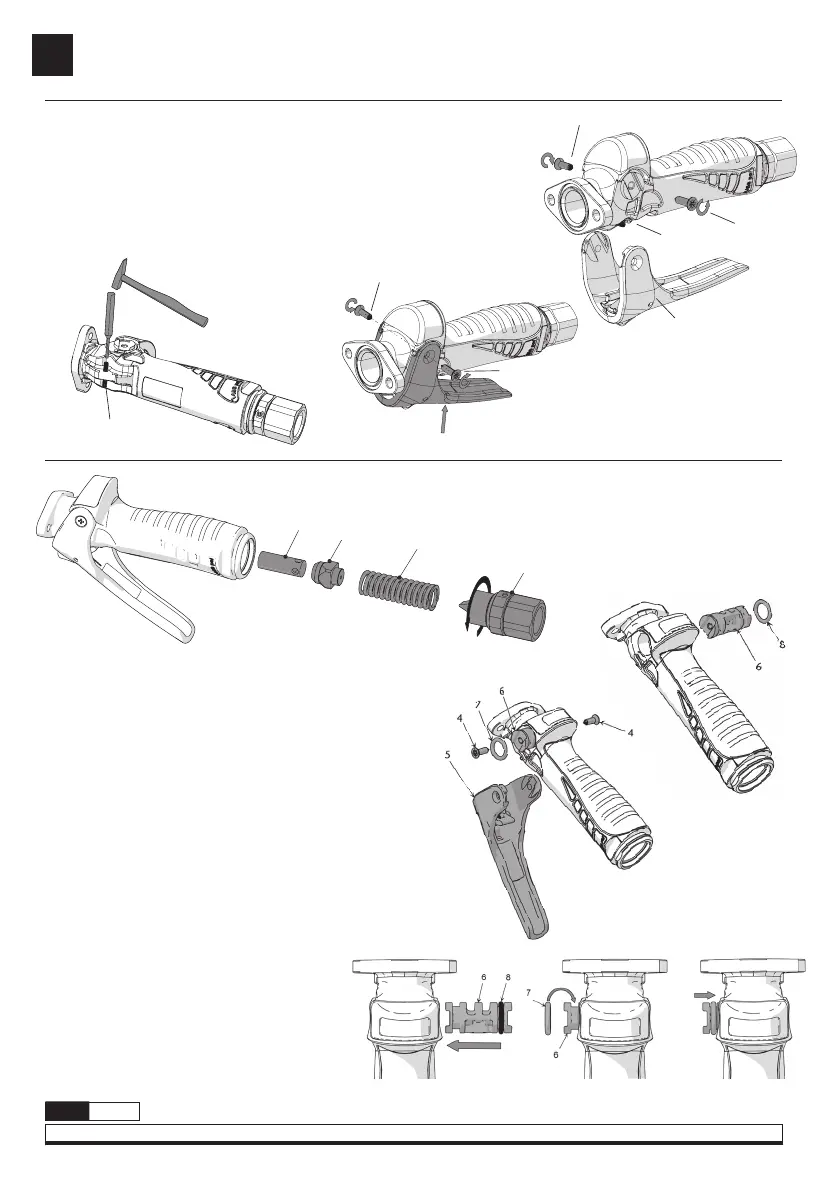

Seguir o seguinte procedimento para desmontar o dispositivo:
• Afrouxar os parafusos laterais (2) de fixação ao gatilho (3) e retira-los.
• Com ajuda de um martelo e uma chave turquesa, retirar o dispositivo (1).
• Montar novamente o gatilho (3) e apertar os parafusos (2).
• Verificar se o gatilho abre e fecha corretamente.
• Apertar excessivamente os parafusos (2) pode bloquear o gatilho.
1
2
3
2
1
2
2
MANUTENÇÃO
• Desrosquear e retirar o giratório da entrada do gatilho (1)
para retirar a mola (2), a válvula (3) e o empurrador (4).
1
4
3
2
DESMONTAGEM DO EIXO DE GIRO
• Primeiramente, desmontar a válvula, segundo escrito
no capitulo anterior.
• Em seguida, retirar os parafusos do eixo de giro (4), e
remover a alavanca do gatilho (5). Para não danificar as
vedações, puxar o eixo de giro pela extremidade (6) até
que o anel de vedação se solte sozinho (7). Retirar o
anel de vedação (7), remover totalmente o eixo juntos
com o outro anel de vedação (8), pelo lado contrario.
• A montagem deve se proceder no sentido inverso dos
passos descritos acima, colocando total atenção na
colocação dos anéis de vedação do eixo de giro.
• Para não danificar os anéis de vedação na
montagem do eixo de giro, deve-se colocar
somente uma vedação (8) no eixo (6) e introduzir
o eixo no gatilho pela extremidade sem a
vedação. Deslizar o eixo até que a extremidade
do eixo chegue ao outro lado do gatilho, com
cuidado para proteger o encaixe das vedações.
Colocar os anéis de vedação (7) e colocar o eixo
em sua posição correta.
