МОНТАЖ И УСТАНОВКА

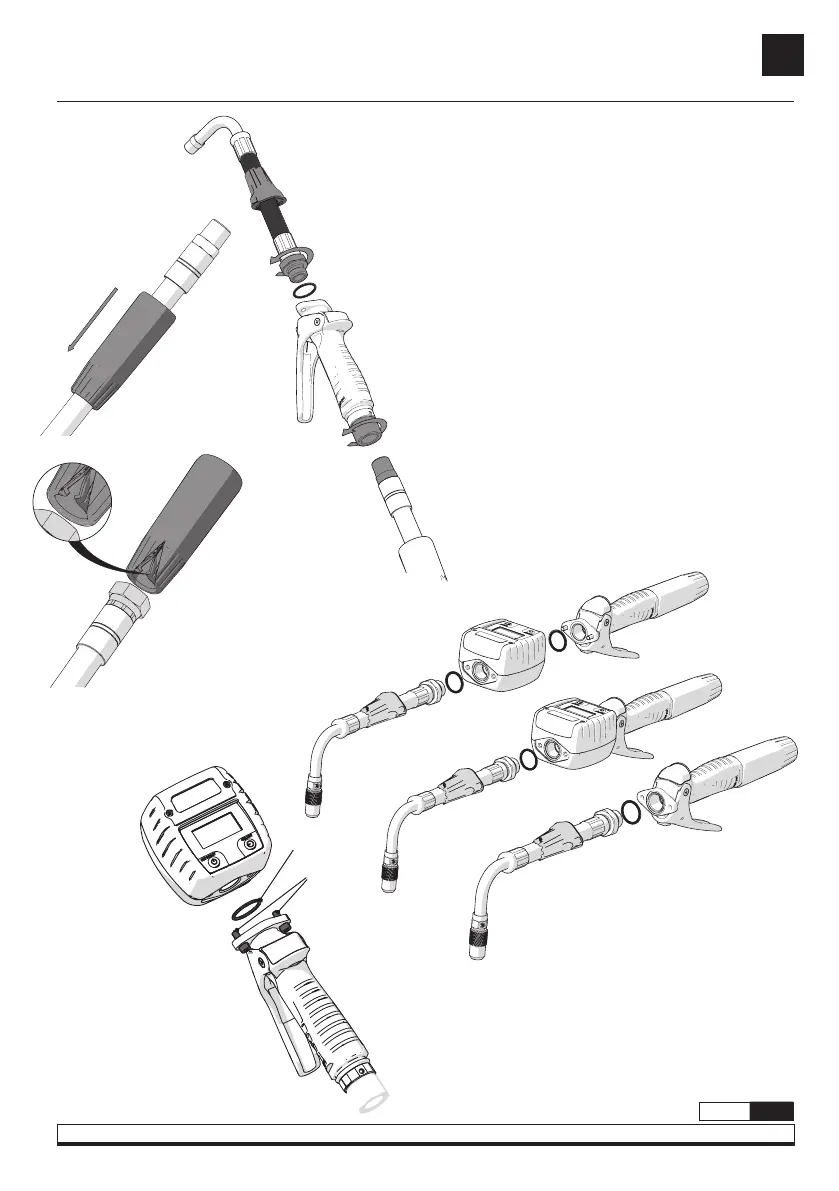

Рис. 1
Рис. 2
Рис. 3
• Чтобы обеспечить герметичность, выходной
патрубок следует устанавливать с помощью
предоставленного уплотнительного кольца,
обращая внимание на положение уплотнительного
кольца в корпусе фланца. Смазать уплотнительное
кольцо перед монтажом (рис. 4).
• Прикрепить поворотную крышку к корпусу перед
установкой масляного пистолета в системе.
• Поворотная крышка совместима с 1/2» шлангами
со штыревым неподвижным контактом или
накидной гайкой (рис. 1).
• В зависимости от типа контакта шланг может
потребоваться для открытия конца поворотной
крышки и ее прохождения через шланг. Поворотная
крышка имеет прорезь на конце, чтобы упростить
ее открытие (рис. 2).
• Чтобы подключить пистолет к сети, следует
закрепить корпус пистолета и конец шланга и при
этом поворачивать свободный конец поворотного
соединения вплоть до достижения необходимого
крутящего момента (рис. 3).
• Расходомер можно прикрепить к пистолету с
помощью фланца.
• Для монтажа следует использовать уплотнительное
кольцо (1) размером 24 x 2 мм и два винта (2) M5 x 14.
1
2
Рис. 4
