ОТМЕНА БЛОКИРОВКИ ПОДАЧИ ЖИДКОСТИ

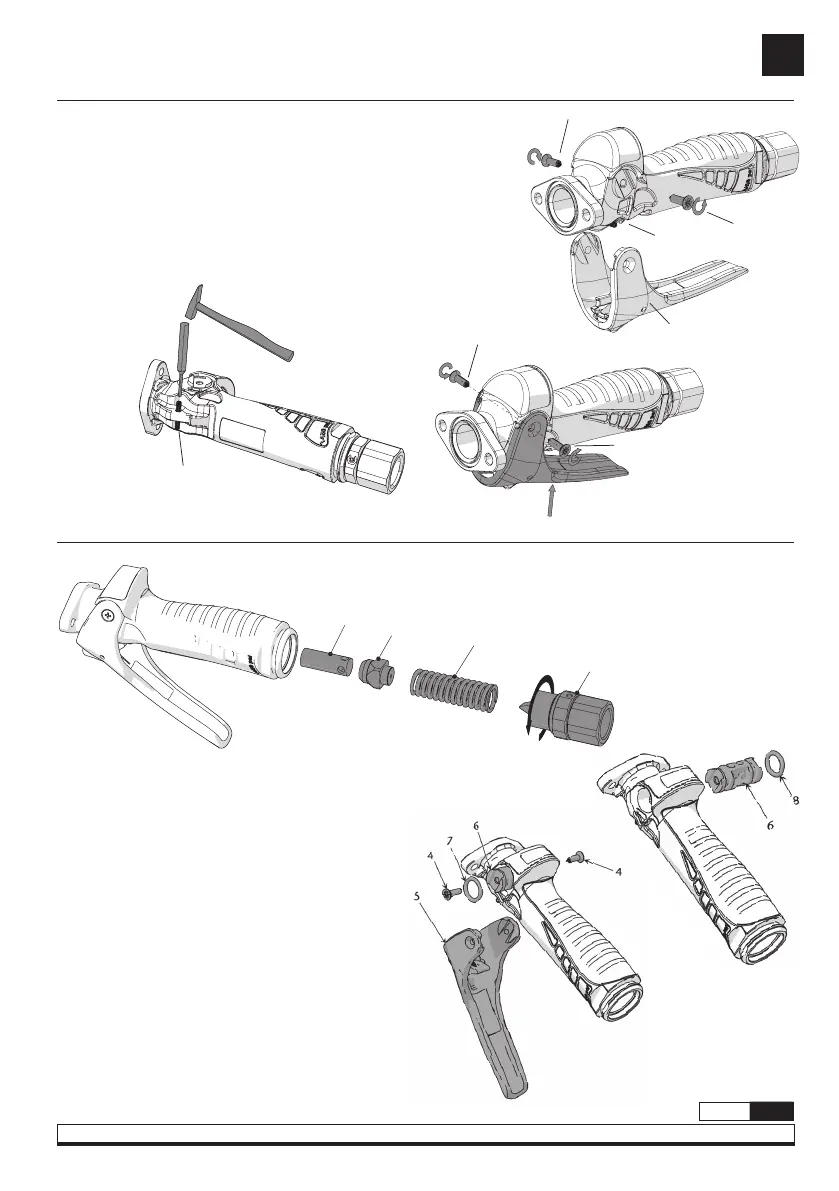

Порядок удаления штифта:
• Ослабить крепежные винты (2) спускового механизма и нажать
на спусковой механизм (3).
• С помощью молотка и пробойника удалить штифт (1).
• Обратно собрать спусковой механизм (3) и затянуть винты (2).
• Убедиться, что спусковой механизм должным образом
открывается и закрывается. Чрезмерное затягивание винтов (2)
может привести к блокировке спускового механизма.
1
2
3
2
1
2
2
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
• Ослабить и удалить поворотное соединение (1).
Затем удалить пружину (2), клапан (3) и стержень (4).
1
4
3
2
СНЯТИЕ КУЛАЧКА
• Сначала следует разобрать клапан в порядке,
который описывается в предыдущем разделе.
• Затем следует вынуть винты кулачка (4) и удалить
спусковой механизм (5). Чтобы не допустить
повреждения уплотнительных колец, следует
вытолкнуть кулачок (6) в одну сторону до тех пор,
пока не будет видно только уплотнительное
кольцо этой стороны (7). Удалить уплотнительное
кольцо (7) и затем полностью вынуть кулачок с
другим уплотнительным кольцом (8) на
противоположной стороне.
• Чтобы собрать устройство, следует выполнить
те же действия в обратном порядке, обращая
особое внимание на сборку уплотнительных
колец кулачка.
