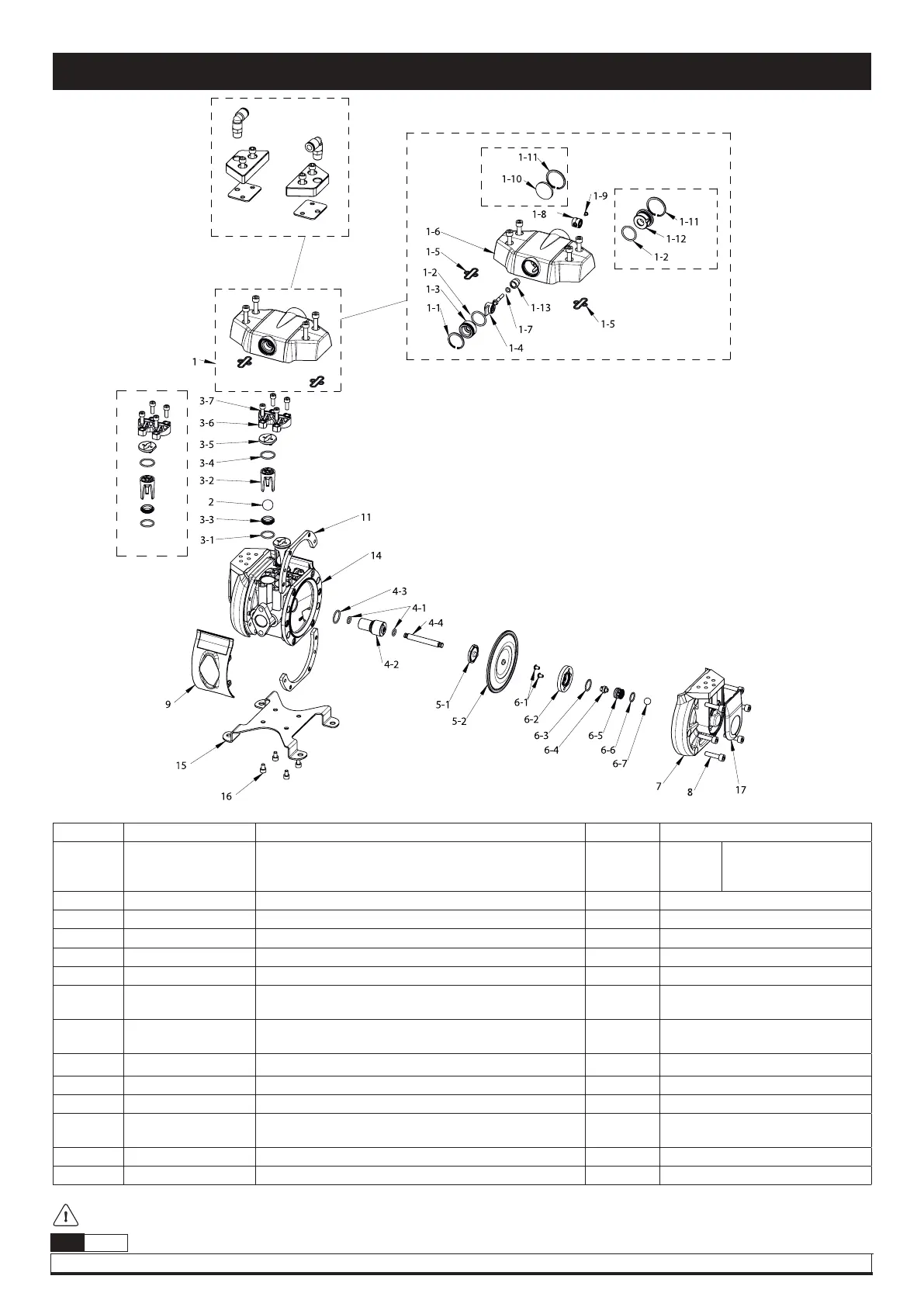

Despiece y repuestos de la bomba
DF30 Y DF30T
Nº Referencia Descripción Cant. Nota
1 Tabla 1 Motor de aire 1 Opciones:
Escape normal
Escape conducido
Pilotaje externo
2 Tabla 2 Bolas -
3 Tabla 3 Asiento / Junta / Jaula -
4 Tabla 4 Casquillo / Junta / Eje -
5 Tabla 5 Diafragmas -
6 Tabla 6 Sensor de aire - No disponible con pilotaje externo
7
755117 /
855685
Tapas de diafragma serie metálica /
Tapas de diafragma serie no metálica
2 (No se vende como kit)
8
940380 /
940072
Tornillo tapas diafragma serie metálica /
Tornillo tapas diafragma serie no metálica
12 (No se vende como kit)
9 Tabla 9 Carenas 2 (No se vende como kit)
11 855420 Arandela cámaras 4 (No se vende como kit)
14 Tabla 14 Cuerpo 1 (No se vende como kit)
15 855414/855687
Soporte de la bomba serie metálica /
Soporte de la bomba serie plástica
1 (No se vende como kit)
16 940319 Tornillos de soporte 4 (No se vende como kit)
17 855646 Cover 2 (No se vende como kit)
El distribuidor de aire se
vende como kit.
Ensamblado y verificado en
Samoa Industrial.
NOTA: Para identificar el kit necesario para su bomba, busque el código de la misma, si este código es del tipo 55XXXX vaya a la pág. 33, si es de tipo
DFXXXXXXXXX vaya a la página 34.
