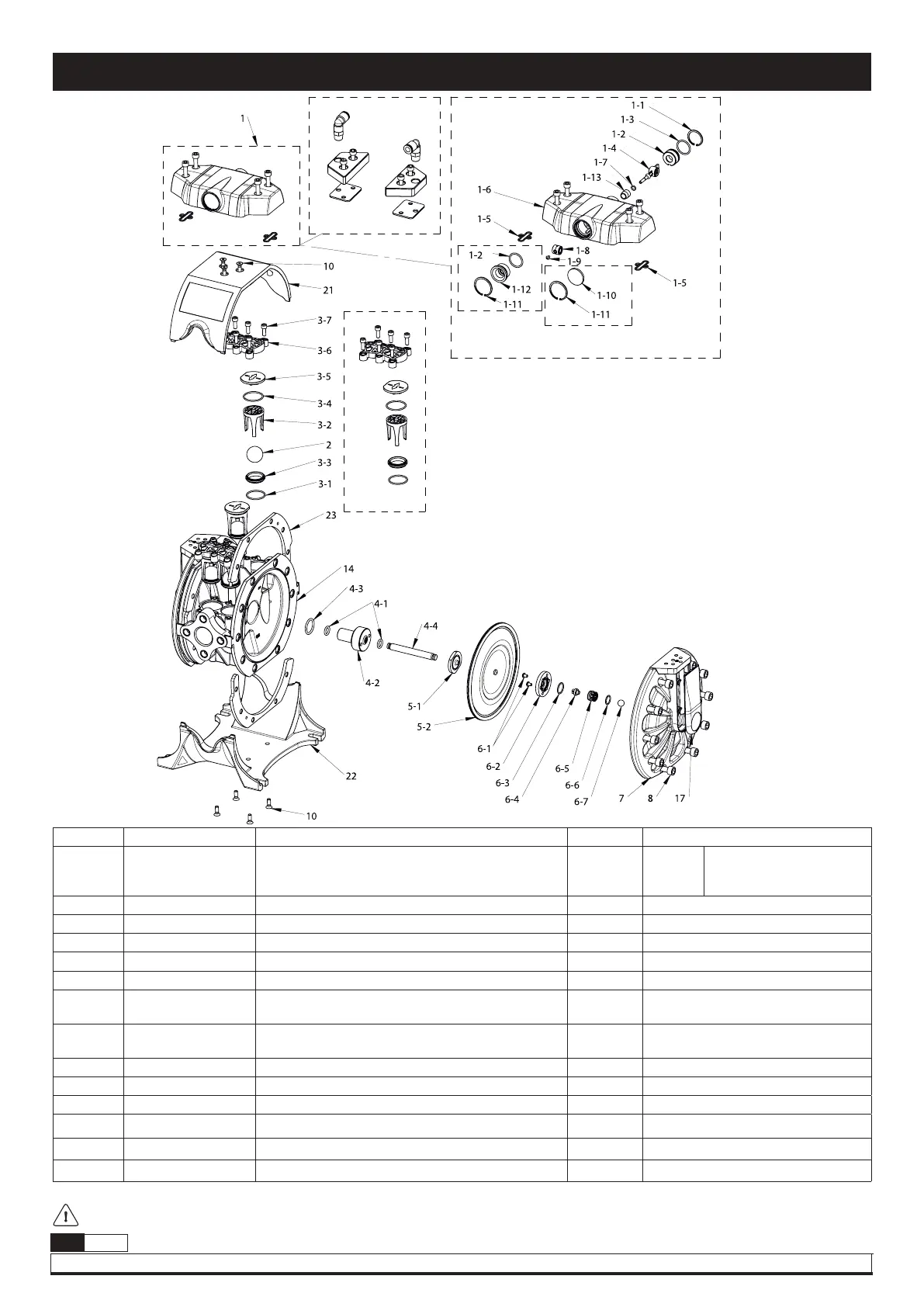

Despiece y repuestos de la bomba
DF100 COMPOSITE
Nº Referencia Descripción Cant. Nota
1 Tabla 1 Motor de aire 1 Opciones:
Escape normal
Escape conducido
Pilotaje externo
2 Tabla 2 Bolas -
3 Tabla 3 Asiento / Junta / Jaula -
4 Tabla 4 Casquillo / Junta / Eje -
5 Tabla 5 Diafragmas -
6 Tabla 6 Sensor de aire - No disponible con pilotaje externo
7
755111 /
894621
Tapas de diafragma serie metálica /
Tapas serie no metálica
2 (No se vende como kit)
8
940334 /
940086+942158
Tornillo tapas diafragma serie metálica /
Serie no metálica
20 (No se vende como kit)
10 940914 Tornillos carenas 7 (No se vende como kit)
14 Tabla 14 Cuerpo 1 (No se vende como kit)
17 855604 Embellecedor 2 (No se vende como kit)
21 Tabla 9 Carena superior 1 (No se vende como kit)
22 Tabla 9 Carena inferior 1 (No se vende como kit)
23 855416 Arandela de apriete 4 *Solo disponible para bombas plásticas
El distribuidor de aire se
vende como kit.
Ensamblado y verificado en
Samoa Industrial.
Pilotaje externo
Escape conducido
Escape normal
Tabla 3
NOTA: Para identificar el kit necesario para su bomba, busque el código de la misma, si este código es del tipo 55XXXX vaya a la pág. 33, si es de tipo
DFXXXXXXXXX vaya a la página 34.
