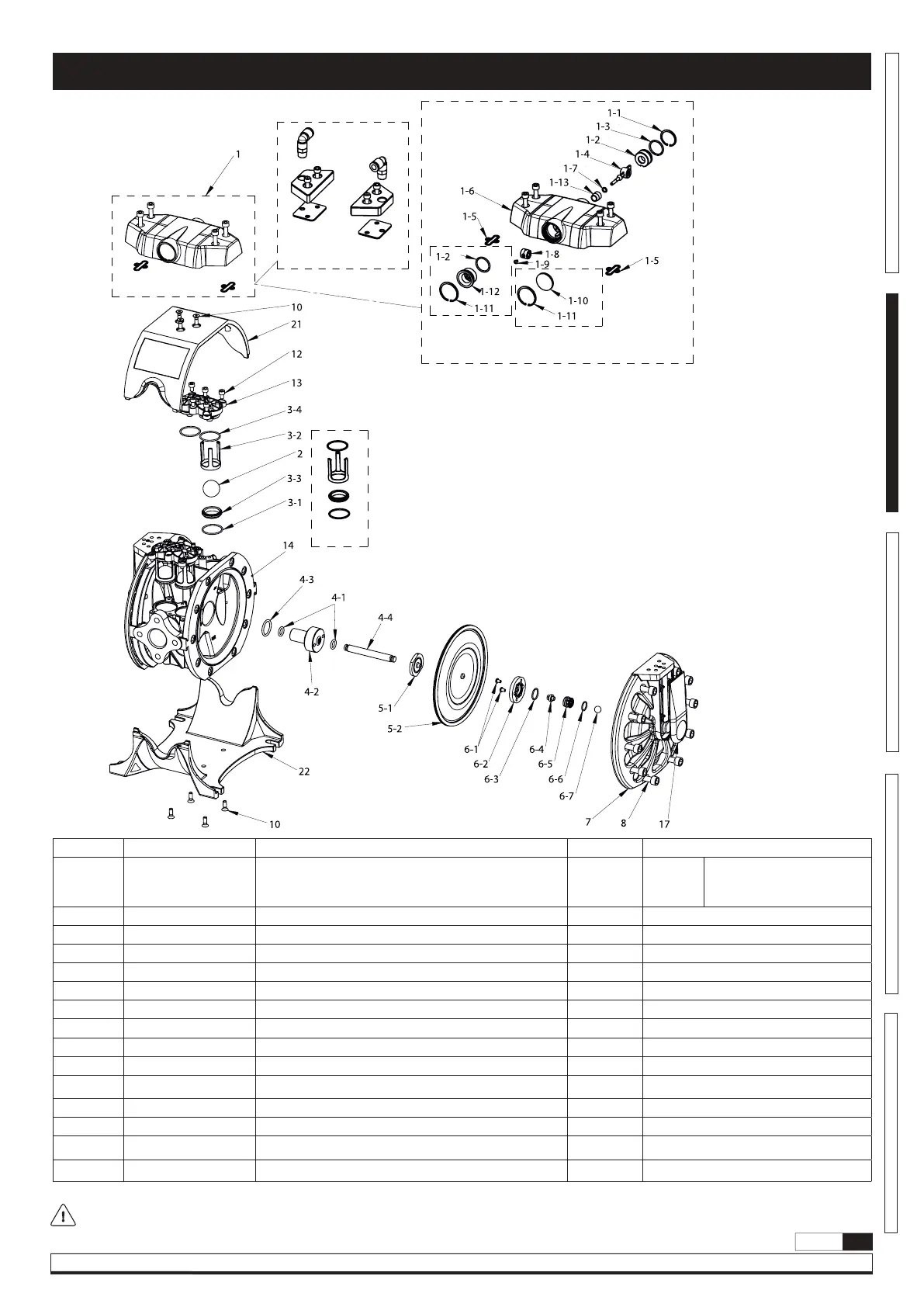

Despiece y repuestos de la bomba
DF100 METÁLICA
Nº Referencia Descripción Cant. Nota
1 Tabla 1 Motor de aire 1 Opciones:
Escape normal
Escape conducido
Pilotaje externo
2 Tabla 2 Bolas -
3 Tabla 3 Asiento / Junta / Jaula -
4 Tabla 4 Casquillo / Junta / Eje -
5 Tabla 5 Diafragmas -
6 Tabla 6 Sensor de aire - No disponible con pilotaje externo
7 755111 Tapas de diafragma 2 (No se vende como kit)
8 940334 Tornillo tapas diafragma 20 (No se vende como kit)
10 940914 Tornillos carenas 7 (No se vende como kit)
12 940319 Tornillos tapas válvula 12 (No se vende como kit)
13 Tabla 13 Tapas válvula 2 (No se vende como kit)
14 Tabla 14 Cuerpo 1 (No se vende como kit)
17 855604 Embellecedor 2 (No se vende como kit)
21 Tabla 9 Carena superior 1 (No se vende como kit)
22 Tabla 9 Carena inferior 1 (No se vende como kit)
El distribuidor de aire se vende
como kit.
Ensamblado y verificado en
Samoa Industrial.
Pilotaje externo
Escape conducido
Escape normal
Tabla 3
NOTA: Para identificar el kit necesario para su bomba, busque el código de la misma, si este código es del tipo 55XXXX vaya a la pág. 33, si es de tipo
DFXXXXXXXXX vaya a la página 34.
