Pumpenkomponenten aus Verbundwerkstoffen/ Komposit
Nr. Teilenr. Beschreibung Menge Bemerkungen
1 Abbildung 1 Wegeventil 1 Optionen:
Normale Abluft
Rückgeführte Abluft
2 Abbildung 2 Kugeln -
3 Abbildung 3 Kugelsitze/ Dichtungsringe/ Kugelführungen -
4 Abbildung 4 Buchse/ Dichtung/ Schubstange -
5 Abbildung 5 Membranen -
6 Abbildung 6 Luftsensoren - Nicht erhältlich in extern gesteuerten Modellen.
7 755117 / 855685
Membranenabdeckung für Pumpen aus Metall/
Pumpen aus Nicht-Metall
2 (Nicht als Satz erhältlich)
8 940380 / 940072
Membranenabdeckungsbolzen für Pumpen aus
Metall/ Pumpen aus Nicht-Metall + Federscheiben
12 (Nicht als Satz erhältlich)
9 Abbildung 9 Pumpenabschirmungen 2 (Nicht als Satz erhältlich)
11 855420 Dichtungsscheiben Membranenabdeckung 4 (Nicht als Satz erhältlich)
14 Abbildung 14 Körper 1 (Nicht als Satz erhältlich)
15 855414 / 855687 Pumpenhalter/ Pumpenhalter aus Nicht-Metall 1 (Nicht als Satz erhältlich)
16 940319 Pumpenhalterbolzen 4 (Nicht als Satz erhältlich)
17 855646 Abdeckung 2 (Nicht als Satz erhältlich)
Das Wegeventil wird als
Kit angeboten. Montage
und Qualitätskontrolle
von Samoa.
Hinweis: Um den korrekten Reparatursatz für Ihre Pumpe zu bestimmen, ermitteln Sie den Pumpenteilecode auf dem Typenschild der Pumpe. Wenn dieser
Code mit 55xxxx beginnt, blättern Sie zu Seite 71; wenn dieser Code mit DFXXXXXXXXXX beginnt, gehen Sie auf Seite 72.
DF30 UND DF30T
Extern gesteuert
Angetriebene Abluft
Normale Abluft

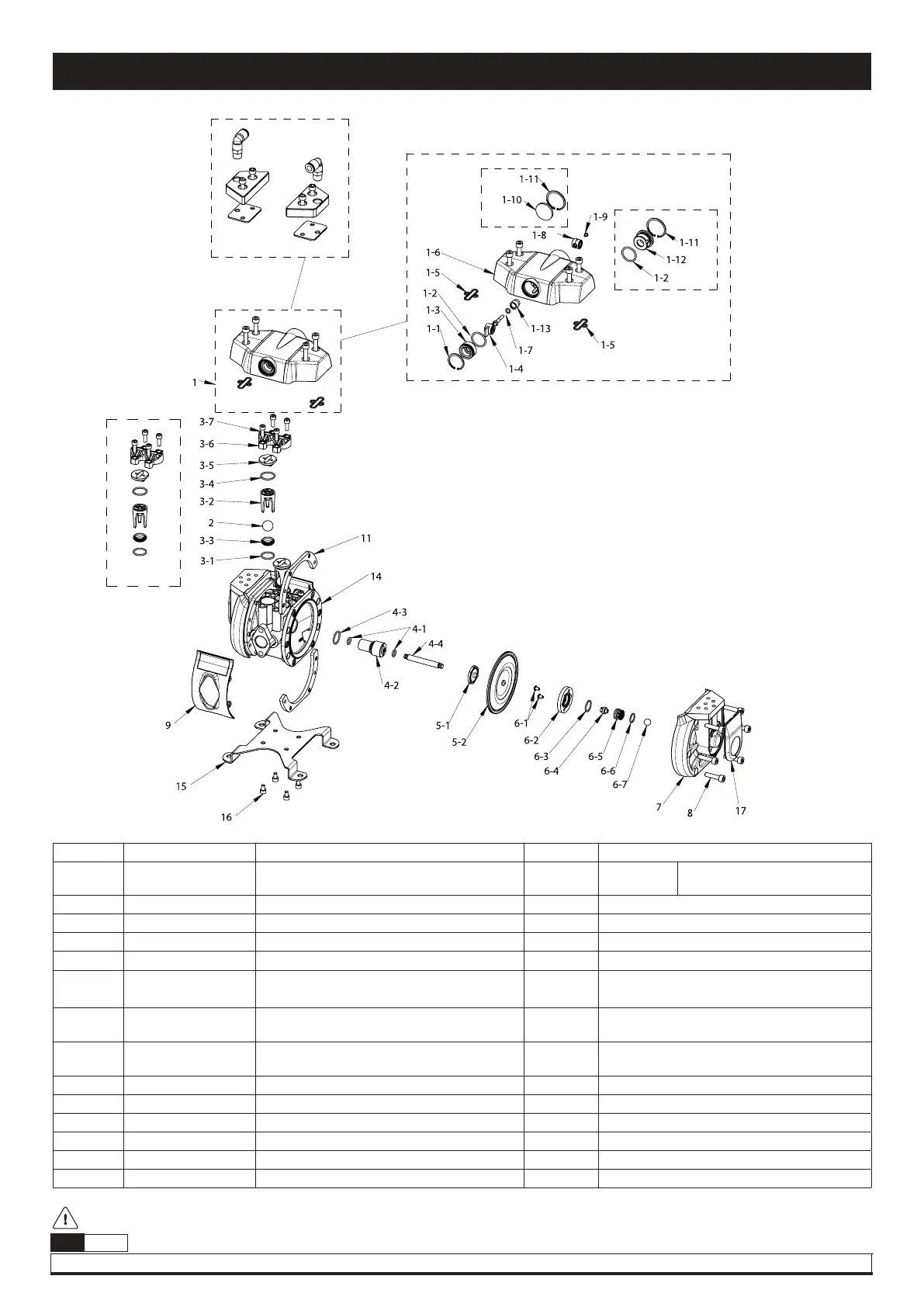

Abbildung 3
