CONEXIÓN TIPO DE LA BOMBA
Esta bomba es auto-cebante. Para cebarla la primera vez, es conveniente
conectar el aire a la bomba incrementando la presión lentamente desde 0

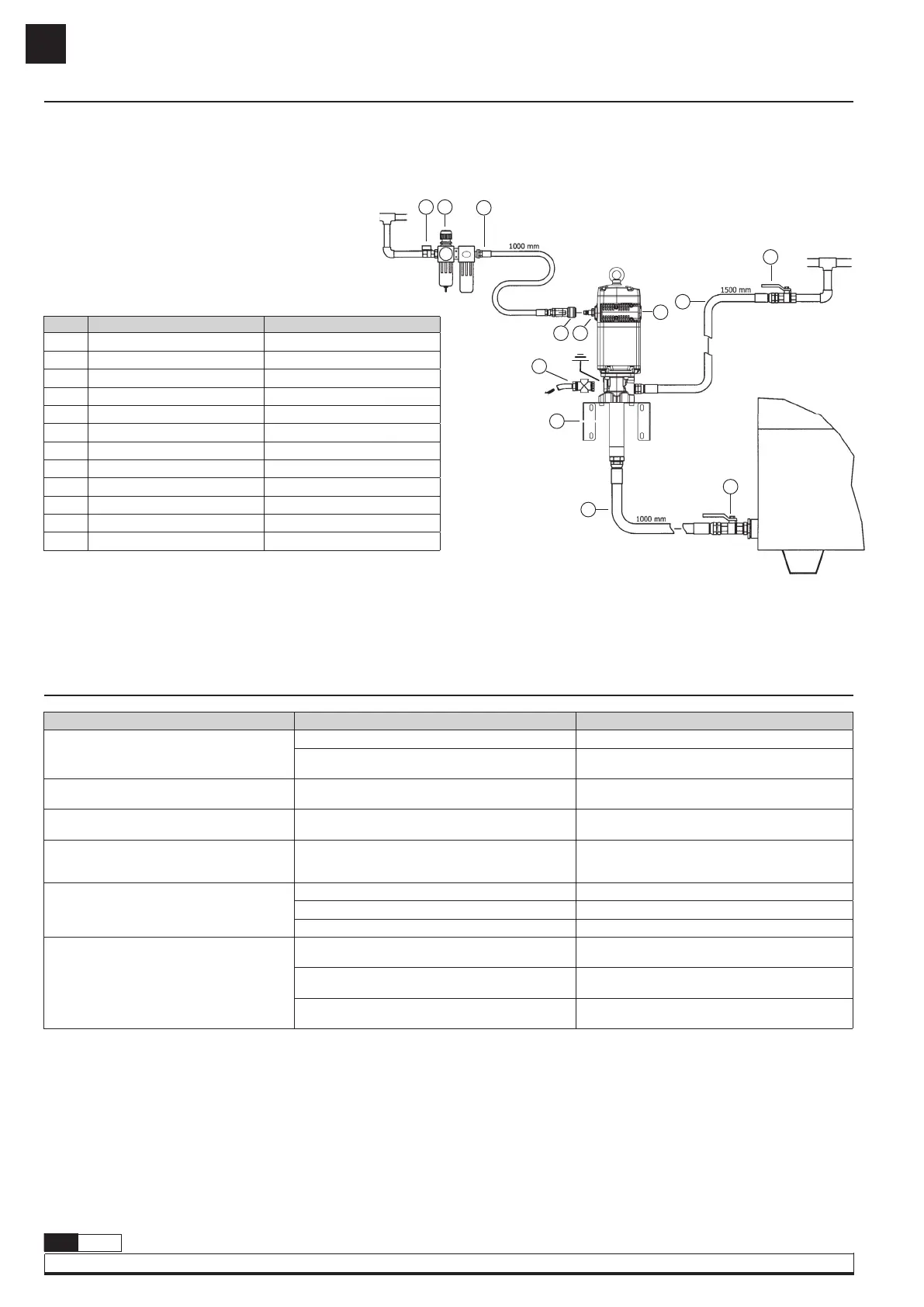

bar a la presión deseada con el regulad A título informativo, se muestra en
la figura 4 una instalación típica con todos los elementos recomendados
para su correcto funcionamiento.
K
I
L
A
B
C
D
E
J
F
G
H
Fig. 4
POS. DESCRIPCIÓN PART NO.
A Válvula de corte de aire 950319+239004
B Filtro regulador 241001
C Manguera de aire 362100
D Enchufe rápido 251412
E Conector rápido 255312
F Bomba 536030
G Válvula de descarga 609008
H Manguera aceite 362303
I Válvula de cierre de aceite 950303
J Soporte mural 360132
K Manguera succión aceite 945724+850769+945724
L Válvula de cierre 950312+945724+945567
ANOMALÍAS Y SUS SOLUCIONES
SÍNTOMAS POSIBLES CAUSAS SOLUCIONES
La bomba no funciona o no hay entrega de
fluido.
Presión de suministro de aire no adecuada. Incremente la presión de aire de suministro.
Algún elemento del circuito de salida está
obstruido o cerrado.
Limpie o abra el circuito de salida.
La bomba empieza a funcionar con mucha
más velocidad.
El depósito está vacío o el nivel está por debajo
del tubo de succión.
Llene el depósito o cale el tubo de succión hasta
llegar al nivel de aceite.
La bomba sigue funcionando aunque se
cierre la salida de fluido.
Existe fuga de fluido en algún punto del circuito. Verifique y apriete o repare.
Pérdida de aceite por el escape de aire, o
por el orificio testigo de fugas en el cuerpo
de fluido.
El aceite ha pasado al motor de aire por desgaste
de la junta de fluido.
Sustituya la junta. Compruebe si el vástago está
rayado y, si así fuera, sustituya el conjunto de
émbolo de aire.
Pérdida de aire por el escape de aire.
Junta del émbolo de aire desgastada. Sustituya la junta.
Junta del pistón sensor desgastada. Sustituya la junta.
Juntas de la corredera inversora desgastadas. Sustituya las juntas.
Disminución del caudal entregado.
Válvula inferior con impurezas.
Desmonte y limpie. Sustituya en caso de
deterioro.
Válvula superior con impurezas.
Desmonte y limpie. Sustituya en caso de
deterioro.
El silenciador está colmatado por impurezas o
lubricante del aire comprimido.
Sustituya el fieltro del silenciador.
PARA CISTERNA
DE ACEITE
NOTA: La presión de alimentación de aire debe estar comprendida
entre 2 y 12 bar (40 - 180 psi) siendo 6 bar la presión recomendada.
La bomba empieza a bombear cuando se abre la válvula de salida, por
ejemplo una pistola de control de aceite.
