AUSTAUSCH VON UNTERBODEN-DICHTUNGEN (ABB. 8)
REPARATUR- UND REINIGUNGSVERFAHREN
Um das Auswechseln der Dichtungen zu erleichtern, empfehlen
wir, die Pumpe am unteren Ende des Hubes anzuhalten.
1. Schrauben Sie den Schlauch (K) vom Materialauslassgehäuse (D) ab.
2. Schrauben Sie den Kolben (J) von der Stange (A) ab. Entfernen Sie die
Kugel (G) und die Unterlegscheibe (H). Die Manschette (I)
wieder anbringen.
3. Die vier Schrauben (E) abschrauben, den Auslasskörper (D) vom
Luftmotor trennen und die beiden Dichtungen (B, F) und den
Führungsring (C) austauschen.
4. In umgekehrter Reihenfolge wieder zusammenbauen, dabei alle
Verbindungen mit Schraubensicherung versehen.
5.HINWEIS: Erforderlichen Dichtungen: Abschnitt AUSTAUSCHKITS.
SIEHE SEITEN: 38, 41 UND 42.
AUSTAUSCHKITS / TECHNISCHE ANGABEN / ABMESSUNGEN

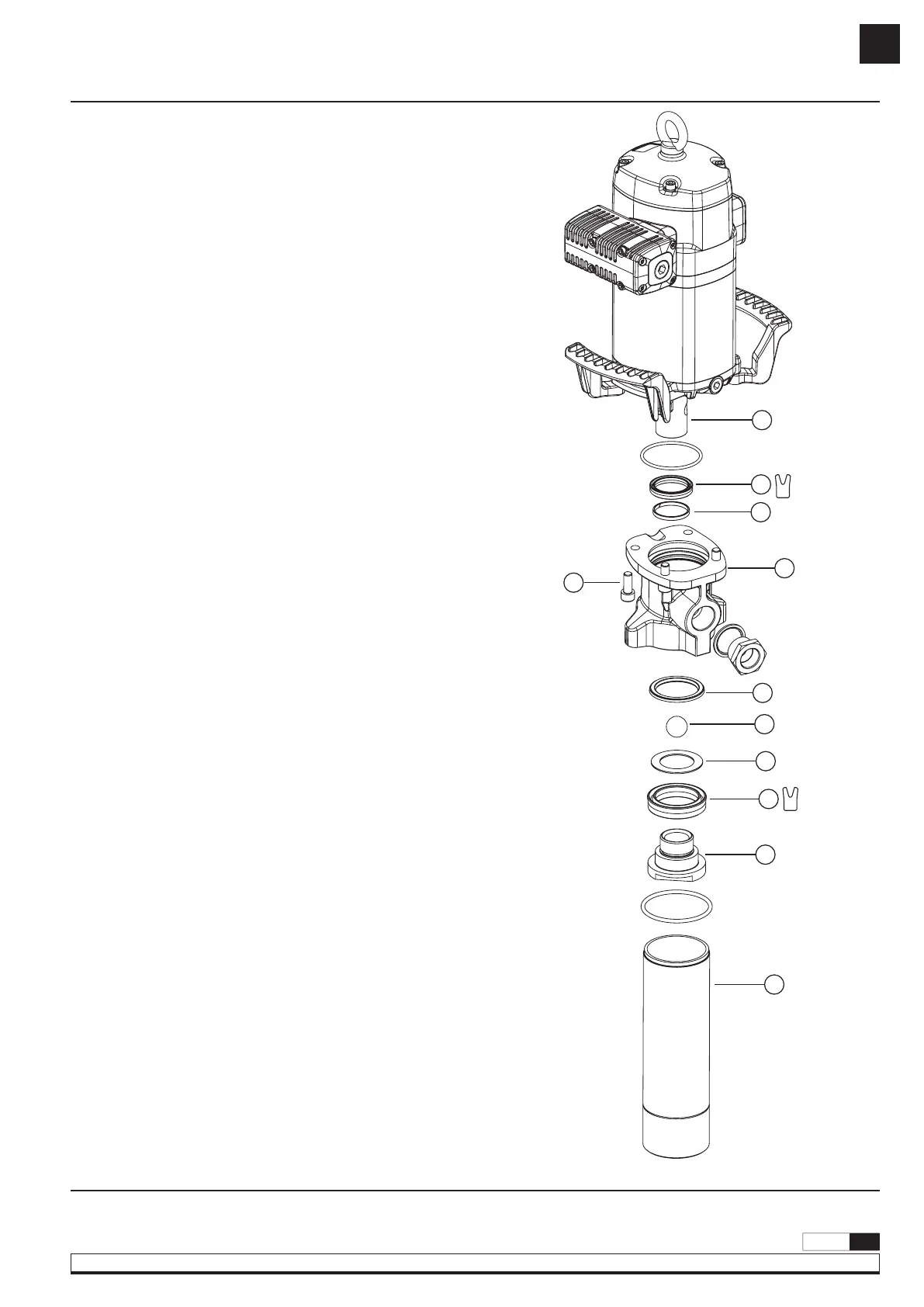

Abb. 7
