ОПИСАНИЕ
Поршневой насос возвратно-поступательного действия с приводом
сжатым воздухом. Это высокопроизводительный насос, который
подходит для любого типа синтетического и нефтяного масла и
может использоваться для снабжения нескольких одновременно
работающих точек раздачи через длинные маслопроводы. При
помощи настенного кронштейна (кат. № 360132) насос этого типа
можно установить на стене. А также прямо на бочку или емкость,
используя специальную всасывающая трубу подходящей длины.

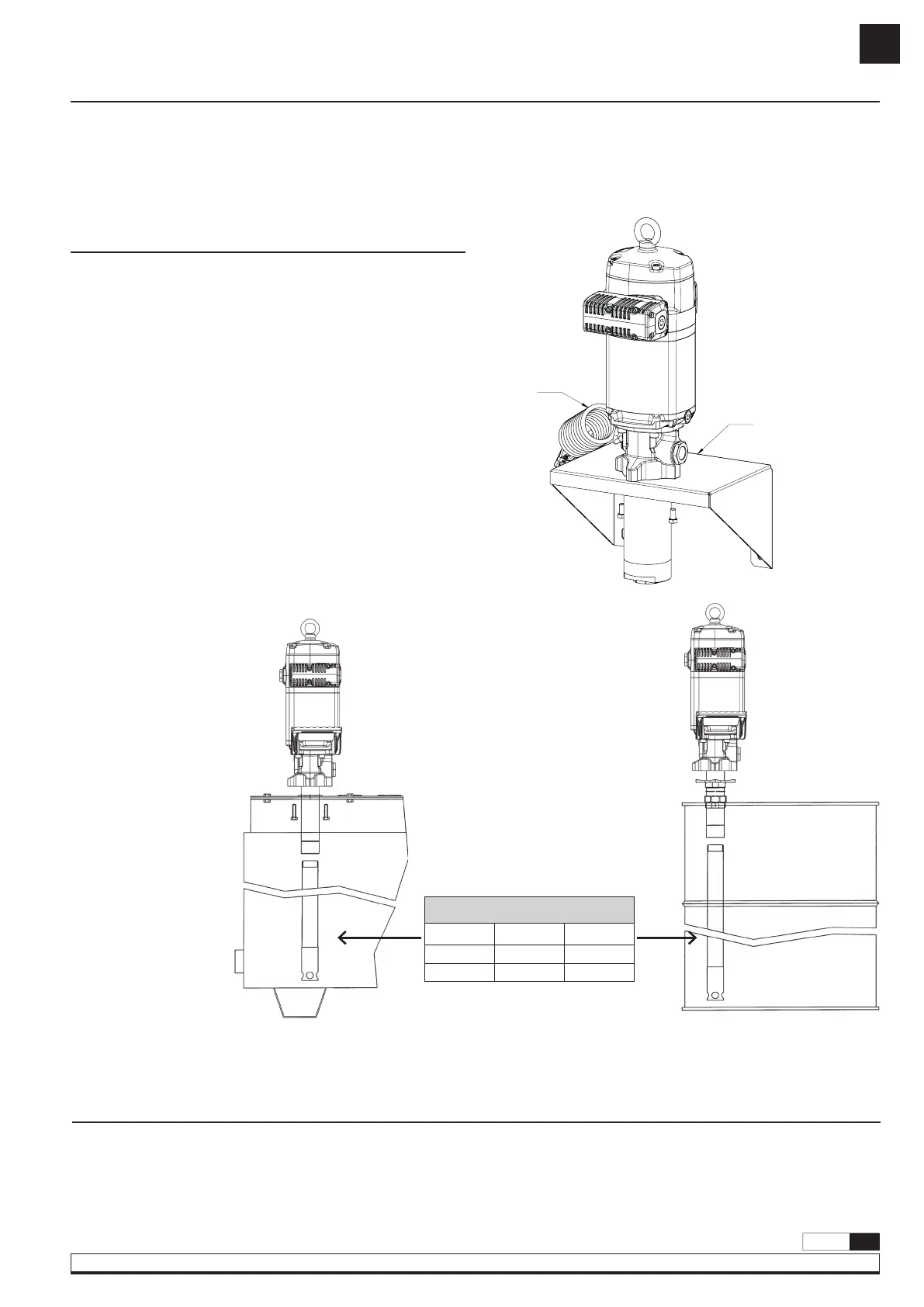

МОНТАЖ
Насос этого типа можно установить прямо на стену с помощью
кронштейна, кат. № (360132). Для этого необходимо прочно прикрепить
кронштейн к стене, установить насос на кронштейн и зафиксировать с
помощью винтов, входящих в комплект насоса (рис. 1).
Насосы могут быть установлены тремя способами:
a. Установка на стену (используя кронштейн (360132). Для этого
необходимо прочно прикрепить кронштейн к стене, установить
насос на кронштейн и зафиксировать с помощью винтов.
входящих в комплект насоса (рис. 2).
b. Установка прямо на бочку или емкость. Прикрутите подходящую
всасывающую трубу (см. рис. 2) к обратному клапану насоса.
Вставьте трубу через крышку бочки/емкости. Прикрутите насос к
крышке с помощью винтов М10 (4 отверстия с диаметром 112 мм).
c. Регулировка насоса на бочке или емкости с помощью переходника.
Прикрутите соответствующую всасывающую трубу (см. рис. 3) к
обратному клапану насоса. Прикрутите гайку на переходнике для бочки
к 2` отверстию на крышке. Вставьте всасывающую трубу через гайку и
закрепите с помощью звездообразной гайки на подходящей высоте.
В случаях, когда требуются условия ATEX, обязательно заземлите
насос с помощью кабеля заземления с зажимом (534907).
Рис. 3
Рис. 2
Всасывающая труба
Насос Бочка Емкость
536030 539012 368112
536031 539011 539041
B
A
Рис. 1
ЭКСПЛУАТАЦИЯ
Это насос самозаливающегося типа. Для первой заливки необходимо подсоединить подачу воздуха к насосу и с помощью регулятора
давления постепенно увеличивать давление воздуха от 0 до требуемой величины. Насос начинает перекачку при открытии выпускного
клапана, например, на масляном шприце.
360132
534907
