28
835 807 R. 03/18
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
2018_03_15-11:00
RU

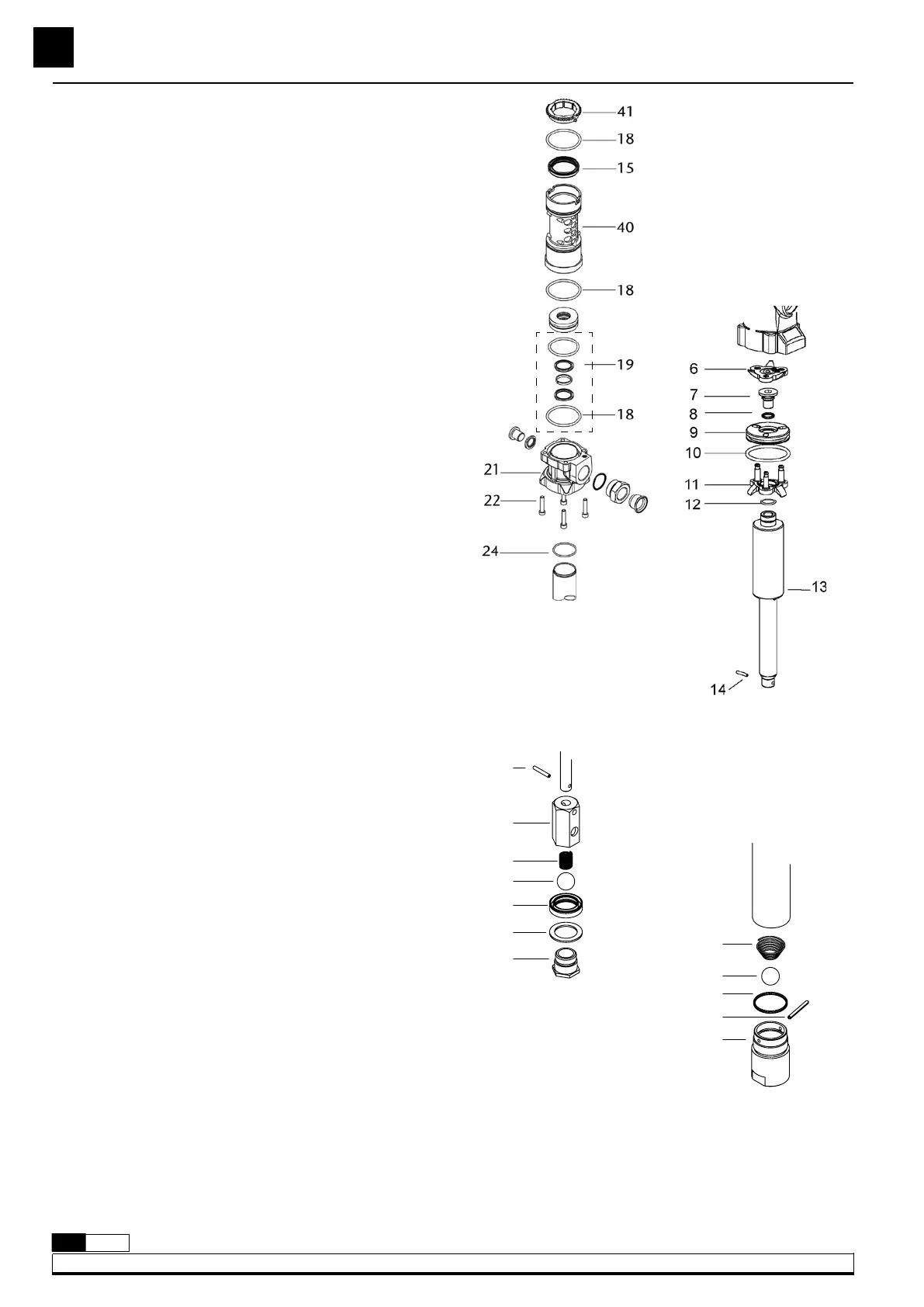

Рис. 5
РЕВЕРСИРУЮЩЕЕ УСТРОЙСТВО (РИС. 6)
Действовать согласно инструкциям, изложенным в разделе
«Пневматический двигатель».
Извлечь пневматический клапан (6).
ПРЕДУПРЕЖДЕНИЕ: Пневматический клапан может
устанавливаться только в одном определенном положении.
Не следует при установке прикладывать к деталям излишнее
усилие - при правильной ориентации они четко
устанавливаются по месту.
Вставьте вал (13) в тиски с покрытыми резиной зажимами.
Извлеките стержневой болт.
ПРЕДУПРЕЖДЕНИЕ: Резьба болта снабжается герметиком,
который следует вновь наносить при каждой повторной
сборке насоса. Использовать герметик Loctite 242 или его
аналог.
Следует соблюдать осторожность, чтобы не повредить
уплотнительное кольцо (8) в воздуховыпускной крышке (7).
Детали (9, 10, 11 и 12) высвобождаются и могут быть заменены
и/или очищены.
Рис. 6
27
31
26
28
29
30
32
ИМПУЛЬСНЫЙ КЛАПАН (РИС. 7)
Отсоединить седло клапана (32) от корпуса клапана (27) и
снять шайбу (31), плунжер (30), шарик (29) и пружину (28).
Осторожно выполнить очистку этих деталей. Заменить
поврежденные детали.
Произвести сборку насоса, выполняя приведенные выше
инструкции в обратном порядке. Нанести герметик на
резьбовое соединение седла клапана (32).
ВСАСЫВАЮЩИЙ КЛАПАН (РИС. 8)
Закрепить всасывающий патрубок в тисках и отсоединить
корпус всасывающего клапана (37/39) от всасывающего
патрубка.
Снять штифт (36) и очистить шарик (34), пружину (33) и седло
шарика, заменив поврежденные детали. Произвести сборку
насоса, выполняя приведенные выше инструкции в обратном
порядке.
34
33
35
36
37/39
ПНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ (РИС. 5)
Отвернуть всасывающий патрубок. Следует соблюдать
осторожность, чтобы не повредить уплотнительное кольцо (24).
Снять штифт (14), чтобы отделить нижнюю часть насоса (рис. 6).
Вывернуть винты (22) и потянуть за оправку пневматического
двигателя, чтобы снять ее. В результате открывается доступ
к деталям пневматического двигателя.
При необходимости заменить детали (18) и (15).
Очистить детали и заменить те из них, которые повреждены.
Рис. 7
Рис. 8
ПОРЯДОК РЕМОНТА И ОЧИСТКИ
