DEUTSCHE
29

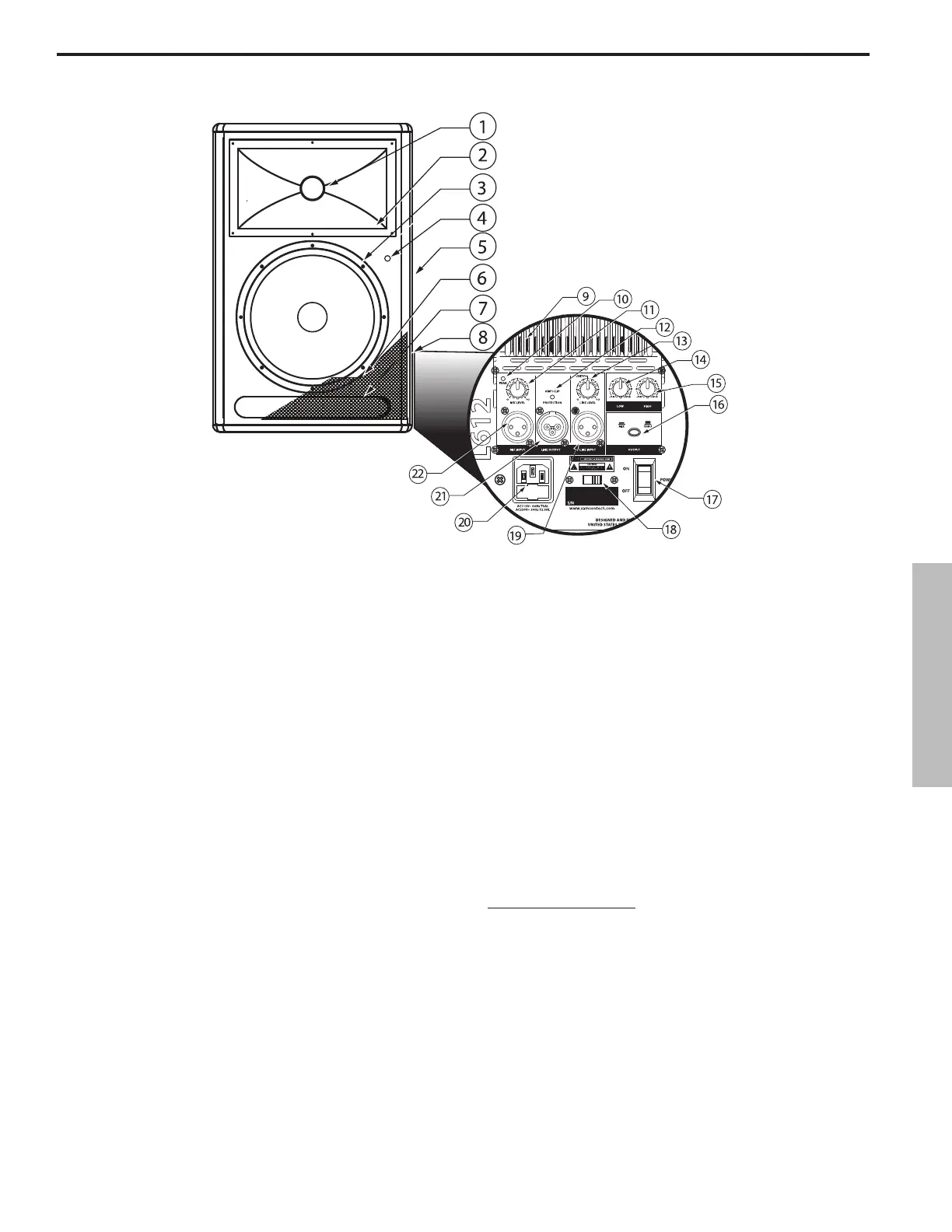

L612 und L615 Layout
1. Titan-Kompressionstreiber – 1.75“ (44mm) Titan-
Membran mit 1“ Öffnung.
2. Horn mit breiter Streuung – 1“ Trichterhorm mit 60
x 90 Grad breiter Streuung liefert eine weitreichende
Abstrahlung und einen linearen, nebenachsigen
Frequenzgang.
3. Basstreiber - 12“ und 15“ Woofer mit überdimension-
ierten Motoren und 3“ Schwingspule erzeugen eine
tiefe, kontrollierte Basswiedergabe.
4. Power-LED – Die blaue LED leuchtet, wenn das Gerät
eingeschaltet und betriebsbereit ist.
5. Tragegriff
– Einer der beiden überdimensionierten
Tragegriffe.
6. Stahlgitter – Stabiles Stahlgitter, das den LF-Treiber
schützt und einen einfachen Zugriff ermöglicht.
7. Bass-Port – Präzise abgestimmter Bass-Port zur
Erweiterung des Bassfrequenzgangs.
8. Gehäuse
Versteiftes Vollsperrholz-Gehäuse für eine
maximale Signalausgabe und Haltbarkeit.
Rückansicht des Verstärkerbedienfelds
9. Kühlkörper - Konvektionskühlung der internen End-
stufe durch massive Aluminium-Extrusion.
10. PEAK LED - Die LED leuchtet bei Spitzenpegeln am
Mic-Eingang.
11. MIC LEVEL
– Regelt den Pegel des Mikrofoneingangs.
12. AMP / CLIP LED - Die zweifarbige LED leuchet grün bei
aktivem Amp, blinkt rot bei übersteuertem Amp und
leuchtet rot, wenn der Amp im Protect-Modus ist.
13. LINE LEVEL – Regelt den Pegel des Line-Eingangs.
14. LOW FREQUENCY - Steuert das tiefe Band des
Channel Equalizers, +/- 12 dB bei 100Hz.
15. HIGH FREQUENCY
- Steuert das hohe Band des
Channel Equalizers, +/- 12 dB bei 10kHz.
16. OUTPUT-Schalter - Wählt das Signal, das zum Line-
Ausgang geleitet wird. Bei gelöstem Schalter ent-
spricht das am Line-Ausgang anliegende Signal exakt
dem am Eingang anliegenden Signal. Bei gedrücktem
Schalter wird über den Line-Ausgang eine Mischung
(MIX) der Mic- und Line-Eingänge plus High und Low
EQ ausgegeben.
17. POWER
– Schaltet die Stromzufuhr der LIVE-Serie ein/
aus.
18. VOLTAGE-Schalter - Schaltet die Betriebsspannung
zwischen 115 und 230 Volt um.
WICHTIGER HINWEIS! Stellen Sie beim Wechseln der
Betriebsspannung sicher, dass eine Sicherung mit kor-
rektem Nennwert installiert ist (siehe AC-Netzanschluss
unten).
19. LINE-EINGANG - XLR-Eingang zum Anschließen von
symmetrischen Signalen mit Line-Pegel.
20. AC-Netzanschluss / Sicherungsfach – Schließen Sie
hier das mitgelieferte standard IEC AC-Netzkabel an.
21. LINE-AUSGANG - XLR-Stecker zum Koppeln mehrerer
Boxen der Live-Serie.
22. MIC-EINGANG
- XLR-Eingang zum Anschließen von
niederohmigen Mikrofonen an den rauscharmen
Preamp und die Phantomspannung.
