ITALIANO
55

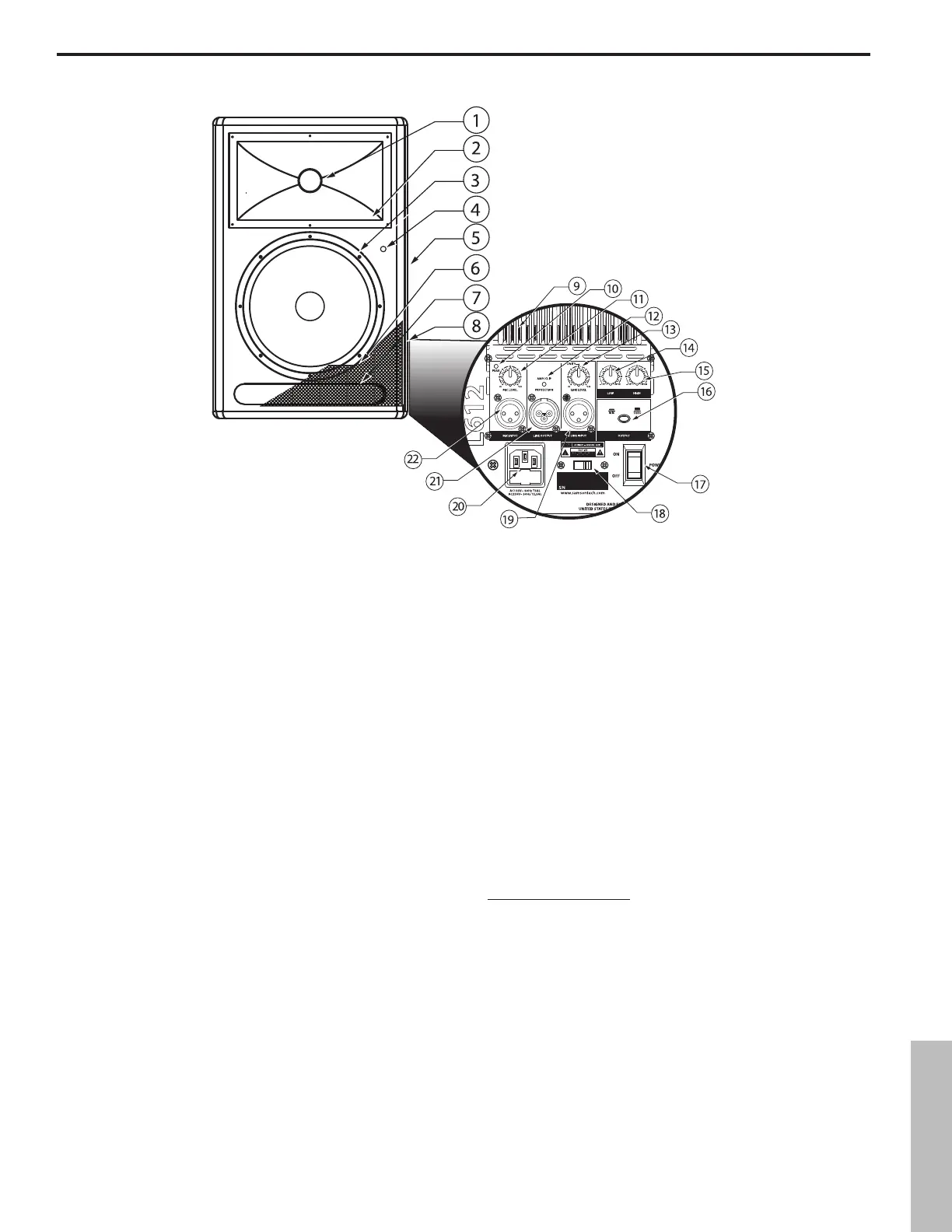

L612 ed L615 in Dettaglio
1. Driver a Compressione in Titanio diaframma in
titanio da 1,75” (44mm), con bocca da 1”.
2. Tromba ad Ampia Dispersione
tromba a dispersione
ampia da 60 x 90 gradi, con bocca da 1”, per una
copertura estesa ed una risposta fuori asse lineare.
3. Altoparlante per le Basse Frequenze
woofer da 12”
e da 15” con motori sovradimensionati e bobina voce
da 3, per una risposta in gamma bassa profonda e
controllata.
4. LED di Alimentazione
– Diodo ad Emissione Luminosa
blu che si accende per indicare che l’unità è alimentata
e pronta per l’uso.
5. Maniglia
– una delle due ampie maniglie da trasporto.
6. Griglia in Acciaio – robusta griglia in acciaio che facilita
l’accesso all’altoparlante in gamma bassa e lo protegge.
7. Apertura per i Bassi
– apertura per le basse frequenze,
accordata con precisione, per estendere la risposta in
gamma bassa.
8. Cassa Acustica cassa acustica interamente in compen-
sato rigido, per massimizzare la risonanza e la durata.
Pannello dell’Amplificatore - Vista Posteriore
9. Alette di Raffreddamentoraffreddamento a conven-
zione del finale di potenza interno, ottenuto tramite
massicce estrusioni in alluminio.
10. LED di PICCO – LED che indica picchi dall’ingresso mic.
11. LIVELLO del MIC
– regola il volume dell’ingresso mic.
12. LED AMP / CLIP LED bi-colore che si accende in
verde quando l’ampli è attivo, lampeggia in rosso se è
in distorsione e resta fisso in rosso se è in protezione.
13. LIVELLO di LINEA regola il livello dell’ingresso di
linea.
14. FREQUENZE BASSE controlla la banda dei bassi del-
l’Equalizzatore di Canale, +/- 12 dB a 100Hz.
15. FREQUENZE ACUTE
controlla la banda degli acuti
dell’Equalizzatore di Canale, +/- 12 dB a 10kHz.
16. Commutatore di USCITA sceglie il segnale inviato
all’Uscita di Linea. Se è disinserito (in su), il segnale
all’Uscita di Linea è esattamente lo stesso presentato
allIngresso. Se è attivato (in giù), allUscita di Linea
viene presentato il MIX tra gli Ingressi Mic e di Linea,
trattato dall’Equalizzazione sui Bassi e sugli Acuti.
17. ALIMENTAZIONE è il tasto principale di accensione
della Serie LIVE.
18. Commutatore di TENSIONE
permette di cambiare
la tensione di funzionamento da 115 a 230 volt.
NOTA IMPORTANTE! se cambiate la tensione di funzio-
namento, scegliete ed installate con attenzione il fusibile
adatto (consultate il punto sotto sull’ingresso in CA).
19. Ingresso di LINEA - Ingresso XLR per il collegamento
di segnali a livello di linea bilanciati.
20. Ingresso in CA / Alloggiamento del Fusibile È qui
che va collegato il cavo standard IEC in dotazione.
Nella slitta sotto va alloggiato il fusibile corretto per la
tensione in uso, secondo i valori serigrafati.
21. USCITA di LINEA connettore XLR Maschio che per-
mette il collegamento in cascata di altre Serie LIVE.
22. INGRESSO MIC
ingresso XLR per il collegamento al
preamplificatore a Rumore Contenuto e alla Alimenta-
zione Fantasma di Microfoni a Bassa Impedenza.
