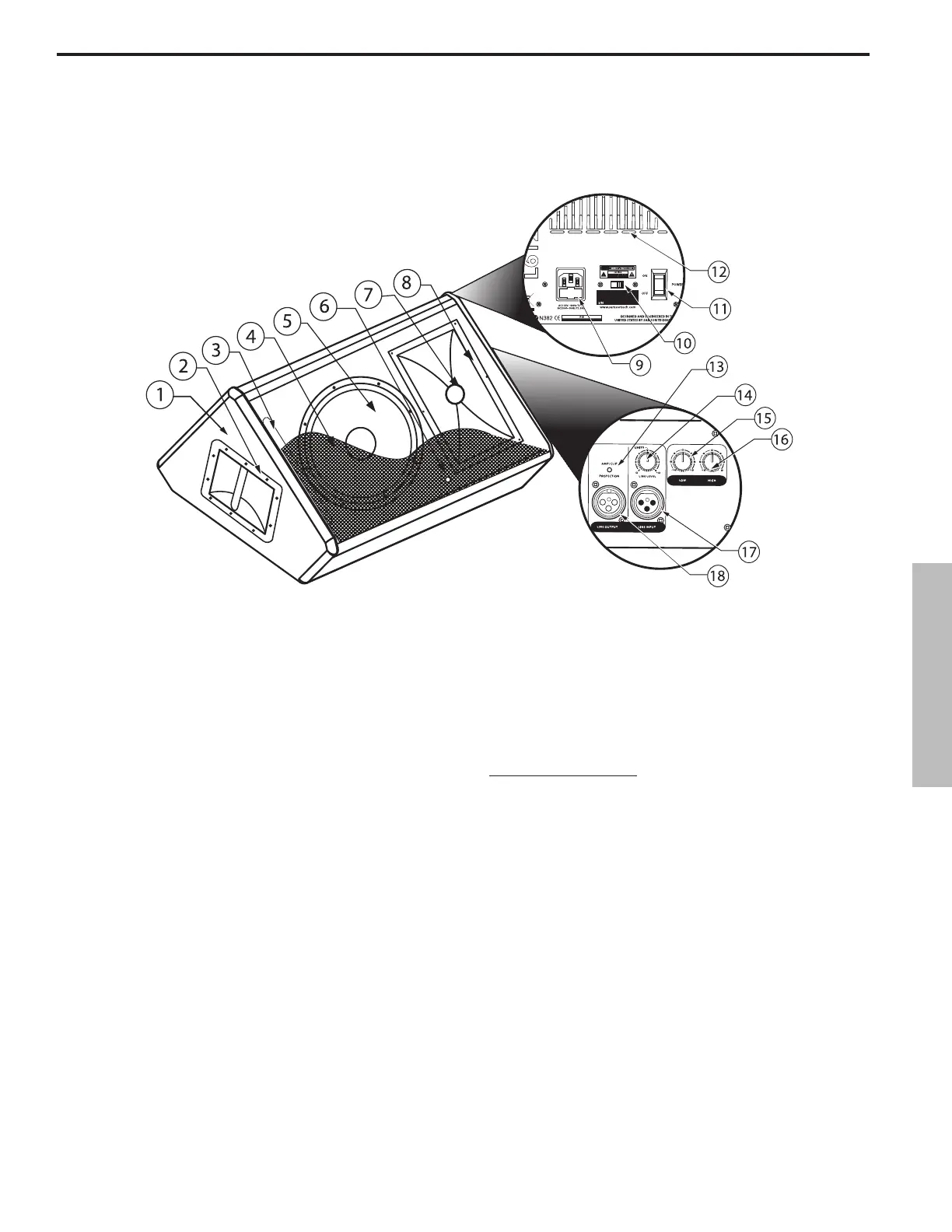

L612M Layout
1. Gehäuse – Versteiftes Vollsperrholz-Gehäuse für eine
maximale Signalausgabe und Haltbarkeit.
2. Tragegriff – Einer der beiden überdimensionierten
Tragegriffe.
3. Bass-Port – Präzise abgestimmter Bass-Port zur Erwei-
terung des Bassfrequenzgangs.
4. Stahlgitter – Stabiles Stahlschutzgitter.
5. Basstreiber -
12“ Woofer mit überdimensionierten
Motoren und 3“ Schwingspule erzeugen eine tiefe,
kontrollierte Basswiedergabe.
6. Power-LED – Die blaue LED leuchtet, wenn das Gerät
eingeschaltet und betriebsbereit ist.
7. Titan-Kompressionstreiber – 1.75“ (44mm) Titan-
membran mit 1“ Öffnung.
8. Breit streuendes Horn – 60 x 90 Grad breit streu-
endes 1“ Trichterhorn bietet eine weitreichende
Abstrahlung und einen linearen, nebenachsigen
Frequenzgang.
Rückansicht des Verstärkerbedienfelds
9. AC-Netzanschluss / Sicherungsfach – Schließen Sie
hier das mitgelieferte standard IEC AC-Netzkabel an.
10. VOLTAGE-Schalter - Schaltet die Betriebsspannung
zwischen 115 und 230 Volt um.
WICHTIGER HINWEIS! Stellen Sie beim Wechseln der
Betriebsspannung sicher, dass eine Sicherung mit kor-
rektem Nennwert installiert ist (siehe AC-Netzanschluss
oben).
11. POWER – Schaltet die Stromzufuhr des L612M ein/aus.
12. Kühlkörper - Konvektionskühlung der internen End-
stufe durch massive Aluminium-Extrusion.
Seitenansicht des Verstärkerbedienfelds
13. AMP / CLIP LED
- Die zweifarbige LED leuchet grün
bei aktivem Amp, blinkt rot bei übersteuertem Amp
und leuchtet rot, wenn der Amp im Protect-Modus ist.
14. LINE LEVEL
– Regelt den Pegel des Line-Eingangs.
15. LOW FREQUENCY - Steuert das tiefe Band des
Channel Equalizers, +/- 12 dB bei 100Hz.
16. HIGH FREQUENCY - Steuert das hohe Band des
Channel Equalizers, +/- 12 dB bei 10kHz.
17. LINE-EINGANG - XLR-Eingang zum Anschließen von
symmetrischen Signalen mit Line-Pegel.
18. LINE-AUSGANG
- XLR-Stecker zum Koppeln mehrerer
L612M.
