28
3 NETZSCHALTER – Hauptnetzschalter.
In der Position ON leuchtet die
vorderseitige blaue LED. Die
MediaOne-Serie ist eingeschaltet und
betriebsbereit.
4 NETZEINGANG
- Schließen Sie hier das
mitgelieferte IEC-Netzkabel an.
5 SPANNUNGSWAHLSCHALTER -
Mit
diesem Schalter wählen Sie die Betriebs-

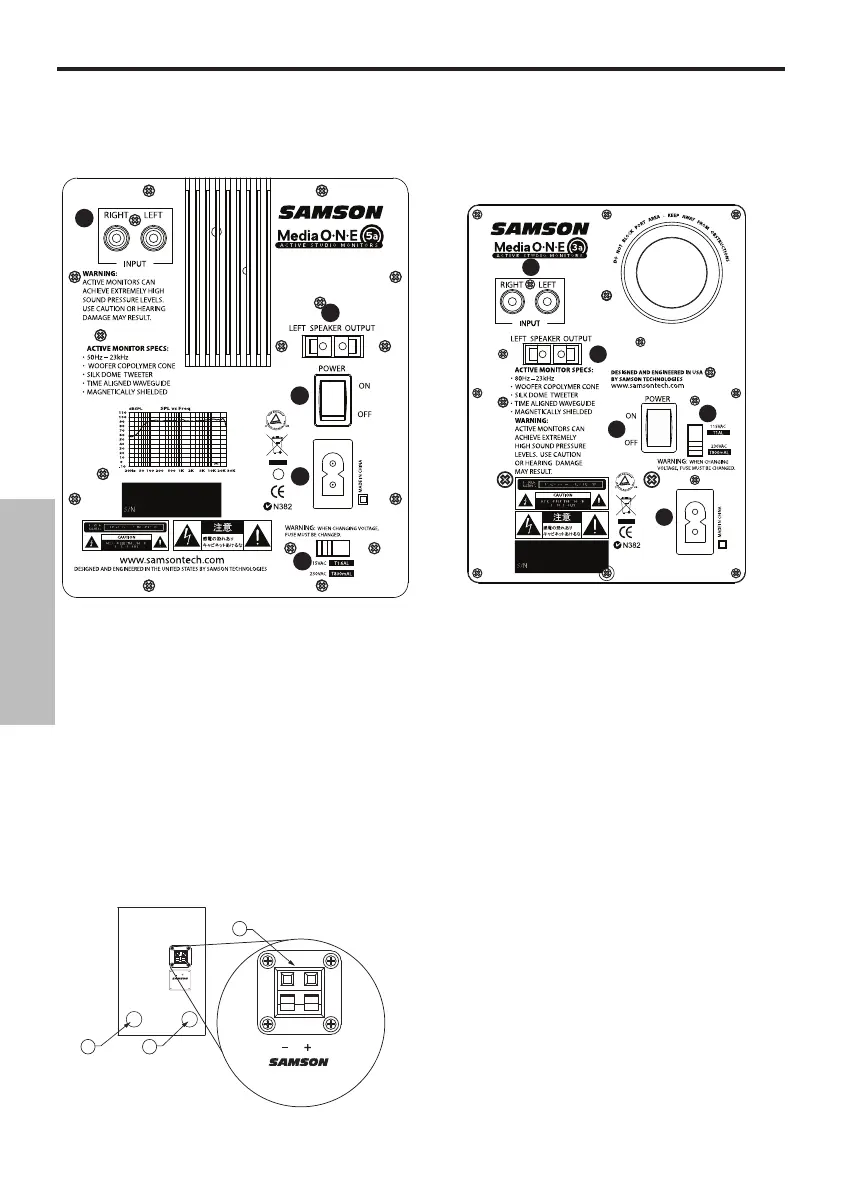

Rückseitiger Aufbau
Aufbau der MediaOne-Serie
1 CINCH-EINGANG – Hier schließen Sie
Signale von asymmetrischen –10dBV
Geräten an. Der rote Anschluss ist
für das rechte Eingangssignal und
der weiße Anschluss für das linke
Eingangssignal.
2 LEFT SPEAKER OUTPUT
– Drücken Sie
die Terminals zusammen, um die linke
Erweiterungsbox anzuschließen.
A TERMINAL-FELD – Drücken Sie
auf die Terminals, um die linke
Erweiterungsbox anzuschließen.
B ABGESTIMMTER PORT
- Die
geräuschlose Porttechnik ermöglicht
einen linearen erweiterten
MediaOne 4a und 5a MediaOne 3a
DEUTSCHE
