Samson RS10 - Composants des Enceintes Resound

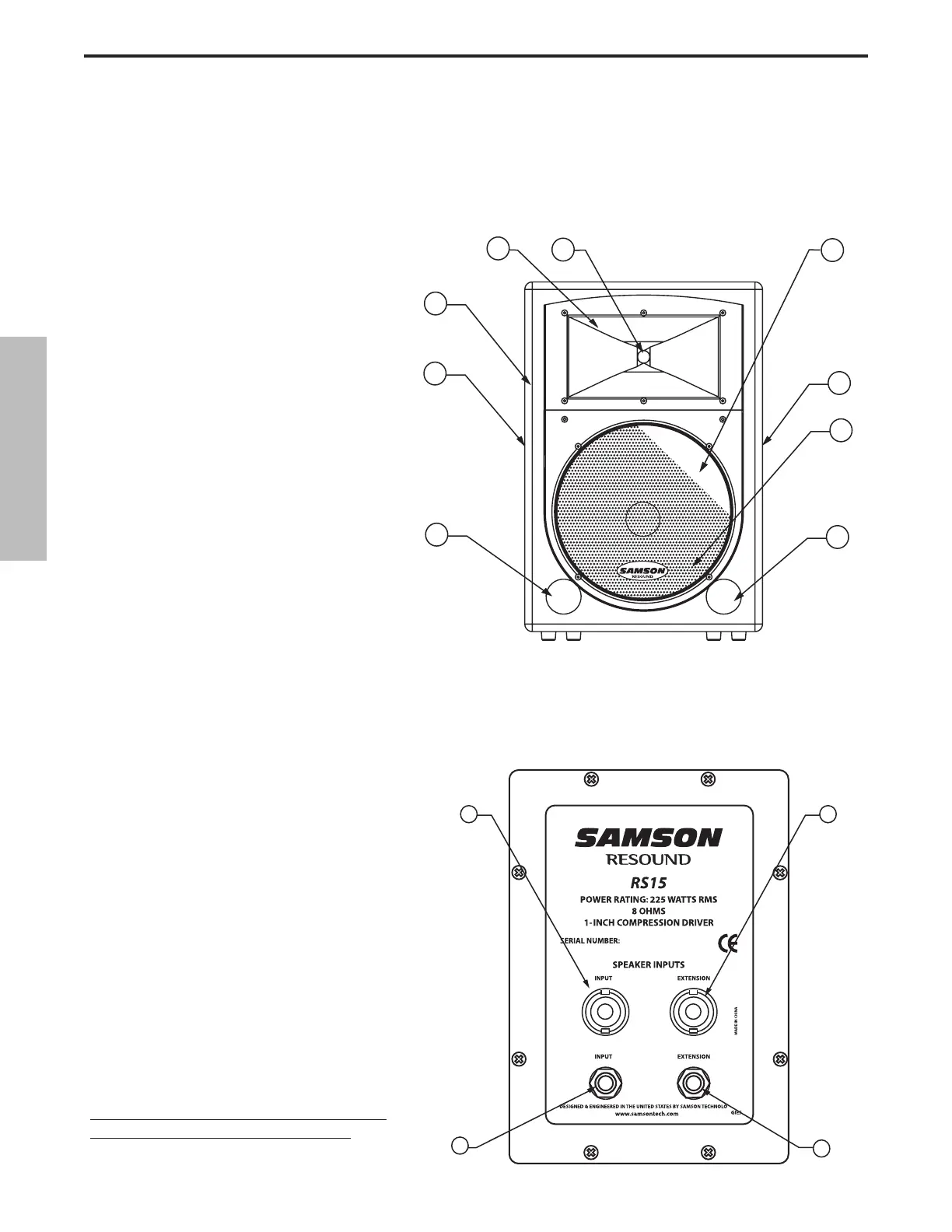

FACE AVANT des enceintes Resound
1 Pavillon à directivité constante –
Pavillon à directivité constante (90° H x 60°
V) de 25 mm d'embouchure favorise la dis
-
persion et la réponse hors-axe linéaire
.
2 Moteur de compression avec membrane
au mylar – Moteur avec membrane au mylar
de 44 mm et embouchure de 25 mm.
3 Moteur de 381 mm (15 po) –
Woofer haute puissance 381 mm (15 pou-
ces) conçu spécialement pour générer des
graves riches.
4 Poignée – Une des deux poignées de trans
-
port surdimensionnées.
5 Grille en acier – Grille en acier robuste ser-
vant à protéger le Woofer et permettant son
accès.
6 Évent – Deux évents accordés pour les gra
-
ves, servant à étendre la réponse dans les
basses fréquences
7
Baffle – Baffle en bois robuste recouvert
d'une finition moquette.
10
A B
C
D
Composants des enceintes Resound
4
6
5
4
7
1 2
3
6
FACE ARRIÈRE des enceintes Resound
A Entrée INPUT – Connecteur d'entrée Neutrik
Speakon® permettant la connexion à la sor
-
tie d'un amplificateur de puissance ou d'un
mélangeur amplifié.
B Sortie EXTENSION – Connecteur de sortie
Neutrik Speakon® permettant de connecter
d'autres enceintes Resound en parallèle.
C Entrée
INPUT – Connecteur d'entrée Jack
6,35 mm permettant la connexion à la sortie
d'un amplificateur de puissance ou d'un
mélangeur amplifié.
D Sortie EXTENSION – Connecteur de sortie
Jack 6,35 mm permettant de connecter
d'autres enceintes Resound en parallèle.
Remarque : Pour un schéma de câblage détaillé,
consultez la page 36 de ce mode d'emplo
i.
