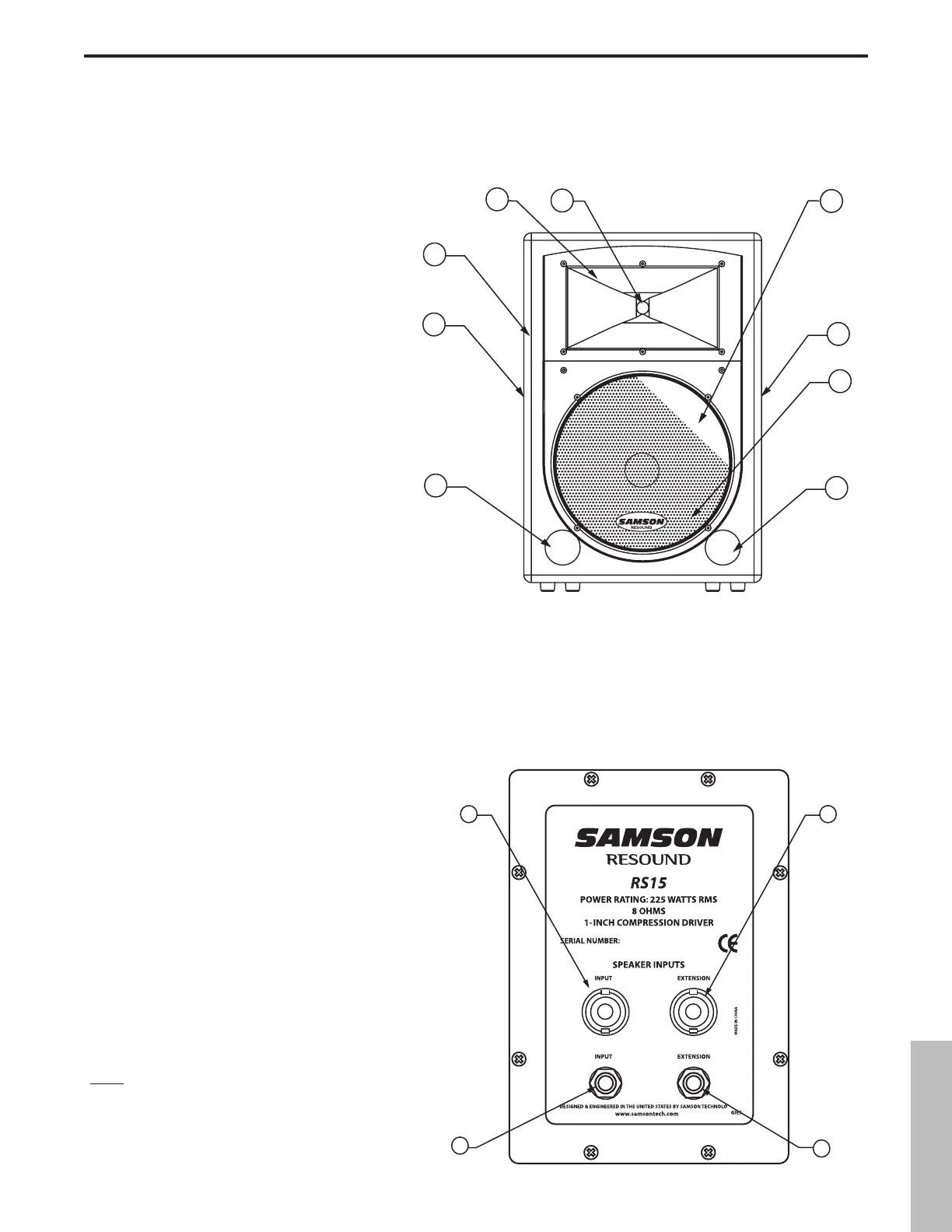

VISTA DI FRONTE
1 Tromba a Dispersione Ampia – la tromba
a dispersione ampia con bocca da 1“ e aper-
tura a 60 x 90 gradi fornisce una copertura
estesa ed una risposta fuori asse lineare.
2 Driver a Compressione in
Mylar – diafram-
ma da 1,75“ (44mm) in mylar, con apertura
da 1“ (25mm).
3 Altoparlante da 15“ – altoparlante per le
basse frequenze da 15“ di progettazione
specifica, “heavy-duty“, per bassi pieni e pro
-
fondi.
4
Maniglia – è una delle due grandi maniglie
per il trasporto.
5 Griglia in Acciaio – la robusta griglia in
acciaio garantisce protezione e facilita l'ac
-
cesso all'altoparlante per le basse frequenze.
6 Tubo di Ventilazione – doppio tubo di ven-
tilazione per le basse frequenze, ad accorda
-
tura di precisione, per estendere la risposta
dei bassi.
7
Mobile – robusto mobile in legno ricoperto
in moquette resistente all'usura.
31
A B
C
D
Resound - I Componenti
4
6
5
4
7
1 2
3
6
IL PANNELLO POSTERIORE
A
Ingresso – connettore di ingresso Speakon®
Neutrik, per il collegamento dell'uscita di un
finale di potenza o di un mixer amplificato.
B Estensione – connettore parallelo in uscita
Speakon® Neutrik, per il collegamento di
ulteriori Resound.
C Ingresso – connettore di ingresso phono
da 1/4“, per il collegamento dell'uscita di un
finale di potenza o di un mixer amplificato.
D
Estensione – connettore parallelo in usci-
ta da 1/4“, per il collegamento di ulteriori
Resound.
Nota:
per il diagramma dettagliato di cablaggio,
fate riferimento a pag. 9 di questo manuale
.
