Samson RS10 - Componentes del Resound

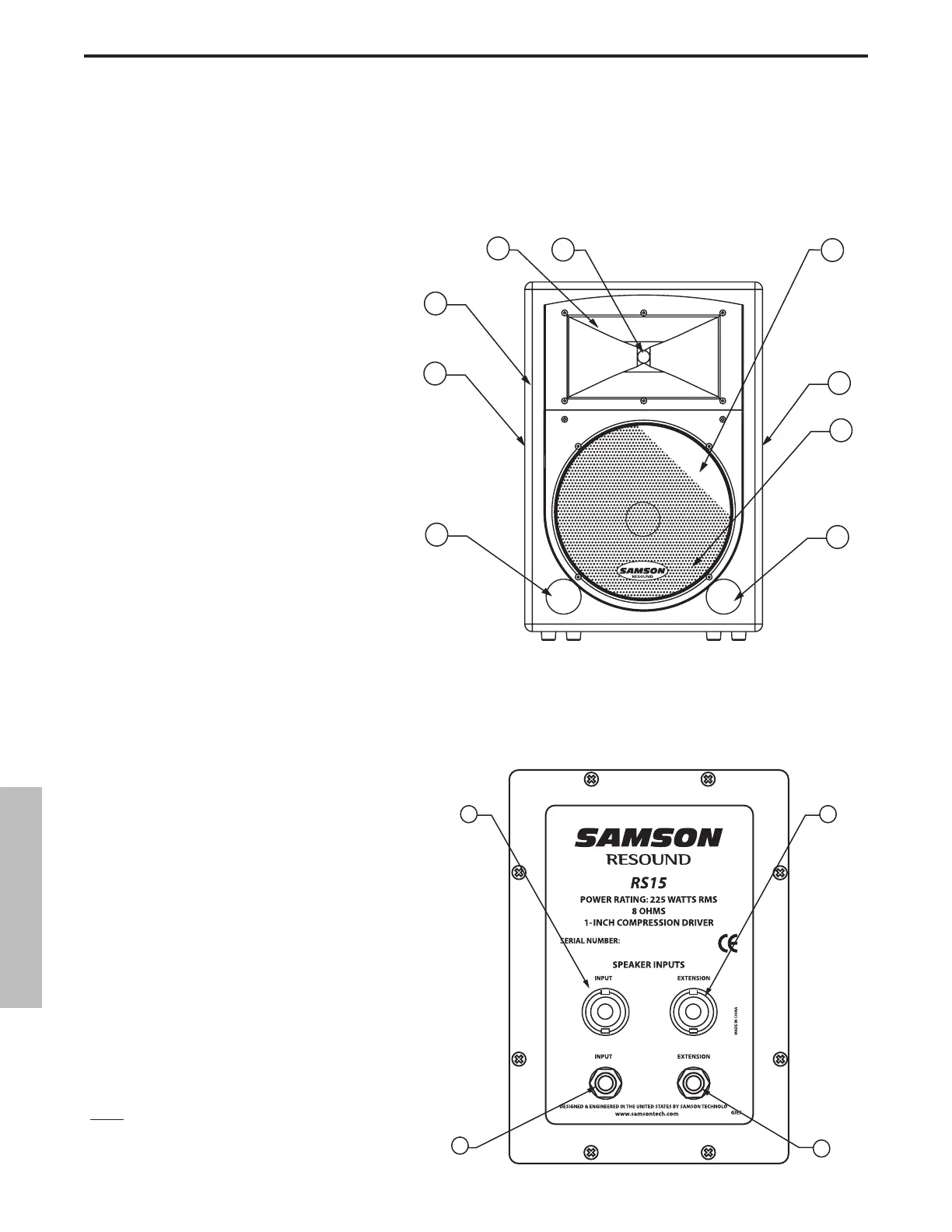

VISTA FRONTAL del Resound
1 Trompeta de amplia dispersión –
trompeta de amplia dispersión de 60 x 90
grados con cuello de 1 pulgada que ofrece
una amplia cobertura y una respuesta lineal
fuera del eje.
2 Cabezal de compresión myla
r – Diafragma
mylar de 1.75 pulgadas (44mm) con una
abertura de 1 pulgada.
3 Cabezal de 15 pulgadas – Cabezal de bajas
frecuencias de 15" de alto rendimiento y
diseño exclusivo que ofrece unos graves
profundos y fiables.
4
Asa – Una de las dos asas de agarre de gran
tamaño.
5 Parrilla de acero – Resistente parrilla de
acero que protege y permite un fácil acceso
al cabezal de graves.
6 Tobera tubular – Dos toberas tubulares de
graves, afinadas con precisión, amplían la
respuesta en graves.
7 Recinto – Robusto recinto acústico de
madera con recubrimiento de moqueta.
24
A B
C
D
Componentes del Resound
4
6
5
4
7
1 2
3
6
PANEL TRASERO del Resound
A INPUT – Conector de entrada en Neutrik
Speakon® para su conexión a la salida de
una etapa de potencia o mesa de mezclas
autoamplificada
.
B EXTENSION
– Conector de salida en
paralelo Neutrik Speakon® para la inclusión
de Resounds adicionales
.
C
INPUT – Conector de entrada en 6,3
mm para su conexión a la salida de una
etapa de potencia o mesa de mezclas
autoamplificada
.
D EXTENSION
– Conector de salida en
paralelo en 6,3 mm para la inclusión de
Resounds adicionales
.
Nota: Si quiere ver un diagrama de cableado en
detalle, vea la página 36 de este manual
.
